室外地上式消防栓结构设计方案

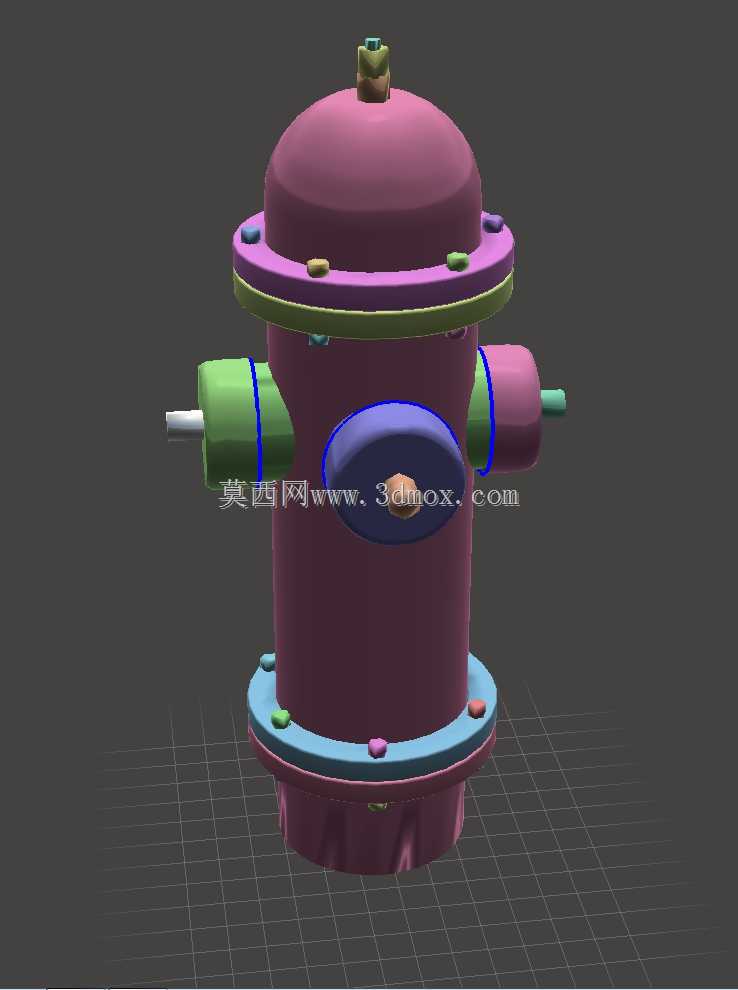

　　在市政消防供水体系、厂区室外消防布设、商业综合体周边消防配套场景中，地上式消防栓是最常见的固定式灭火供水节点，其核心作用是在火情发生时，为消防水带、消防车提供稳定的压力水源接口，部分带多接口的型号可同时支持多路水带接驳，满足多作业面同时灭火的供水需求。从结构设计逻辑来看，该款消防栓采用三段式筒体结构，下部为埋地连接段，预留与地下供水管网法兰对接的安装基面，法兰盘周圈均匀布置固定螺栓孔，安装时需保证对接面的密封垫压缩量均匀，避免长期使用后出现渗漏水问题；中部为主阀体腔，内置启闭阀芯与阀杆传动结构，侧面对称布置两个DN65规格的内扣式接口，其中一个接口可根据需求加装闷盖或减压装置，适配不同压力等级的供水场景；上部为阀帽与操作端，顶部预留专用扳手操作位，操作时逆时针旋转即可开启阀芯，阀杆的升降行程经过严格校核，保证全开状态下水流通道无明显节流，降低水头损失。

　　设计过程中首先考虑的是室外长期服役的环境适应性，筒体主体采用圆弧过渡设计，避免直角应力集中，同时减少外部积尘、积水的附着面；顶部阀帽做圆弧穹顶设计，可快速排走雨水，避免积水渗入阀杆密封位造成锈蚀。上下两处法兰盘分别采用不同色彩的密封压边设计，既可以在生产装配时快速区分安装对位标记，也能在后期运维时直观判断密封压边是否出现移位、老化渗漏。侧面接口处做了加厚凸台处理，因为接口位置是频繁接驳水带的受力点，加厚结构可避免反复插拔、敲击造成的筒体变形，接口内部的密封槽尺寸严格匹配国标内扣式接口的密封圈规格，保证接驳后在1.6MPa工作压力下无渗漏。

　　从安装边界尺寸来看，该款消防栓地上部分总高度控制在常规成人操作舒适区间，顶部操作位距离地面高度符合室外消防设施的安装规范要求，无需登高即可完成阀门启闭操作；侧面接口的中心高度距离地面满足水带接驳的操作空间要求，水带接驳后不会出现过度弯折影响水流通量。下部埋地段的长度适配不同地区的冻土层深度要求，可根据项目所在地的冻深选择对应长度的型号，保证阀体核心腔室位于冻土层以下，避免冬季低温造成阀体内部存水冻裂。周圈安装预留空间要求以栓体中心为基准，半径0.5米范围内无固定遮挡物，保证火情发生时操作人员可快速完成水带接驳、阀门开启操作，同时不影响周边人行、车行的正常通行。

　　结构细节上，阀杆采用内置式设计，外部无突出的传动杆件，避免外力碰撞造成阀杆弯曲变形；各连接螺栓的端部均做沉孔处理，螺栓安装后不突出法兰表面，减少运输、安装过程中螺栓被磕碰变形的概率，也避免后期运维时螺栓锈蚀后难以拆卸。筒体表面的色彩分区并非仅做标识用途，不同色彩的涂层对应不同的功能区域，运维人员可快速识别操作位、接口位、密封位，日常巡检时可直观判断各部位是否存在结构损伤、渗漏问题。阀芯采用直通式流道设计，相比弯流式流道水头损失降低约15%，同等供水压力下可提供更大的出水流量，满足大流量灭火的供水需求；阀瓣密封面采用硬质密封搭配软质密封圈的双重密封结构，低压工况下靠软质密封圈实现零渗漏，高压工况下硬质密封面承受主要水压载荷，延长密封件的使用寿命。

　　在实际选型应用中，该结构的消防栓适配绝大多数市政道路、工业园区、居民小区的室外消防布设要求，安装时需保证栓体出水方向避开主要通行路径，避免水带接驳后影响人员疏散；同时栓体与周边建筑外墙的距离保持在合理区间，既不能过远导致水带接驳长度不足，也不能过近导致建筑坠物损坏栓体。日常运维中，可通过外观的密封压边状态快速判断设备是否存在渗漏，无需拆解即可完成大部分巡检项目，降低运维工作量。
