玩具配套用五辐轮毂橡胶小滚轮结构

　　这类小滚轮主要面向小型玩具行走机构、桌面小型输送载具、轻型教具移动平台等场景做配套，作为从动行走部件承担整机的重量承载与滚动行进功能，日常使用中不需要额外传递驱动力，仅需随设备整体移动完成转动，适配低速、低负载的移动需求，在儿童电动玩具车、拼装积木移动组件、小型展示台移动底座上都能见到同结构部件的应用。从结构设计来看，滚轮采用橡胶外圈加塑料内轮毂的分体组合形式，橡胶外圈厚度均匀，表面做光面处理，接触地面时能提供足够的静摩擦力，避免行进过程中出现打滑空转的问题，同时橡胶材质本身具备一定的弹性形变能力，在经过桌面细小缝隙、轻微不平整接触面时可以缓冲震动，不会因为微小障碍出现卡滞，也能降低滚动过程中产生的噪音，

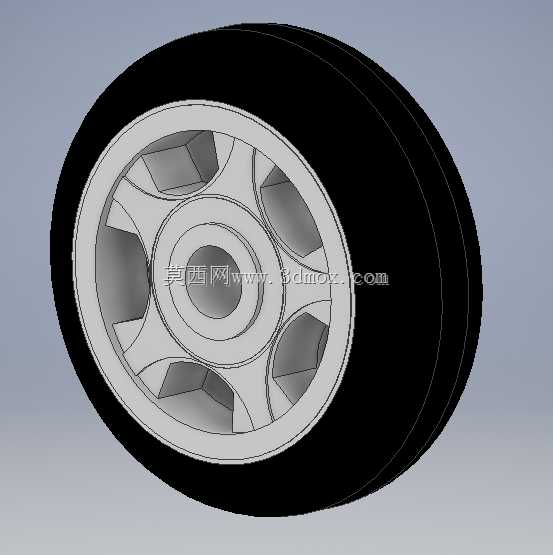

　　避免硬质轮面滚动时的异响问题。内轮毂采用五辐式镂空结构设计，辐条之间做均匀的弧形过渡，没有尖锐的直角棱边，既可以减少轮毂本身的材料用量，降低整体部件重量，也能保证轮毂的径向支撑强度，在承受额定垂直负载时不会出现辐条断裂、轮毂变形的问题。轮毂中心设置同轴安装孔，孔位与橡胶外圈保持严格的同轴度公差，装配后滚轮转动时不会出现偏心晃动的情况，安装孔周边做加厚凸台结构，用来匹配安装轴的轴向定位，避免滚轮在轴上出现横向窜动，影响设备行进的直线性。轮毂辐条的镂空区域做等角度均匀分布，五个镂空槽的形状、尺寸完全一致，注塑生产时可以保证塑料熔体的填充均匀性，减少成型后的内应力，避免长期使用后出现轮毂翘曲变形的问题。

　　橡胶外圈与塑料轮毂之间采用过盈配合装配，轮毂外圈表面设置周向的定位卡槽，橡胶内圈压入后可以卡在卡槽内，长期滚动转动时不会出现橡胶圈与轮毂相对打滑、外圈脱落的问题，不需要额外添加粘接剂就能保证两者的连接可靠性。从安装边界来看，这类小滚轮的轴向宽度较窄，整体径向尺寸控制在小型设备的安装空间范围内，安装轴径适配常见的玩具类小直径金属轴或者塑料轴，装配时仅需将轴穿入中心孔，两端加装轴套或者卡簧就能完成固定，不需要复杂的安装结构，适配大部分小型移动设备的轮位安装空间，不会和周边的车架、壳体结构产生运动干涉。在实际选型使用时，这类滚轮的单轮承载能力匹配轻型负载需求，适合总重量不超过五公斤的小型移动设备使用，行进速度不超过每秒一米的场景下，

　　橡胶外圈的磨损量极小，可以满足长期反复使用的寿命要求。设计过程中需要重点控制橡胶外圈的邵氏硬度，硬度过高会降低缓冲能力与摩擦力，硬度过低则会增大滚动阻力，加快橡胶的磨损速度，同时要保证轮毂安装孔的尺寸精度，孔位过大容易出现转动偏心，孔位过小则会导致装配困难，甚至压装时出现轮毂开裂的问题。五辐结构的设计也兼顾了外观的协调性，镂空造型不会显得笨重，装配在玩具类产品上也能满足外观的美观需求，不需要额外加装装饰盖就能呈现比较规整的视觉效果。
