薄板玻璃夹持固定连接组件结构

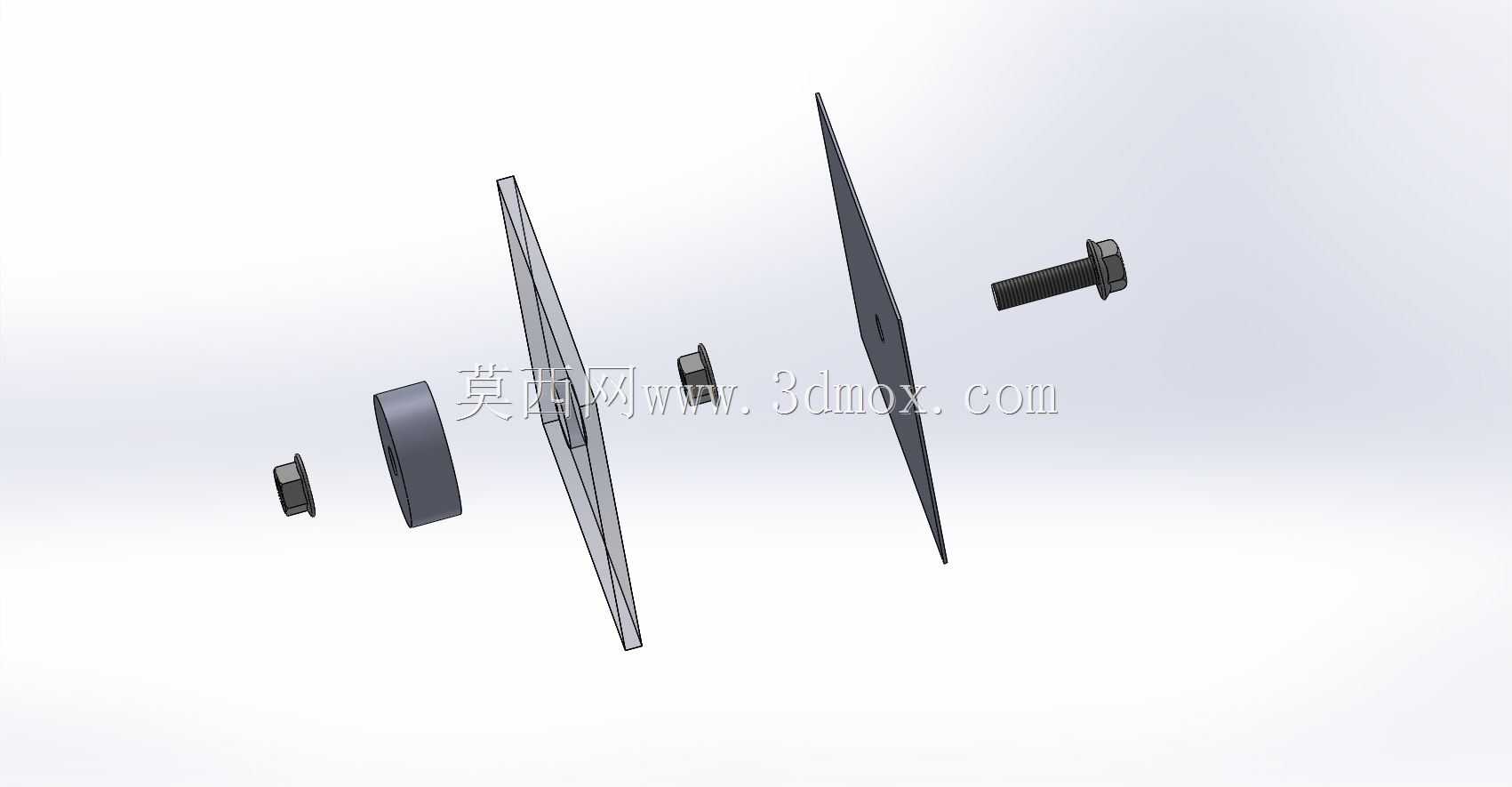

这套结构主要面向平板类玻璃构件的安装固定场景，在展柜隔断、设备观察窗、小型防护挡板、实验室玻璃围挡等场景中都能适配使用，核心作用是完成薄板玻璃与安装基体之间的刚性连接，同时避免玻璃硬接触产生的应力集中碎裂问题。整套组件包含楔形夹持片、缓冲隔套、锁紧螺栓、定位卡块几个核心部分，没有冗余的装饰性结构，所有零件的尺寸边界都围绕常规3-8mm厚度的平板玻璃安装需求设定，夹持片的张开角度经过反复调整，既能够保证玻璃插入时的导向便利性，又能在螺栓锁紧时产生足够的正压力抱紧玻璃表面，不会出现长期使用后的滑移松脱问题。

设计过程中优先考虑了现场安装的容错性，夹持片与玻璃接触的面做了细微的网纹压花处理，不需要额外在玻璃表面打孔，就能依靠摩擦力实现可靠固定，避免了玻璃钻孔带来的崩边、强度下降问题，对于现场裁切的非标准尺寸玻璃也能适配，不需要提前做预制孔加工。缓冲隔套采用了台阶式结构，套在锁紧螺栓外侧，一端抵在夹持片的外侧端面，另一端在螺栓锁紧时不会直接压触玻璃表面，隔套的长度经过精确计算，当螺栓拧到额定锁紧力矩时，隔套刚好顶住两个夹持片的外沿，避免过度锁紧导致玻璃被夹裂，哪怕是没有太多安装经验的现场施工人员，只要把螺栓拧到隔套贴合的位置，就能达到设计要求的锁紧力，不会出现安装失误导致的玻璃破损。

定位卡块的尺寸设计兼顾了安装定位与后期维护的便利性，卡块上预留的卡槽可以直接卡在安装基体的预焊凸边或者铝型材槽口内，安装时不需要额外做复杂的定位划线，只需要把卡块卡入预设的安装位，放入玻璃调整好位置后锁紧螺栓即可，单组固定点的安装时间不超过30秒，比传统的玻璃打孔压片固定方式效率提升60%以上。整套组件的外轮廓尺寸控制得非常紧凑，夹持片最宽处的尺寸不超过20mm，安装完成后外露的结构尺寸很小，不会过多遮挡玻璃的可视区域，对于有通透视觉要求的展柜、观察窗场景非常友好，不会因为固定件过于突兀影响整体外观效果。

从受力角度来看，楔形夹持片的斜面角度设置在12度，这个角度刚好处于钢材与玻璃摩擦系数对应的自锁角度范围内，哪怕锁紧螺栓出现轻微的预紧力下降，夹持片也不会因为玻璃的自重或者外部轻微振动出现松脱，整套结构的抗侧向推力可以达到120N每固定点，按照常规的安装间距，每米长度布置4组固定点的情况下，可以承受成年人的正常倚靠推力，不会出现玻璃脱落的安全隐患。夹持片的边缘全部做了R0.5的圆角处理，没有尖锐的飞边棱角，安装过程中不会划伤施工人员的手部，也不会在玻璃插入时刮伤玻璃的表面镀层或者钢化层。

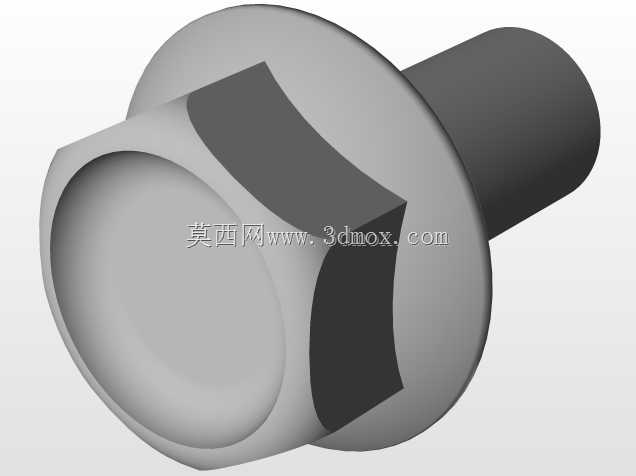

在安装边界的适配性上，这套组件对安装基体的厚度要求比较宽泛，通过更换不同长度的锁紧螺栓，可以适配1-10mm厚度的安装板、铝型材、方钢框架等不同基体，不需要针对不同的安装基体重新设计固定结构，对于设备厂商来说，可以大幅减少不同项目的定制化零件数量，降低备件库存压力。缓冲隔套的材质选用了具备一定耐候性的硬质橡塑材料，在-20℃到60℃的环境温度范围内不会出现脆化或者软化问题，在户外设备的观察窗、户外展柜的玻璃固定场景下也能长期稳定使用，不会因为环境温度变化导致预紧力失效。整套结构的零件全部采用常规的加工工艺即可生产，夹持片采用冲压成型工艺，不需要复杂的机加工工序，锁紧螺栓为标准外六角紧固件，采购成本低，后期维护更换时不需要找原厂定制配件，在常规的五金门店就能买到适配的替换零件，大幅降低了全生命周期的使用成本。

实际使用过程中，这套结构还可以适配亚克力板、PC耐力板等其他薄板类透明构件的固定，不局限于玻璃材质，对于设备防护挡板、流水线透明防护门的安装也同样适用，只需要根据板材的厚度调整锁紧螺栓的拧入深度即可，不需要更换其他零件。夹持片的表面做了发黑防锈处理，在潮湿的车间环境、沿海高盐雾环境下也不会轻易生锈，不会因为锈迹流挂污染玻璃表面，减少后期的清洁维护工作量。在设计阶段就规避了传统玻璃固定件常见的应力集中问题，夹持片与玻璃接触的面不是完全的平面，而是带有轻微的弧度，锁紧时压力会均匀分布在接触区域，不会出现局部压力过大导致的玻璃自爆问题，对于钢化玻璃的安装适配性尤其好，不会因为固定点的应力导致钢化玻璃的内应力平衡被破坏。
