挤压成型星型框架支撑结构设计

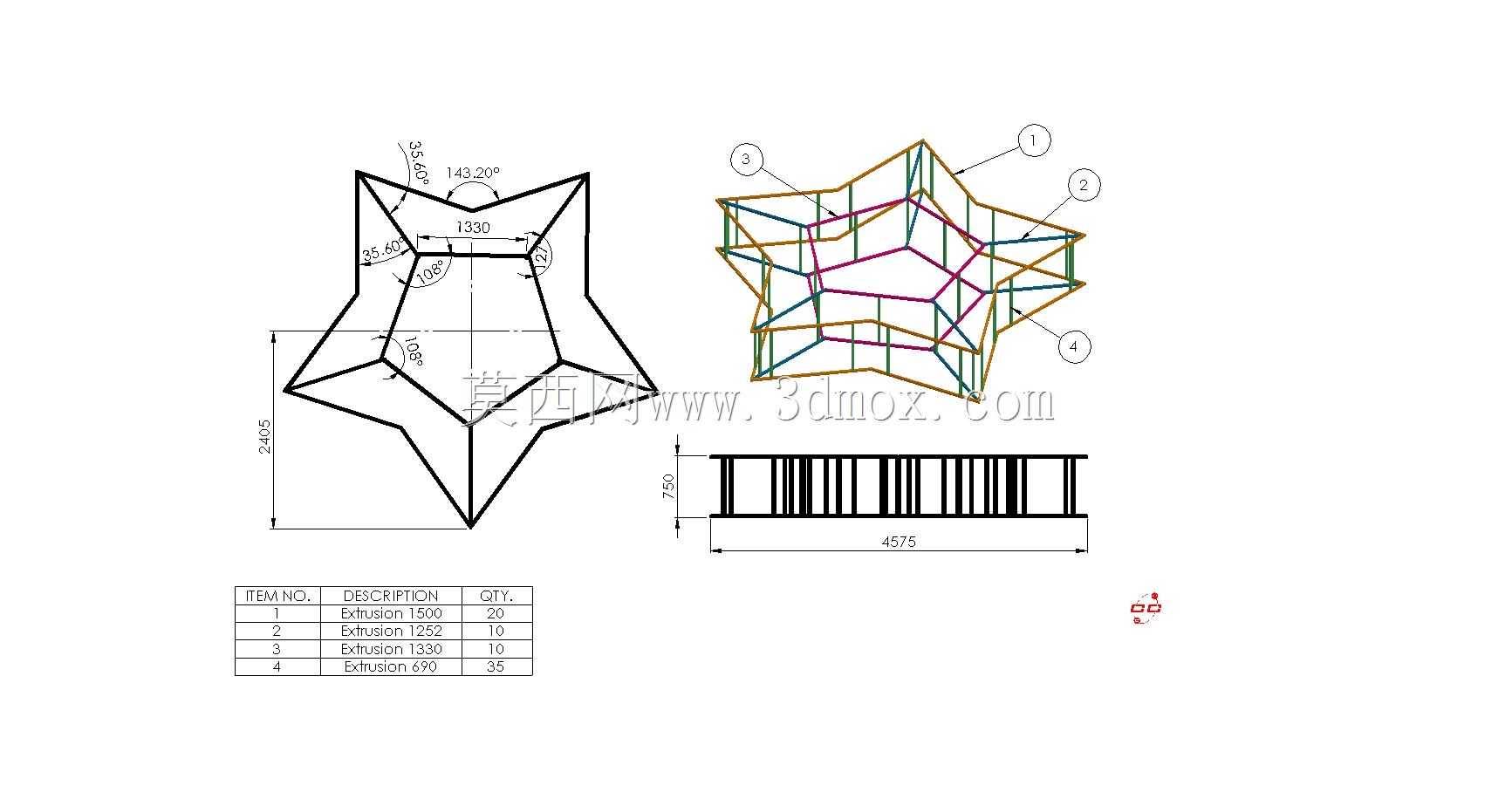

　　在型材挤压生产的配套工装、轻量化空间支撑构件的应用场景里，这类星型挤压结构的设计核心是兼顾材料利用率与多向受力稳定性，区别于常规矩形桁架的单向受力特性，星型的多尖角延伸结构可以同时对接多个方向的连接点位，适合用在需要多维度载荷分散的支撑工位，比如轻型物料分拣线的顶部吊架、展览展示的模块化承重架、小型设备的外围防护框架等场景，不需要额外焊接复杂的转接角件，直接通过定长切割的挤压型材拼接就能完成整体组装。从结构受力逻辑来看，设计时首先确定了中心对称的几何基准，五个尖角的延伸角度经过受力校核，相邻尖角的夹角设置为143.2度，这个角度下型材拼接后的节点受力不会出现应力集中的锐角拐点，每一段型材的长度都对应固定的裁切尺寸，

　　中心区域的多边形闭合框是整个结构的受力核心，所有延伸出去的星臂都把载荷传导到这个中心框上，再通过中心框均匀分散到各个连接点位，避免单根型材承受过大的弯曲力矩。外形尺寸上，整体结构的纵向总高度控制在2405毫米，横向最大延展宽度为4575毫米，底部的安装基座高度为750毫米，安装边界预留了标准型材的槽道安装空间，不需要在现场做二次打孔加工，所有拼接节点都采用标准的型材角槽连接，组装时只需要按照编号对应拼接点位，就能快速完成整体装配，编号1到4的星臂分别对应不同方向的连接接口，可以根据实际使用需求加装挂板、导轨、传感器安装座等附属配件。挤压型材的选型上统一采用同规格的空心薄壁型材，既保证结构的抗扭刚度，又能把整体重量控制在合理范围，

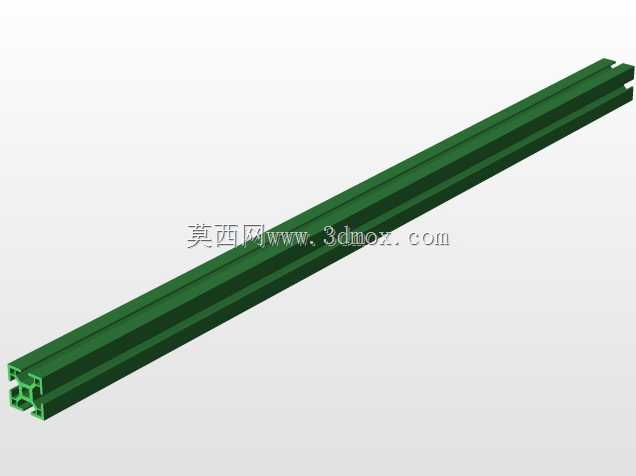

　　每一段型材的裁切长度都对应固定的物料清单，其中最长的型材段用于星臂的主支撑，最短的型材段用于中心框的多边形拼接，不同长度的型材用量经过排布优化，挤压生产时可以把余料控制在最低水平，降低材料损耗。实际使用过程中，这类结构不需要做表面二次处理，挤压成型后的型材自带氧化保护层，在室内干燥环境下可以直接使用，如果用在有轻度腐蚀的车间环境，只需要在拼接完成后做简单的喷塑处理就能满足防护要求。结构的安装基准面设置在底部的矩形框架上，底部框架的型材排布密度高于上部星型结构，保证放置在地面或者固定在基座上时不会出现侧翻，底部框架的每个边都预留了标准的脚轮安装孔位或者膨胀螺栓固定点位，既可以做成移动式的支撑工装，也可以做成固定式的承重架。

　　在三维建模过程中，所有型材的拼接节点都做了干涉检查，确保每一段型材对接时不会出现错位或者间隙过大的问题，星臂之间的交叉连接杆件采用错位排布的方式，避免同一节点处连接过多型材导致安装空间不足，每个连接点的紧固件都预留了足够的扳手操作空间，现场组装时不需要特殊的定制工具，使用常规的内六角扳手就能完成全部装配工作。从应用拓展性来看，这类星型结构还可以按比例缩放尺寸，小尺寸的版本可以用作设备的内部支撑骨架，大尺寸的版本可以用作厂区的轻型管线吊架，因为整体是中心对称结构，吊装时的重心刚好落在中心框的几何中心位置，不需要额外做配重调整就能平稳起吊。
