工业配套扫气鼓风机结构设计方案

项目分类:通用机械零部件 发布时间:2021-10-16 ID:328293
  • 工业配套扫气鼓风机结构设计方案

  在工业动力配套、小型内燃机辅助系统、密闭舱室通风换气等场景中,扫气鼓风机是承担气流输送、腔室扫气功能的核心配套部件,其结构设计的合理性直接影响整套系统的气流效率、运行稳定性与安装适配性。从实际工程应用来看,这类扫气鼓风机常被配套在小型固定式动力机组、试验台架通风回路、工业设备局部吹扫工位中,核心作用是通过叶轮旋转形成稳定压差,将外部新鲜空气压入目标腔室,或是将腔室内滞留的废气、杂尘吹扫排出,避免腔室内积气影响主设备运行效率,部分工况下也可作为局部正压送风的动力源,为密闭操作空间提供稳定的新鲜空气补给。

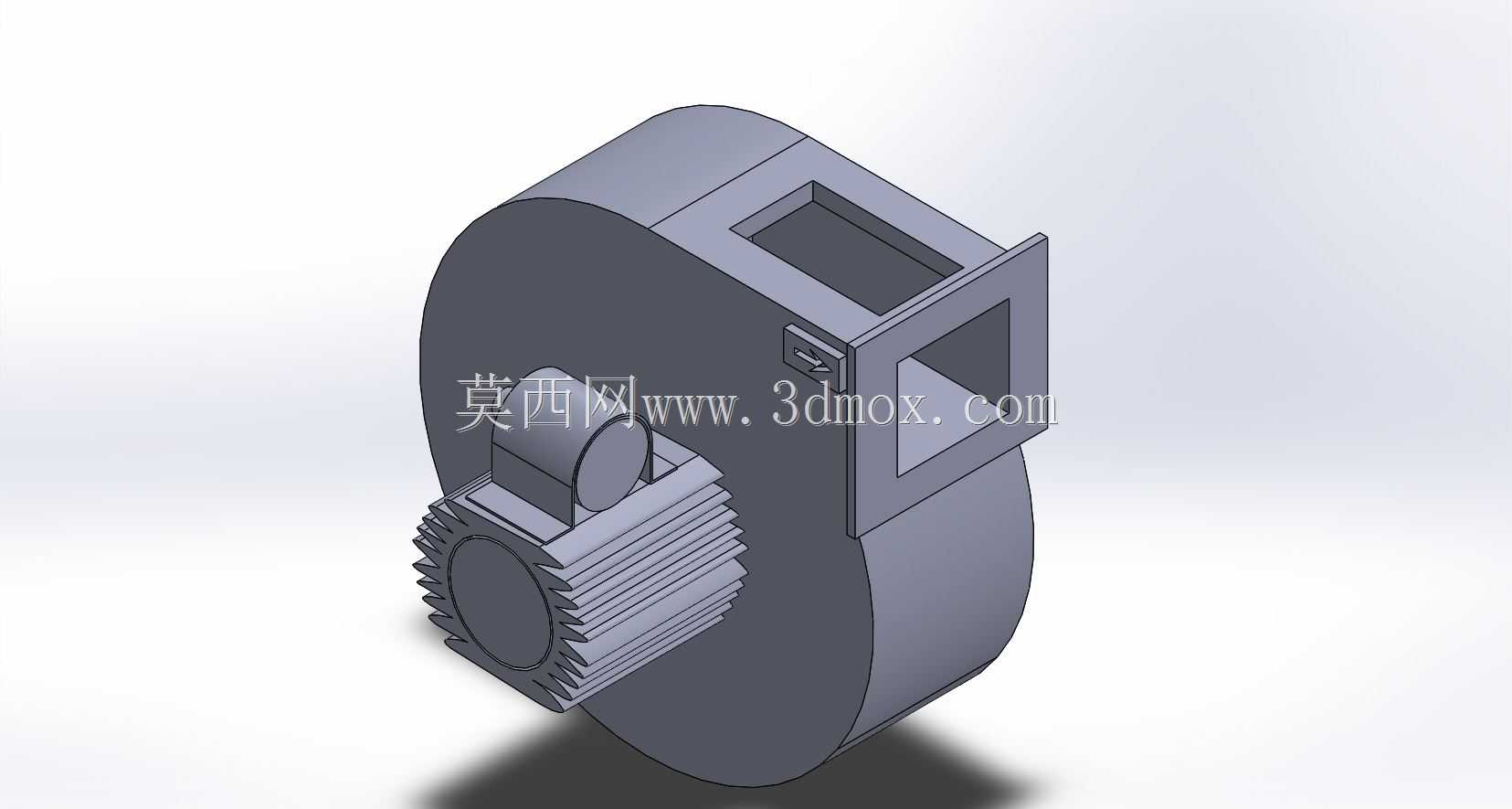

  从结构设计思路来看,这款扫气鼓风机采用蜗壳式流道结构,整体壳体采用类圆形蜗壳轮廓,能够顺着叶轮旋转的气流方向逐步扩压,减少气流在壳体内的湍流损耗,相比直筒式风道结构,蜗壳设计可以在相同叶轮转速下提升15%左右的出口风压,更适配需要一定送风压力的扫气工况。驱动端采用带散热鳍片的集成式动力连接结构,鳍片沿动力输出轴的周向均匀排布,运行过程中可以借助叶轮旋转带动的周边气流带走动力端产生的热量,无需额外加装散热风扇即可满足长时间连续运行的散热需求,有效压缩了设备的整体轴向尺寸。进风口设置在叶轮侧端正对叶轮中心的位置,采用圆形敞口结构,能够保证气流均匀进入叶轮叶道,避免进风偏流造成的叶轮振动与噪音问题;出风口采用方形法兰接口,接口边缘预留了紧固件安装位,可直接与方形通风管道或是设备舱室的安装口对接,无需额外制作变径转接件,降低现场安装的加工成本。

  在安装边界与尺寸适配方面,这款扫气鼓风机的整体轮廓以蜗壳的最大外径为横向尺寸边界,轴向尺寸从进风口端面到动力端尾部鳍片端面为总长度,安装时可通过蜗壳侧面预留的安装支脚进行固定,支脚的安装孔位采用长圆孔设计,允许现场安装时有±3mm的位置调整量,能够抵消安装基面的加工误差,避免强行装配造成的壳体应力变形。设备的重心落在蜗壳几何中心偏动力端的位置,安装时只需保证支脚固定面的平面度公差在2mm以内,即可避免运行过程中出现重心偏移带来的振动问题。出风口的法兰面与蜗壳主体采用一体化成型结构,法兰密封面的平面度控制在0.1mm以内,对接安装时只需加装常规橡胶密封垫即可满足密封要求,不会出现风压泄漏的问题。

  从功能特性的工程细节来看,这款扫气鼓风机的叶轮采用前向式多叶片结构,叶片沿叶轮周向均匀排布,叶片型线经过流道仿真优化,能够在较低转速下输出足够的扫气压力,同时控制叶轮运行的气流噪音,适配对噪音控制有一定要求的车间内部安装场景。叶轮与动力输出轴采用键连接加锁紧螺母的固定方式,能够传递足够的扭矩,避免长时间运行出现叶轮松动打滑的问题;蜗壳的上下壳体采用止口定位加紧固件连接的装配方式,后期维护时只需拆开连接紧固件即可打开蜗壳,清理内部叶道积存的灰尘或是更换磨损的叶轮部件,无需将整个设备从安装位完全拆除,降低后期运维的工作量。在实际选型适配时,需要注意设备的进风口周边要预留至少一倍叶轮直径的进风空间,不能将进风口紧贴墙面或是其他设备表面,否则会造成进风阻力过大,影响实际送风效率;出风口对接的管道通径不能小于出风口的内孔尺寸,避免管道通径过小造成风压损耗过大,无法满足远端扫气的压力需求。针对不同的安装场景,这款鼓风机既可以卧式安装通过底部支脚固定,也可以通过出风口法兰对接在竖直管道上进行立式安装,两种安装方式下的轴承受力均在设计允许范围内,不会影响设备的正常使用寿命。
