工业输送线用重载滚轮支撑组件结构设计

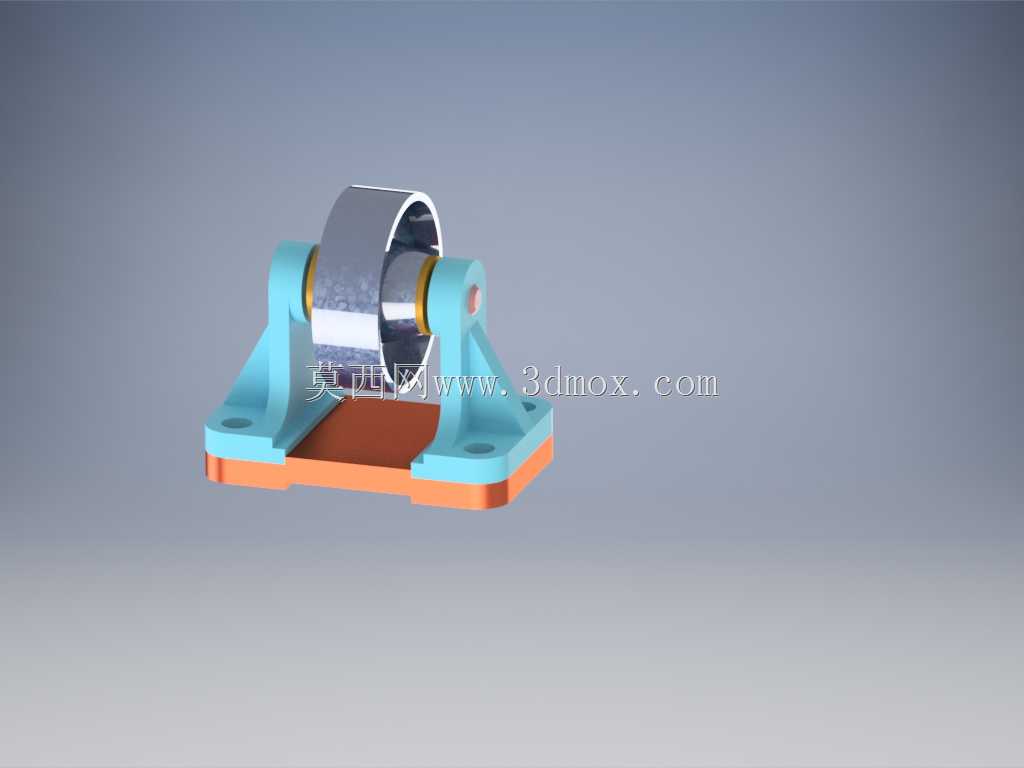

　　过渡圆角半径根据载荷仿真结果设定，既避免直角处的应力集中问题，也减少铸造或机加工过程中的应力残留，立板上的轴承安装孔采用同轴度0.02mm的公差要求，保障滚轮装配后不会出现偏摆，滚动过程中不会出现卡滞或单侧磨损加剧的问题。中间的滚轮采用金属轮芯设计，轮面做了高光洁度处理，既可以适配钢制导轨的滚动接触，也能在无导轨的平面工况下作为支撑滚轮承载物料，滚轮与两侧立板之间预留了0.5mm的轴向间隙，避免温度变化导致的热胀冷缩使滚轮与立板产生摩擦，同时间隙内可以填充润滑脂，减少轮轴与滚轮内孔的磨损。轮轴与立板的连接采用过盈配合加侧面顶丝固定的结构，相比普通的通孔螺栓连接，这种结构能承受更大的径向冲击载荷，在输送线启停、在自动化输送线、物料转运工装、轻型起重导向机构的实际工况里，滚轮支撑组件是承担径向载荷、保障滚动副顺畅运行的核心基础部件，这套滚轮支架组件的设计完全围绕现场安装与载荷传递的实际需求展开，没有多余的装饰性结构，每一处几何特征都对应明确的工程作用。从安装边界来看，支架底部采用带安装沉孔的一体式铸造型基座，两个安装孔的中心距适配常规工业铝型材及型钢机架的安装孔位标准，沉孔深度刚好覆盖常用内六角螺栓的头部高度，安装后螺栓头不会突出基座平面，避免与下方机架面产生干涉，基座底面做了0.2mm的平面度公差要求，保障安装后与机架面完全贴合，不会出现局部应力集中导致的基座变形。两侧的支撑立板与底部基座采用圆弧过渡结构，

　　物料加载瞬间的冲击工况下，轮轴不会出现窜动或转动。从实际应用场景出发，这套组件可以直接用在带式输送机的侧边导向位置，替代传统的固定式挡块，将滑动摩擦转换为滚动摩擦，大幅降低输送带运行过程中的阻力与侧边磨损；也可以用在重型工装板的底部支撑位置，作为工装板移动的承载滚轮，单组组件的额定静载荷可以满足常规100kg以内的工装及物料重量，多组组合使用时可以承载更重的大型工件转运需求；在小型起重设备的导向机构里，这套组件也能作为导向滚轮使用，限制吊具的横向摆动，保障起吊过程的运行稳定性。设计过程中优先考虑了零部件的通用性，轮轴、轴承、固定螺栓全部采用国标标准件，后期维护时不需要单独定制配件，直接采购标准件即可完成更换，降低设备的运维成本。

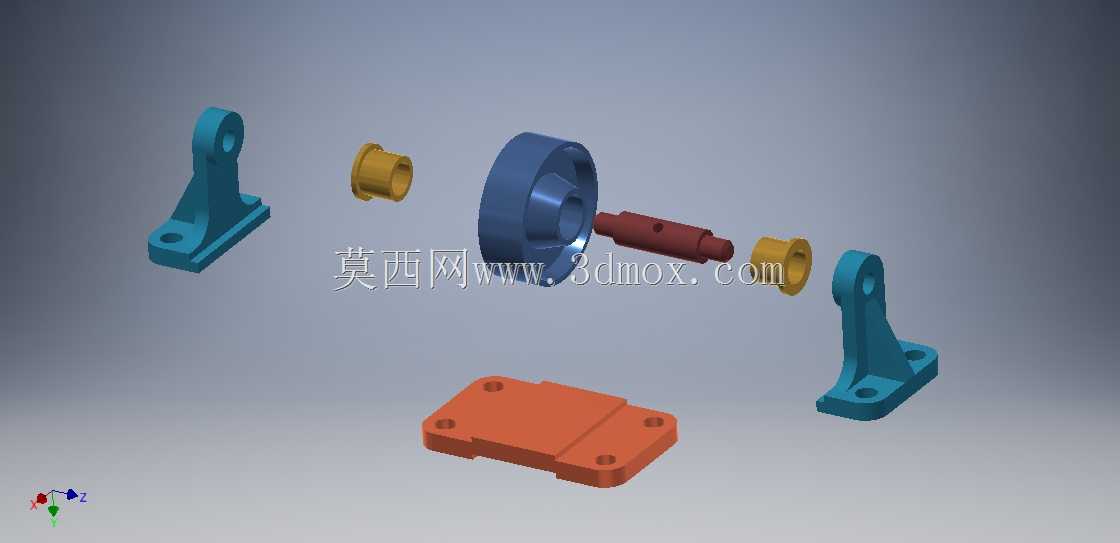

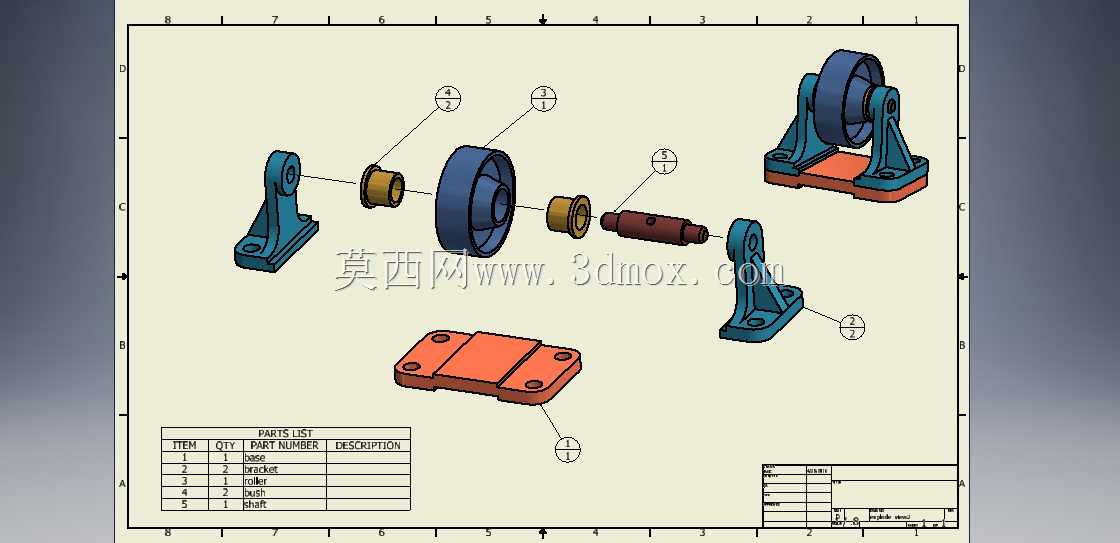

　　支架的表面采用喷塑处理，相比普通喷漆层，喷塑层的附着力更强，在车间多粉尘、偶尔有切削液飞溅的工况下，能有效保护基座材质不被锈蚀，延长组件的整体使用寿命。滚轮的轮芯采用耐磨钢材加工，表面淬火处理后硬度达到HRC45-50，长期与导轨接触滚动也不会出现明显的磨痕，避免滚轮磨损后出现运行高度差导致的物料倾斜问题。在装配逻辑上，这套组件采用分体式装配顺序，先将轴承压入滚轮内孔，再将轮轴穿过一侧立板，穿入装配好轴承的滚轮，最后穿过另一侧立板，锁紧顶丝即可完成装配，整个装配过程不需要专用工装，现场运维人员用常规内六角扳手即可完成拆装，大幅降低装配与维护的时间成本。从受力传递路径来看，滚轮承受的径向载荷通过轴承传递到轮轴，

　　再由轮轴传递到两侧的支撑立板，最后通过立板与基座的过渡结构将载荷均匀分散到整个基座平面，再传递到下方的安装机架上，整个传力路径没有应力突变的位置，每一段结构的截面尺寸都根据载荷大小做了匹配优化，既不会因为截面过小导致结构强度不足，也不会因为截面过大造成材料浪费，兼顾了结构强度与材料成本的平衡。在安装适配性上，基座的整体宽度、安装孔的孔径都做了通用化设计，可以直接替换市面上同规格的常规滚轮支架，不需要对原有设备的机架做二次改装，设备改造升级时可以直接替换安装，降低改造成本。针对不同的工况需求，这套支架的结构也预留了拓展空间，比如需要防尘的工况可以在立板外侧加装防尘端盖，避免粉尘进入轴承内部加速磨损；需要耐腐蚀的工况可以将基座材质更换为不锈钢材质，整体安装尺寸完全一致，不需要修改结构设计即可适配不同的使用环境。
