工业设备用带加强筋滚轮支撑固定座

　　在各类输送线体、工装变位设备、移动导向机构中，滚轮的安装固定精度直接决定了整套机构的运行平稳性与使用寿命，这款带加强筋的滚轮支撑固定座，正是针对中载工况下滚轮铰接安装需求设计的结构件。从实际应用场景来看，这类支撑座常被用在链式输送机的侧边导向轮安装、工装板平移机构的承重滚轮固定、自动化生产线的挡停器铰接支撑，甚至部分小型起重设备的导向滚轮座位置，需要同时承受滚轮传递的径向载荷、设备启停带来的冲击载荷，以及长期运行过程中的交变应力，因此结构设计上的强度冗余与安装基准的合理性是核心考量点。

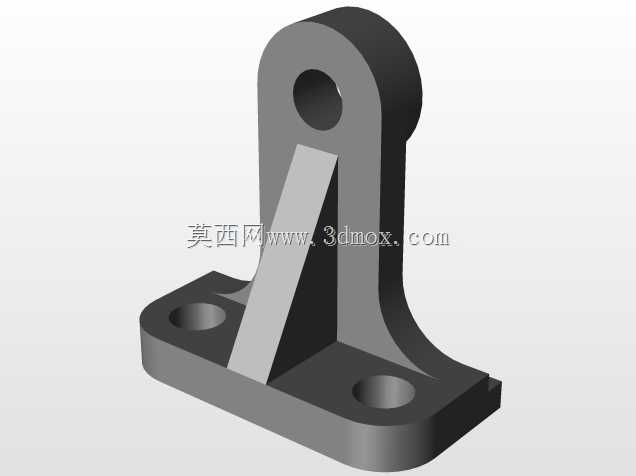

　　从结构功能特性来看，该支撑座采用一体式L型主体结构，底部为带两个沉头安装孔的平板底座，上部为带同轴铰接孔的立板，立板与底座之间设置了三角形加强筋连接，这种结构可以在不额外增加整体壁厚的前提下，大幅提升立板与底座连接处的抗弯截面模量，避免长期受载后立板出现根部开裂、铰接孔轴线偏移的问题。上部的铰接孔为光孔设计，可适配对应直径的滚轮销轴，孔位的端面做了平切加工，保证销轴安装时的轴向定位面贴合度，减少滚轮运行过程中的轴向窜动；底座上的两个沉头孔为对称布置，沉孔深度可完全容纳内六角圆柱头螺钉的头部，避免螺钉突出底座平面影响安装贴合度，孔位间距按照通用型材安装孔距设计，可直接适配常用规格的铝型材、型钢安装面，无需额外加工转接板。

　　设计过程中，首先需要明确的是安装边界尺寸：底座的总长度、宽度需要匹配所安装位置的型材面宽，保证两个安装孔完全落在型材的安装槽中心线上，避免出现孔位偏出型材面无法固定的问题；立板的高度决定了滚轮中心的安装高度，需要匹配对应滚轮的直径，保证滚轮安装后最低点与安装基准面之间预留足够的间隙，避免滚轮转动时与安装面发生摩擦剐蹭；加强筋的厚度与高度需要根据额定载荷做校核，通常筋板厚度取立板厚度的0.8-1倍，筋板的斜边角度控制在45度左右，既保证加强效果，也避免筋板顶部出现应力集中的尖角。铰接孔的公差选择需要根据滚轮的转速与载荷特性确定，中低速轻载工况下可采用H8间隙公差，方便销轴装配与润滑，重载冲击工况下可适当缩小公差带，配合铜套使用提升耐磨性能。

　　在实际选型使用时，需要注意安装面的平面度要求，若安装面存在焊接变形或拼接台阶，会导致底座安装后出现翘曲，立板的铰接孔轴线会发生倾斜，最终造成滚轮转动卡滞、销轴偏磨的问题，因此安装前需要对安装面做找平处理，紧固螺钉时需要按照对角顺序逐步拧紧，避免单侧受力导致底座变形。另外，铰接孔位置需要根据使用工况预留润滑通道，长期运行的工况下可在立板侧面加工油嘴安装孔，定期加注润滑脂减少销轴与孔壁的磨损，对于有防尘需求的场景，还可在铰接孔两端加装防尘盖，避免切削碎屑、粉尘进入孔内加剧磨损。

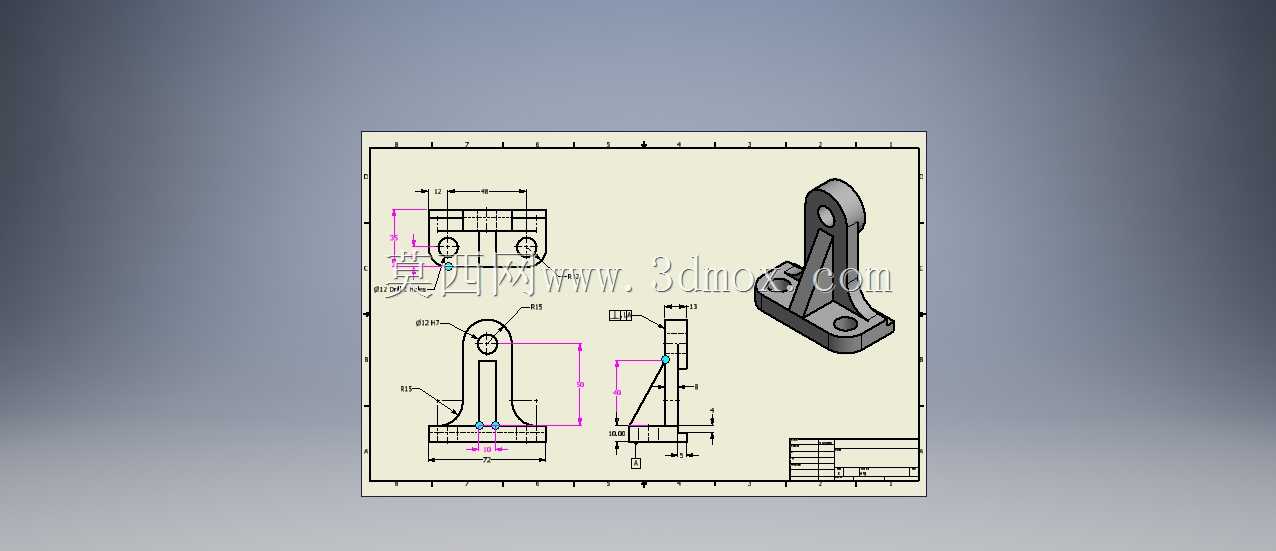

　　从结构建模的角度来看，这类支撑座的建模需要优先保证安装基准的统一性，所有尺寸均以底座底面为第一设计基准，铰接孔的轴线以底座的对称中心面为第二基准，保证两个安装孔相对于铰接孔的位置度偏差控制在合理范围内，避免加工后出现装配干涉。筋板与立板、底座的连接处需要做圆角过渡，圆角半径不小于壁厚的0.2倍，既可以减少铸造或钣金加工时的应力集中，也能避免3D打印或机加工过程中出现尖角崩损的问题。底座的边缘做了小倒角处理，去除加工毛刺，避免安装时划伤操作人员。
