三辐式机床操作手轮结构设计

　　这类三辐结构的手轮，是工业设备里最常见的手动操作执行件之一，日常在普通车床、铣床、磨床的进给调节工位，中小型压力机的行程微调位置，还有各类非标自动化设备的手动调试端、管道阀门的手动启闭端都能见到它的身影，核心作用就是把人手施加的圆周扭力，平稳传递到设备的调节轴端，完成位移、开度、行程的精准手动控制。

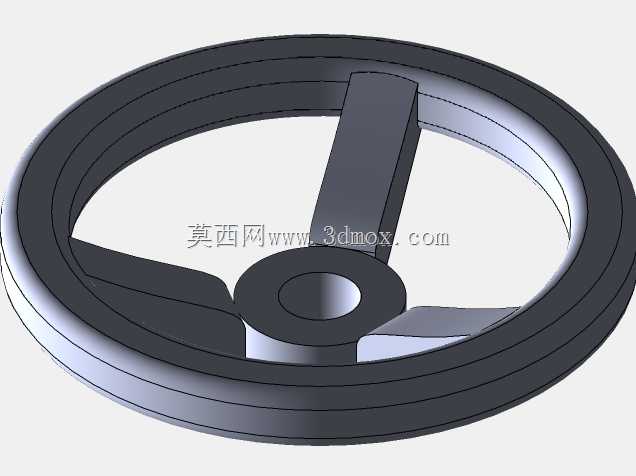

　　从结构设计逻辑来看，采用三辐条连接外圈轮缘与中心轮毂的布局，是经过长期工业验证的选型方案：对比两辐条结构，三辐的受力均匀性更好，人手在任意角度握持施力时，都能至少有一根辐条承担主要传力路径，不会出现两辐结构转到特定角度时施力打滑、结构刚度骤降的问题；对比四辐及以上的多辐结构，三辐设计在保证整体结构刚度满足手动操作受力要求的前提下，尽可能减少了材料用量，同时轮圈内部的镂空空间更大，操作人员握持轮缘转动时，手指不会被辐条频繁剐蹭，长时间操作的舒适度更高。外圈轮缘做了多道环形凹槽设计，并非单纯的外观造型，一方面是增加手掌与轮缘接触时的摩擦力，即便手上沾有少量切削液、润滑油，也能稳定握持不打滑；另一方面这些环形槽也能提升轮缘自身的抗形变能力，当手轮受到侧向磕碰时，凹槽结构可以分散应力，避免轮缘出现局部凹陷变形。

　　中心轮毂的设计完全围绕安装适配性展开，中心的通孔为与设备转轴配合的安装位，孔的公差带按照常规手动操作件的配合要求选取，既保证安装时能顺利套入轴端，又不会出现配合间隙过大导致转动时晃量超标的问题；轮毂的轴向厚度经过匹配计算，保证与转轴的配合接触长度足够，传递扭力时不会出现轴孔配合面的压溃损伤，轮毂端面预留的紧固结构位，可以适配紧定螺钉、键连接等多种常见的轴毂固定方式，不管是圆形光轴还是带键槽的转轴，都能完成可靠固定，不会出现转动手轮时轴跟转打滑的情况。三根辐条采用等厚度的矩形截面设计，截面尺寸经过受力校核，在操作人员施加最大手动扭力（常规手动操作的最大施力约为150N，对应轮缘处的最大扭矩约为30N·m）的工况下，辐条的弯曲变形量控制在0.2mm以内，不会因为辐条刚性不足导致调节时出现虚位、手感发飘的问题，同时辐条与轮缘、轮毂的连接位置都做了圆弧过渡处理，避免直角连接处出现应力集中，长期反复受力后出现辐条断裂的问题。

　　从安装边界尺寸来看，这类手轮的轮缘外径属于中小规格，适配安装的转轴直径范围覆盖常规设备的手动调节轴尺寸，安装时不需要额外改动设备的轴端结构，直接替换同规格的老旧手轮即可完成配件更换；手轮整体的轴向厚度较薄，安装后不会过多占用设备的操作空间，即便在设备操作位布局紧凑的场景下，也不会和周边的防护罩、操作手柄、仪表部件产生运动干涉。实际使用过程中，操作人员可以握持轮缘整圈转动完成大行程快速调节，也可以扶住单根辐条进行小角度的精准微调，不管是粗调行程还是精调定位，操作手感都比较顺畅，没有卡滞、受力不均的问题。轮缘的边缘做了小圆角钝化处理，没有尖锐的棱角，操作人员快速转动手轮时不会划伤手掌，操作安全性有足够保障。

　　在实际设备选型适配时，这类手轮的受力上限完全覆盖常规手动操作的载荷范围，不需要额外做结构加强，铸铁材质的本体经过表面喷塑处理后，具备基础的防锈防腐蚀能力，在普通机加工车间的环境下长期使用，不会轻易出现锈蚀、涂层脱落的问题；如果是在有腐蚀性介质的化工设备场景使用，也可以更换同结构的不锈钢或者工程塑料材质版本，安装尺寸完全通用，不需要重新调整设备的轴端设计。
