机械制图教学用T型直角靠尺结构设计

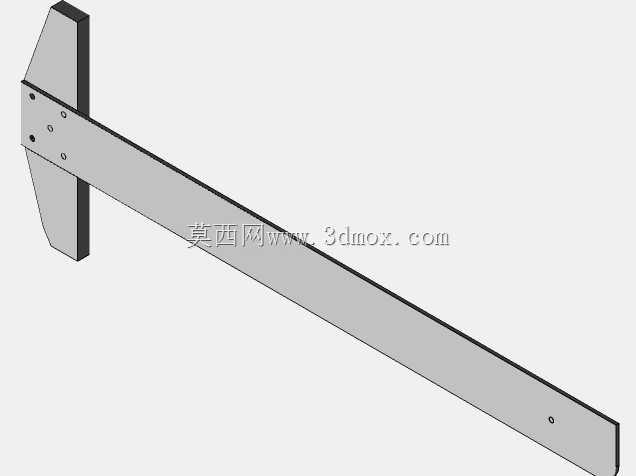

　　在机械制图教学、钣金划线、小型工件平面度校验场景中，这类T型靠尺是桌面作业场景下使用频率极高的辅助工装，区别于传统钢直尺的单一直边测量功能，T型结构的核心设计逻辑是通过垂直相交的两个基准边，快速建立绘图或划线作业的直角坐标系，省去反复校准直角的操作步骤，大幅提升基础作业的效率。从结构设计层面看，该靠尺采用一体式长尺身加垂直挡边的组合结构，长尺身作为主测量基准边，边缘做了加厚处理避免长期使用产生磕碰变形，挡边部分与尺身保持严格的90度垂直公差，使用时只需将挡边紧贴作业平台的侧边或者工件的基准端面，长尺身自然就与基准边形成垂直定位，不需要额外借助角尺校准，就能直接沿尺身边缘绘制水平直线、垂直直线或者平行线条。在实际的机械制图教学场景中，

　　这类T型尺常搭配三角板使用，依托图板的侧边作为定位基准，T型尺沿图板边缘上下滑动即可快速绘制不同高度的水平平行线，再配合三角板的角度边就能完成垂线、30度、45度、60度等常用角度线条的绘制，是手工绘图阶段搭建图纸基准框架的核心工具。针对钣金划线作业场景，该靠尺的挡边可以卡在钢板的剪切边缘，长尺身延伸到钢板平面上，直接划出与钢板边缘垂直的定位线，相比单独使用钢直尺加角尺的组合，减少了两次对齐的操作误差，尤其在长度超过1米的大板划线作业中，长尺身的直线度精度直接决定了划线的整体偏差，因此设计时尺身采用了等截面的平直结构，截面厚度均匀，避免因应力不均产生翘曲变形，尺身上预留的小孔位既可以作为固定孔，

　　在需要长时间定位时用销钉或者夹具将尺身固定在工件表面，防止划线过程中尺身偏移，也可以作为悬挂孔，方便作业结束后将靠尺悬挂存放，避免平放在杂乱工位上被其他工件压弯变形。从安装边界与尺寸适配角度看，该款T型靠尺的挡边高度适配常规厚度的绘图板、3mm以内的薄钢板边缘，挡边与尺身的连接位置做了圆弧过渡处理，避免应力集中导致连接处断裂，长期频繁卡入工件边缘也不会产生崩边问题。尺身的宽度设计兼顾了刚性与握持便利性，过窄的尺身容易在划线时产生侧向弯曲，过宽则会遮挡划线视线影响操作精度，当前的尺身宽度刚好可以在保证直线度刚性的前提下，让操作人员的视线可以清晰看到尺身边缘与划线位置的对齐状态，减少视差带来的划线偏差。在小型工件的平面度校验场景中，

　　还可以将该T型尺的尺身贴合在工件表面，通过观察尺身与工件表面的缝隙大小，快速判断工件表面是否存在明显的翘曲、凸起变形，作为粗检环节的快速校验工具使用，不需要动用百分表等精密量具就能完成初步筛查，提升质检环节的效率。不同于精密级的直角尺需要严格控制环境温度、避免磕碰影响精度，这款T型靠尺的设计定位是高频次、低维护的通用作业辅具，结构简单没有活动部件，日常使用只需要避免重物砸压尺身，就能长期保持基准边的直线度与垂直度精度，不需要定期校准维护，非常适合教学车间、钣金加工工位、手工绘图室这类场景长期配置使用。设计过程中特意将挡边与尺身的连接位置做了加宽处理，相比薄片状的连接结构，加宽后的连接段可以承受更大的侧向力，在卡紧工件边缘或者滑动靠尺时，不会因为侧向受力导致连接处产生角度偏移，保证长期使用后直角精度不会出现明显衰减。尺身的端面做了倒角处理，避免锋利的边缘划伤操作人员或者刮花工件、图板的表面，细节处理适配车间与教学场景的安全使用要求。
