对称结构玩具行走轮结构设计

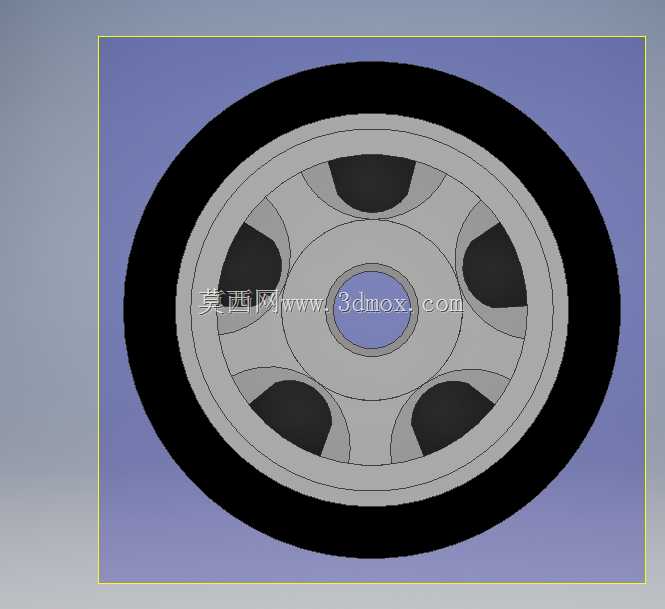

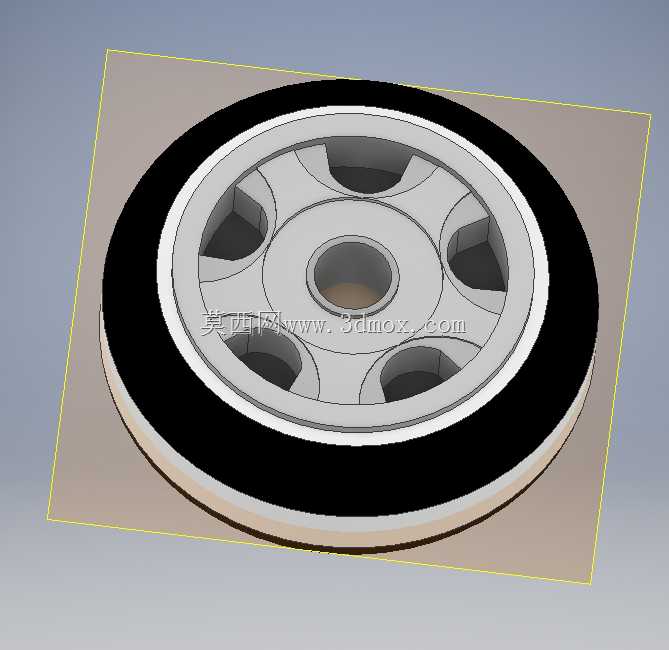

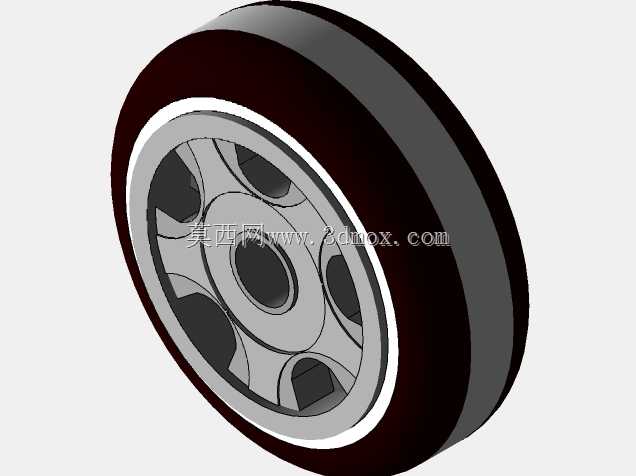

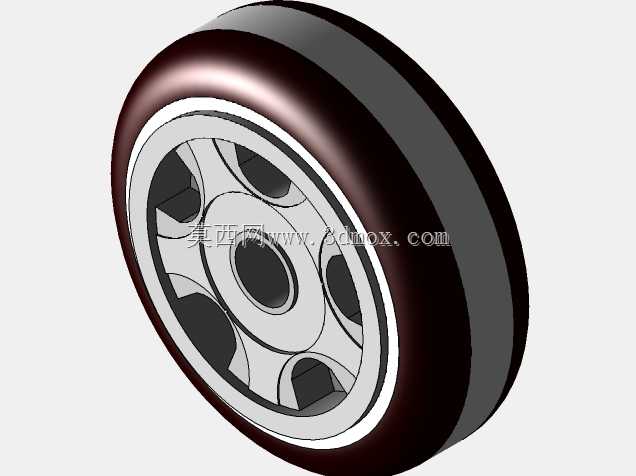

　　这款行走轮主要面向小型玩具类移动载体设计，日常在桌面级玩具小车、科教类拼装移动装置、小型仿生行走玩具中都能见到同结构部件的应用，实际使用中承担承载整机重量、传递行走动力、降低移动摩擦阻力的核心作用，区别于工业重载脚轮，这类轮子的载荷上限不高，更多适配自重较轻的小型移动载体，在平整的桌面、PVC地板、木质平面上都能顺畅滚动，不会出现卡滞、跳动的问题。从结构设计来看，整个轮体采用完全对称的布局，轮辐部分做了五处均匀分布的镂空减重设计，这种设计一方面能减少塑胶原料的用量，降低单件生产的材料成本，另一方面也能平衡轮体转动时的离心力，避免高速转动时出现偏摆抖动的问题，轮心位置设计了标准的通孔安装位，可直接适配常规直径的金属轮轴，

　　安装时不需要额外做衬套适配，轴孔与轮辐之间做了环形加强筋过渡，能避免轮轴压装时出现轮心开裂的问题。轮缘部分采用双层结构设计，外层是较厚的黑色接触层，模拟真实轮胎的接触形态，接触层的宽度经过匹配计算，既能保证足够的接触面积防止行走时侧翻，又不会因为接触面积过大增加滚动阻力，内层是硬质的轮辋结构，和轮辐做成一体化结构，保证整个轮体的结构刚性，承受侧向推力的时候不会出现轮辋变形的问题。设计过程中首先确定的是轮体的总直径和安装轴孔的尺寸，这类小型玩具轮的安装轴径通常匹配市面上通用的玩具车轴规格，轮体总宽度控制在适配小型玩具底盘的安装边界内，不会突出底盘侧面造成剐蹭，也不会过窄导致行走稳定性不足。轮辐的镂空形状做了圆弧过渡处理，

　　没有尖锐的棱角，一方面是符合玩具产品的安全设计要求，避免划伤使用者，另一方面也能减少注塑生产时的应力集中，降低零件成型后出现翘曲、缩痕的概率。轮体的接触外圆做了精密的同轴度校验，整个圆周的径向跳动量控制在极小范围内，保证转动时不会出现高低起伏的顿挫感，对称结构的设计也让模具加工更加简便，分型面设置在轮体的中截面位置，注塑成型后顶出受力均匀，不会出现顶白、变形的缺陷。实际装配时，轮体和轮轴之间采用过盈配合或者卡簧定位的方式即可完成固定，不需要额外的紧固件，装配工序简单，适合大批量流水线生产作业，轮体的所有壁厚都做了均匀化处理，壁厚差控制在合理范围内，避免注塑时出现厚薄不均导致的缩水问题。在实际使用场景中，这类轮子除了玩具领域，

　　也可临时适配小型展示台架、轻型置物小推车的移动部件，只要载荷在其承载范围内，都能稳定实现滚动行走功能，轮面的接触材质摩擦系数适中，既不会因为摩擦系数过小出现打滑空转，也不会因为摩擦系数过大增加驱动电机的负载，对于电池供电的小型电动玩具来说，这种摩擦系数的匹配能有效延长续航时间。设计时还考虑了轮体的转动惯量匹配，通过镂空减重控制整个轮子的重量，让驱动轮启动时不需要过大的启动力矩，小功率的微型减速电机就能轻松驱动轮体转动，不会出现电机堵转的问题。整个轮体的安装边界清晰，轮心的安装孔深度和轮体总宽度一致，压装轮轴时可以从任意一侧压入，不需要区分安装方向，对称结构让零件没有正反装配的要求，能有效降低装配环节的出错概率，提升生产装配的效率。轮辋和外层接触层的结合位置做了环形卡槽设计，能保证外层接触层和硬质轮辋结合牢固，长时间转动不会出现相对滑动、脱层的问题，即使频繁正反转切换，接触层也不会和轮辋发生错位。
