带笔帽红色夏比马克笔结构设计

　　日常工业生产现场的工件标识、工序流转标记、质检点位标注场景中，这类带密封笔帽的油性马克笔是一线操作、质检人员随身配备的高频使用工具，不同于普通办公书写用笔，工业场景使用的标记笔需要适配金属、塑料、橡胶、漆面等多种工件表面的书写附着力，同时要应对车间内存在的切削液、润滑油、轻微粉尘附着的工况，保证标记痕迹不会在短时间内晕染、脱落，避免工序追溯、质检标记出现信息偏差。从结构设计层面看，这款马克笔采用直筒式圆柱形笔身，整体握持段做了等直径的光滑圆柱面处理，没有额外的防滑凸起或者异形握持结构，这种设计一方面适配车间作业人员佩戴薄劳保手套时的握持需求，不会因为凹凸结构勾挂手套纤维，另一方面直筒结构也方便将笔插入工装马甲的笔插、

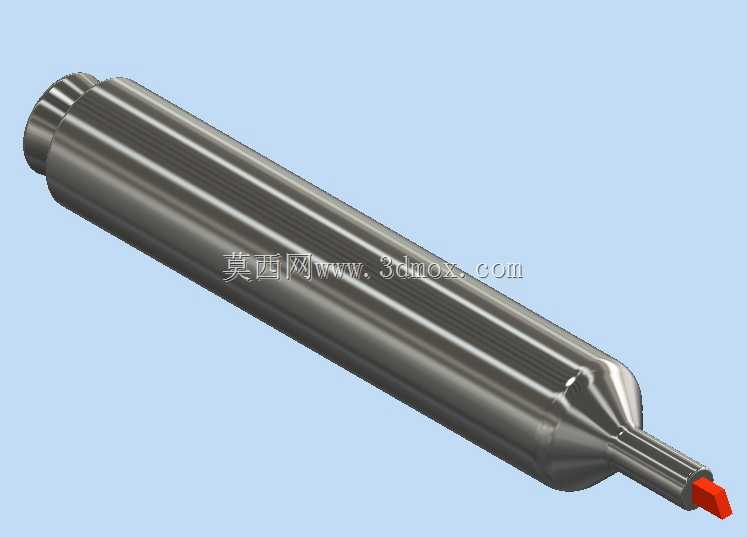

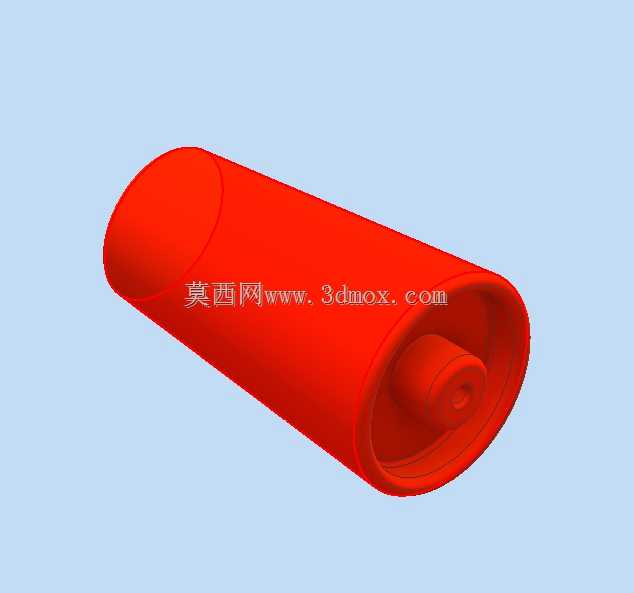

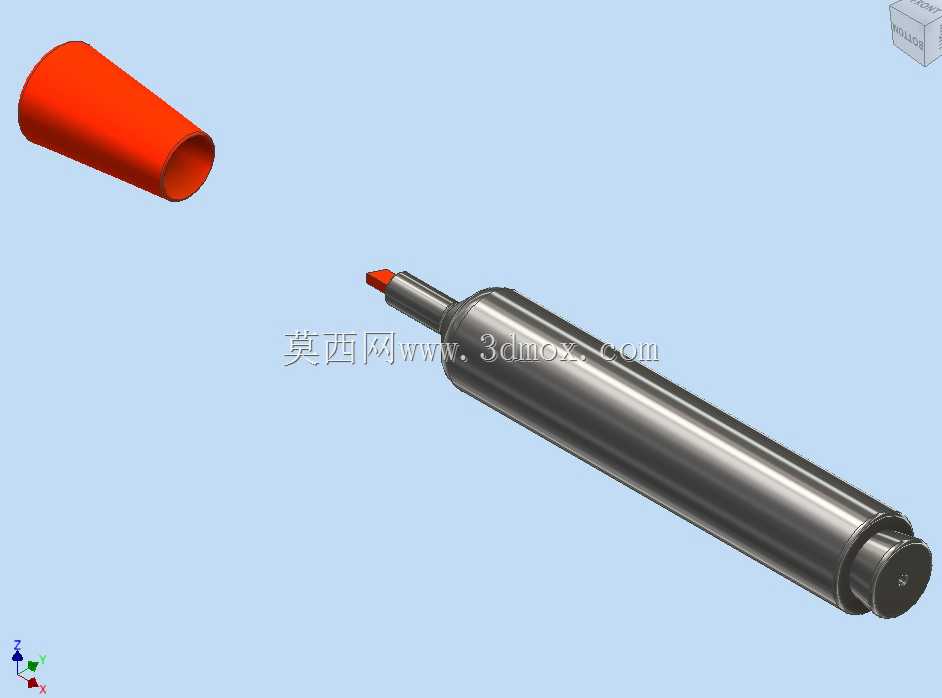

　　工具包的弹性笔套中，取放过程没有结构卡滞。笔身前端的书写头采用纤维硬质笔头，外露长度控制在3mm以内，配合笔帽内部的密封胶套，在笔帽扣合时可以完全包裹笔头位置，阻断笔头内部油墨与外界空气的流通，避免长时间放置后油墨挥发干结导致笔头不出墨，笔帽采用锥台形外形设计，外壁做了轻微的锥度，扣合时依靠笔帽内壁的环形凸筋与笔身前端的环形凹槽实现过盈卡合，不需要额外的卡扣结构，单手握持笔身用拇指推压笔帽侧面即可完成脱扣操作，适合单手快速取笔使用的场景。笔身尾部采用旋压式密封堵头，装配时从尾端注入储墨棉芯与油墨后，将堵头压入笔身尾部实现密封，堵头外端面做了微小的内凹圆心标记，既可以作为装配时的定位基准，也能在笔身放置在倾斜工作台面时，

　　减少尾部端面与台面的接触面积，降低笔身滚落的概率。从安装与适配边界来看，这款马克笔的整体笔身直径控制在16mm，笔帽扣合后的总长度为145mm，笔帽单独长度为42mm，这个尺寸可以适配市面上绝大多数标准工装笔插的尺寸，也能放入常规的文具收纳格、工具腰包的笔位中，不会因为尺寸过大出现卡滞，也不会因为过细在笔插内晃动产生异响。在功能设计上，笔帽与笔身之间没有设置防丢绳连接结构，这是考虑到工业现场使用时，操作人员经常需要在大尺寸工件表面做长线条标记，笔帽如果通过软绳连接，会在书写过程中晃荡触碰工件表面，蹭花未干的标记痕迹，因此采用分离式笔帽设计，使用时可以将笔帽倒扣在笔身尾部，依靠笔帽内孔与笔身尾部外径的小间隙配合实现临时固定，此时整笔长度延伸至170mm左右，适合需要远距离标记大型工件侧面、低位点位时的握持需求，不需要过度弯腰或者探身就能完成标记操作。笔身外壳采用耐油性的PP材质注塑成型，表面没有做印刷涂层处理，避免车间内的有机溶剂、切削液溅到笔身表面后导致印刷层脱落，整笔的储墨棉芯采用高密度聚酯纤维材质，储墨量可以满足连续书写1200米以上的标记长度，在常温车间环境下，扣合笔帽放置的保存时间可以达到18个月以上，不会出现油墨干结、漏墨的问题。笔头部分的纤维束采用热固化定型处理，书写时的出墨量均匀，不会出现突然滴墨污染工件表面的问题，即使在带有轻微油污的金属表面书写，也能通过笔头的轻微刮擦破除表面油膜，让油墨附着在工件基体表面，

　　标记痕迹在常温下30秒即可表干，干后具备一定的耐水、耐切削液冲刷性能，适合机械加工车间、装配生产线、仓储分拣环节的物料标识、工序标记、不合格品标注等场景使用。在建模过程中，笔身的圆柱面与笔帽的锥面之间做了0.2mm的装配间隙，保证笔帽扣合和拔出时的阻力适中，既不会因为间隙过大导致笔帽轻易脱落，也不会因为间隙过小导致扣合过紧，戴手套时难以拔出。笔身尾部的堵头与笔身内壁采用0.15mm的过盈配合，压装后可以承受10N的轴向拉力不会脱落，避免笔身在工具包内受到挤压时堵头脱落，导致油墨渗漏污染其他工具。笔头位置的金属固定箍采用0.3mm厚的铝制冲压件，压装在笔身前端，将纤维笔头夹紧固定，避免书写时笔头受力回缩或者脱落，金属箍的前端做了卷边处理，没有锋利的边缘，不会在书写或者取放笔的时候划伤操作人员的手部或者工件表面。
