便携直筒式小型手持照明手电结构设计

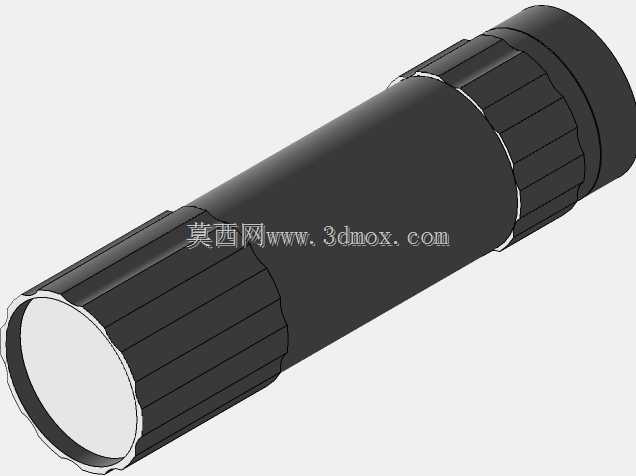

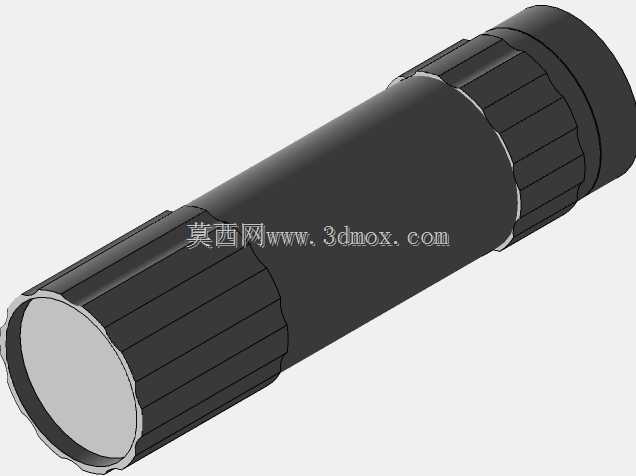

这款小型手持照明手电的结构设计，首先要匹配日常随身应急、户外短途作业、设备检修局部补光等多场景的使用需求，整体采用直筒式圆柱构型，没有突出的外置结构，能够轻松放入工装裤侧袋、工具包侧兜甚至日常通勤的背包隔层，不会和其他工具发生勾挂，适配随身携行的使用逻辑。从功能实现逻辑来看，整个筒体分为三个核心装配区段：前端灯头段集成了发光组件、聚光杯与前端防护玻璃，灯头外圈做了等距分布的竖向防滑棱，在需要调整光斑聚散度、拧动灯头检修内部组件时，即便戴着手套或者手上沾有少量油污，也能获得足够的旋转摩擦力，不会出现打滑脱手的情况。中段为电池容纳仓，是整个手电的主体承载结构，筒壁厚度经过受力校核，日常使用中从1.2米高度自由坠落到水泥地面时，筒壁不会发生凹陷变形，能够保护内部的供电组件不受冲击损坏，筒身同样做了和灯头呼应的防滑纹路，长时间手持握持时能够贴合手掌的受力曲线，减少长时间持握的疲劳感。尾段为开关与尾盖结构，尾盖采用旋转密封的装配方式，配合内置的密封胶圈，能够实现日常防泼溅的防护等级，在雨天户外使用或者意外溅到水的时候，不会出现内部电路短路的问题，尾盖的旋合行程做了限位设计，更换电池时不会把尾盖完全拧脱掉落，避免户外作业时尾盖遗失的问题。在设计过程中，所有装配段的同轴度公差控制在0.1mm以内，保证各段筒体拼接后没有明显的阶差，握持时不会有硌手的凸起，同时相邻装配段的配合间隙控制在0.05mm以内，既能够保证旋转装配的顺畅度，又不会出现间隙过大导致的晃动问题。从安装边界来看，这款手电的整体外径控制在30mm以内，总长度控制在120mm左右，属于典型的小型便携尺寸，不需要额外的专用固定支架，如果需要在设备上临时固定作为定点照明，搭配常规的30mm管径管夹就可以完成安装，适配现有通用五金配件的安装尺寸，不需要单独定制固定结构。在内部结构的排布上，发光组件的驱动电路板放置在灯头段的后侧，和电池仓之间设置有绝缘隔离垫，避免电池安装时出现短路风险，电池仓内部做了正极定位凸台，安装电池时不需要刻意调整方向，只要按照常规的电池极性放入就可以正常接触导通，降低日常使用的操作门槛。灯头前端的防护玻璃采用钢化材质，边缘做了倒角处理，装配时不会因为应力集中出现玻璃开裂的问题，玻璃和聚光杯之间设置有缓冲泡棉，受到冲击时能够吸收部分冲击力，保护发光元件不受损坏。开关组件采用内嵌式设计，开关按键的表面和筒身尾段的外圆弧面保持齐平，放在口袋里的时候不会因为挤压出现误触点亮的情况，节省电池电量，按键的按压力度设置在5N左右，按动的时候有清晰的反馈手感，不需要刻意用力就可以完成开关操作。整个筒体的所有棱角位置都做了R0.5以上的圆角处理，没有尖锐的边角，日常携带或者使用时不会刮伤衣物或者皮肤，兼顾了使用安全性和握持的舒适感。在结构强度校核阶段，针对筒身的防滑棱位置做了专项的受力分析，防滑棱的凸起高度控制在1mm，既能够保证足够的防滑摩擦力，又不会因为凸起过高在受到磕碰时出现棱边崩断的问题，防滑棱的根部做了圆角过渡，减少应力集中，提升结构的抗冲击能力。这款手电的结构设计没有采用复杂的异形曲面，所有结构都可以通过常规的车削加工完成，不需要特殊的定制刀具，量产时的加工难度低，装配流程简单，只需要按照顺序将各组件依次放入筒体，旋合各段筒身就可以完成整体装配，不需要复杂的调试工序，能够有效控制生产装配的成本。
