工业设备侧边安装式防护栏结构

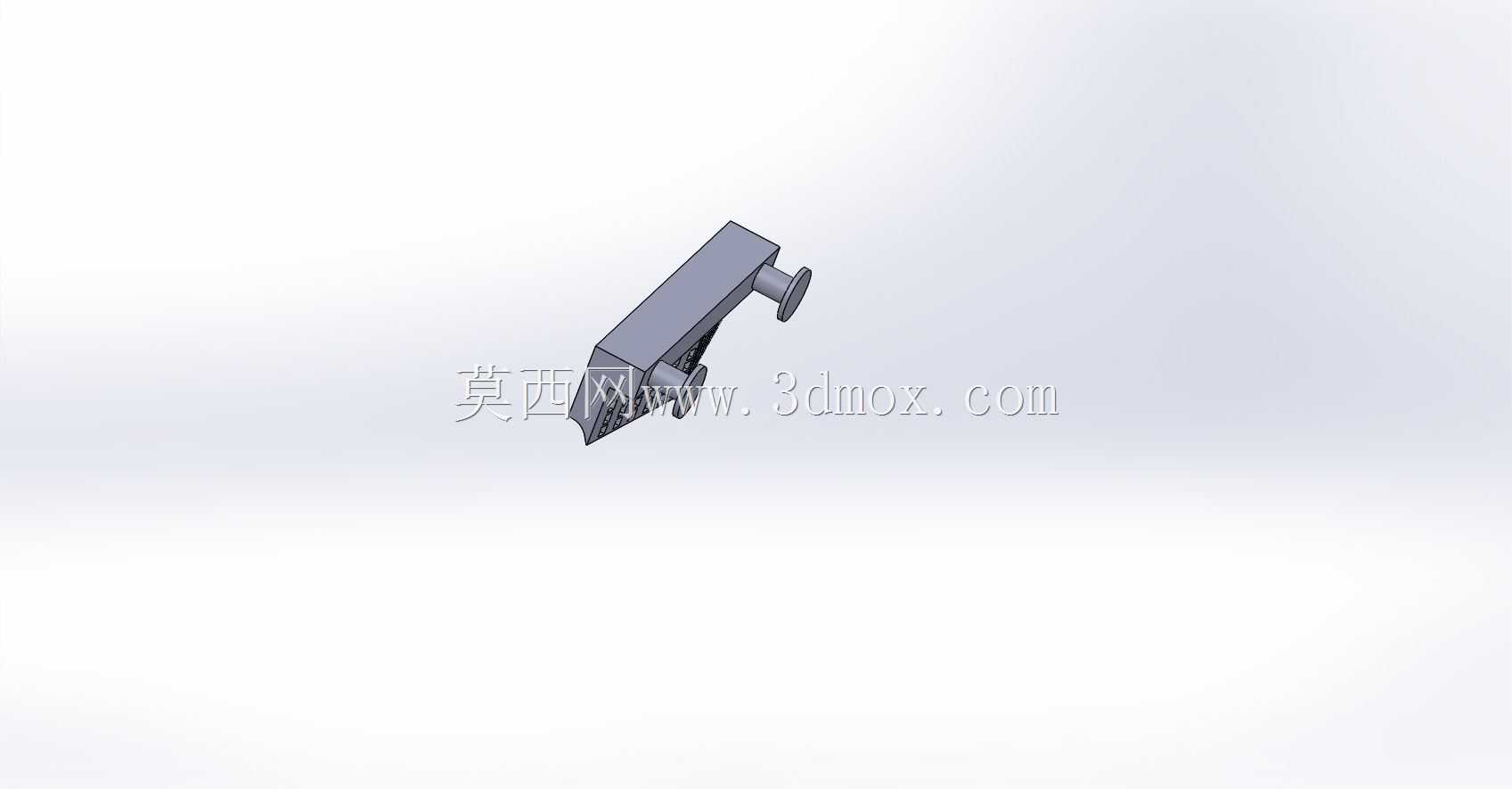

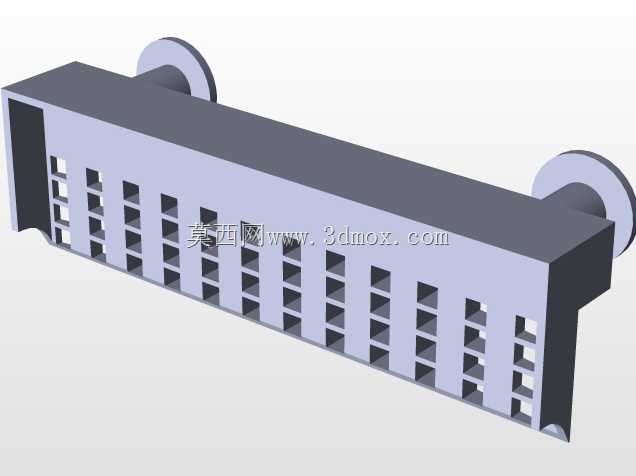

　　这款侧边安装式防护结构，主要面向自动化生产线、输送设备、机床操作区的临边防护场景，在设备运维、工件流转过程中承担物理隔离作用，避免人员肢体意外伸入设备运行区间，同时也能阻挡加工飞溅的细小切屑、工位上意外滑落的小型零件坠入设备传动间隙，减少非计划停机的清理频次。从结构设计逻辑来看，整体采用一体化折弯成型的主承载板，没有多余的拼接焊缝，避免长期受设备运行振动影响出现焊缝疲劳开裂的问题；安装端采用带定位轴颈的法兰式结构，安装时轴颈先穿入设备预设的安装孔完成径向定位，再通过法兰面的紧固件完成锁紧，相比平板式直接锁附的结构，能抵消大部分侧向冲击力，不会因为人员倚靠、物料剐蹭就出现安装位松动偏移。主防护面做了15度的斜角收边，

　　没有尖锐的直角棱边，一方面是避免安装、调试人员磕碰划伤，另一方面斜向的导向面能让意外撞击到护栏的工件顺着斜面滑向工位安全侧，不会直接硬接触造成护栏变形或者工件表面磕伤。从安装边界来看，安装法兰的两个固定孔中心距适配行业通用的40mm、50mm两种规格铝型材安装槽位，不需要额外做转接板就能直接固定在常规工业铝型材搭建的设备机架上；主防护板的伸出长度控制在120mm，既能够覆盖常见的传动轮、同步带、输送链条等运动部件的外露危险区间，也不会过度伸出占用工件流转的通道空间，不会干涉常规尺寸工件的上下料操作。在实际选型适配时，需要注意安装面的平面度公差不超过0.2mm，避免法兰锁紧后主防护板出现翘曲，导致防护间隙超标；

　　如果应用在有切削液喷淋的加工工位，可以在防护板内侧预留的卡槽里加装透明PVC挡板，不需要额外打孔就能完成固定，进一步提升防飞溅的效果。结构上所有的棱边都做了R2的圆角倒钝处理，没有毛刺飞边，符合机械安全设计的相关规范，不需要现场安装人员再做二次打磨处理。受力层面，主防护板采用2.5mm厚的冷轧钢板成型，正常成年人倚靠的侧向载荷下形变量不超过1mm，完全能满足工业现场常规的防护强度要求，不会因为轻微外力就出现永久变形。安装位的轴颈长度设计为12mm，刚好适配常用的3mm厚铝型材壁板加8mm厚的安装垫块的组合，锁紧后轴颈端面不会突出型材内侧，不会和型材内部走线的线缆、内置的传动部件产生干涉。另外在防护板的下端预留了20mm的离地间隙，方便日常清理工位地面的切屑、油污，不会因为护栏贴地导致杂物堆积在安装根部，减少清洁死角。
