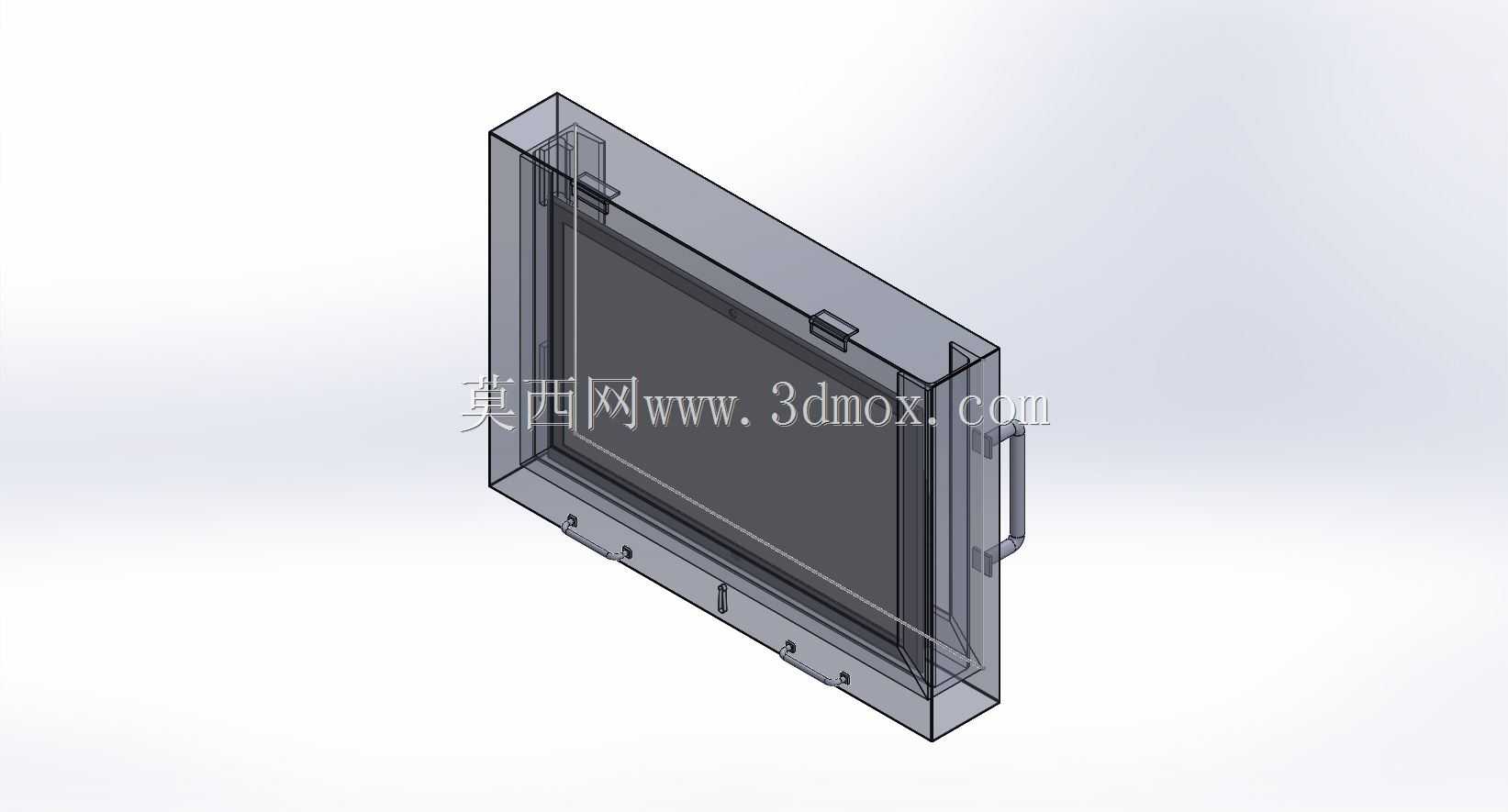

振动筛用筛箱组件结构设计

　　在散料处理的工业生产场景里，筛箱是振动筛分设备承担物料分级、除杂作业的核心承载构件，从矿山的矿石粒度分级、砂石骨料的规格筛分，到粮食加工的清选除杂、建材行业的粉料分选，几乎所有涉及散状物料粒度分选的工序，都需要依托结构可靠的筛箱组件来完成作业。这套筛箱组件在设计阶段，首先围绕筛分作业的动态载荷特性做了结构校核，整体采用框架式围板加侧置加强筋的结构形式，侧部预留的筛网安装压条槽，能够适配不同目数的编织筛网、冲孔筛板的快速装夹，不需要额外改制连接件就能完成筛面的更换调整，适配不同物料的筛分粒度需求。

　　从实际安装边界来看，这套筛箱的侧板采用等厚钢板折弯拼焊结构，两侧对称布置的振动电机安装座做了局部加厚处理，安装面的平面度公差控制在0.1mm以内，保证激振源安装后不会出现偏载力矩，避免作业过程中产生异常横向摆动。筛箱进料端设置了向下倾斜的导料衬板安装位，能够引导进入筛箱的物料均匀铺展在筛面宽度方向上，避免物料集中在筛面中部造成局部透筛率下降、筛网局部磨损过快的问题；出料端则根据筛分层数设置了对应的出料溜槽连接法兰，能够直接对接下游的输送设备或者集料仓，不需要额外做转接结构的设计。

　　设计过程中特意将筛箱的重心位置做了偏移校准，让整机作业时的激振力作用线恰好穿过筛箱的重心点，保证筛箱在振动过程中做平稳的直线往复运动，不会出现筛面物料跑偏、筛箱连接螺栓松动断裂的问题。侧板上预留的观察口位置，刚好对应筛网的张紧机构安装位，日常巡检时不需要拆开整个筛箱的密封罩，就能直接观察筛网的张紧度、磨损情况，及时调整张紧螺栓或者更换破损筛网，减少设备停机维护的时间。筛箱四周的密封槽结构，能够嵌入橡胶密封条，和上部的防尘罩、下部的接料斗形成密闭的筛分腔体，避免筛分粉料时出现粉尘外溢的问题，满足作业现场的职业健康防护要求。

　　考虑到筛分作业时物料对筛箱内壁的冲刷磨损，在筛箱的内侧壁、进料端衬板位置都预留了耐磨衬板的安装孔位，可以根据筛分物料的磨琢性选择安装橡胶衬板、高锰钢衬板或者聚氨酯衬板，延长筛箱本体的使用寿命，不需要因为局部磨损就整体更换筛箱构件。筛箱侧部设置的起吊孔位置经过重心核算，现场安装吊装时能够保持筛箱的水平姿态，方便和振动弹簧支座、激振器组件做对位装配，减少现场安装的调整工作量。整体结构没有多余的冗余设计，所有的加强筋布置都对应载荷传递的路径，既保证了筛箱在高频振动工况下的结构强度，避免长期作业出现焊缝开裂、侧板变形的问题，又尽可能控制了筛箱的整体重量，降低激振源的功率损耗，提升设备运行的能效比。在不同的筛分工况下，这套筛箱可以通过调整筛网的安装倾角、搭配不同激振力的振动电机，适配从细粉到粗颗粒的不同物料筛分需求，不管是干式筛分还是带喷淋的湿式洗筛作业，都能通过更换对应密封件、衬板来满足使用要求。
