扇形支座穿轴式楔块锁紧操作构件

　　在中小型输送线的工位止停、工装夹具的角度锁止、小型手动压力设备的行程限位场景里，这类穿轴式楔块操作构件是非常常见的手动执行部件，很多一线结构设计人员在做手动工位改造时，往往会优先选用这类结构，核心原因是其结构简单、动作直接、锁止可靠，不需要额外配置气动或液压动力源，完全依靠人力操作就能完成稳定的位置锁止与释放动作。

　　从实际功能逻辑来看，这个构件的核心作用是通过操作杆的摆动，带动内部楔块产生径向的挤压力，抱紧穿过支座中心的长轴，以此实现轴上搭载部件的位置固定；当反向扳动操作杆时，楔块松开，长轴即可沿轴向滑动或者随支座做角度调整，整套动作没有复杂的传动链，操作反馈直接，操作人员只需要很小的扳动力就能获得足够的锁止摩擦力，适合需要频繁调整位置、且锁止后需要承受一定轴向或径向载荷的手动工位。

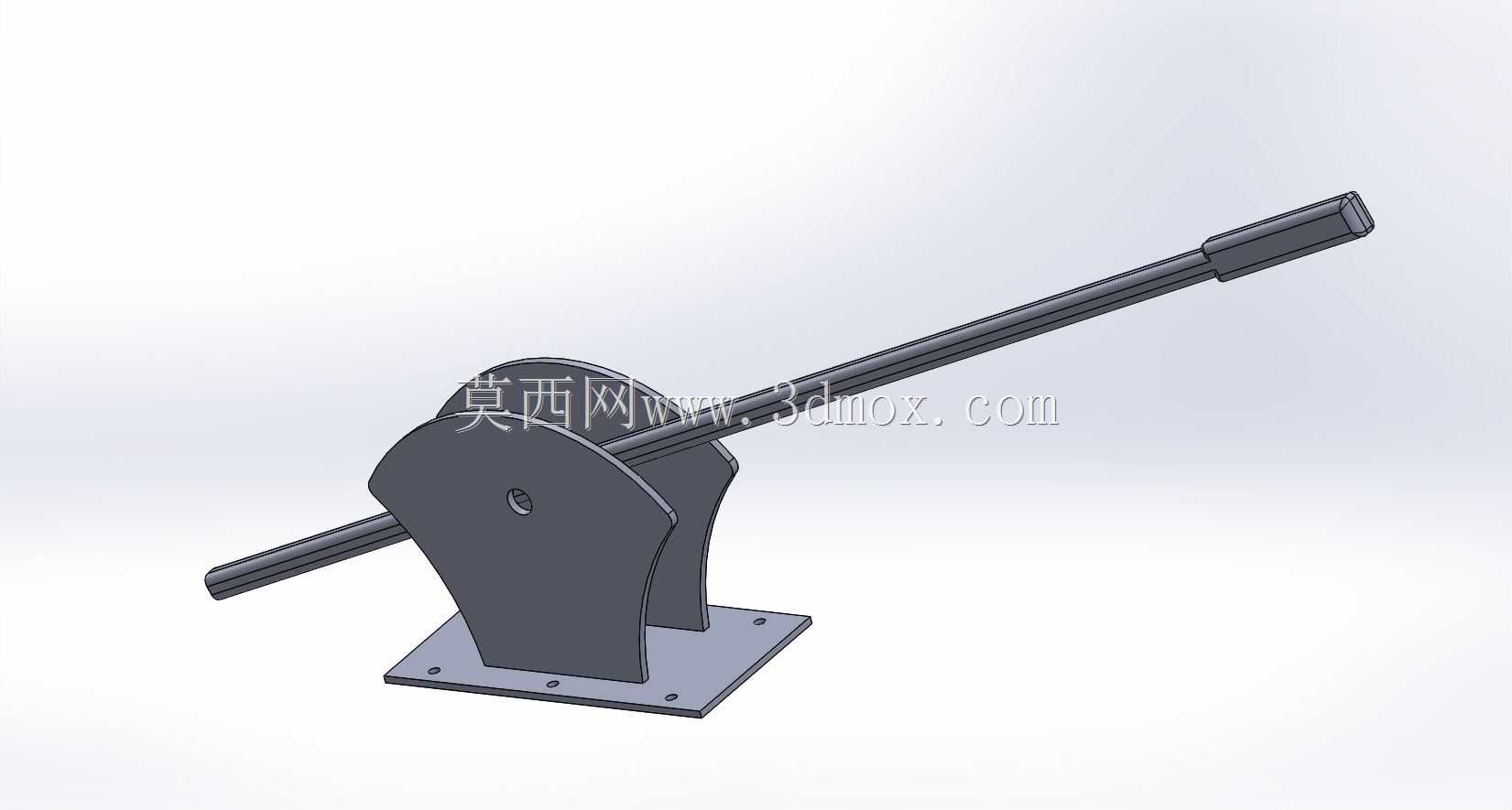

　　设计这套构件的时候，首先要考虑的是安装底座的适配性，底部的方形安装板预留了四个对称的安装孔，孔位间距按照常规的铝型材工作台安装基准设计，既可以直接通过螺栓固定在型材框架的T型槽上，也可以适配钢板焊接的机架安装面，安装板的厚度做了加厚处理，避免频繁扳动操作杆时底座产生形变，影响锁止精度。扇形的支座立板是整个构件的受力核心，两块对称布置的立板中间预留了楔块的安装腔，立板的扇形轮廓不是随意设计的，而是匹配操作杆的摆动行程，保证操作杆在锁止和释放两个极限位置时，都不会和立板产生结构干涉，同时立板上的轴孔做了同轴度公差约束，保证长轴穿过之后不会出现卡滞，滑动顺畅。

　　穿过支座的长轴采用了等截面的方轴设计，相比圆轴来说，方轴和楔块的接触面积更大，锁止时不会出现周向转动，锁止后的位置精度更高，轴的一端做了收窄的扁位处理，方便和外部的滑动载台、调整支架连接，不需要额外做转接件就能完成装配，另一端做了限位挡边，避免轴调整时从支座中整体滑脱，减少现场装配时的零件掉落风险。操作杆和内部楔块采用刚性连接，杆身做了加长设计，根据杠杆原理，更长的操作力臂可以降低操作人员的扳动力，哪怕是负载较大的锁止场景，也不需要用太大的力气就能完成锁止动作，杆的末端做了加粗的握持段，提升操作时的手感，避免长时间操作出现硌手的问题。

　　从安装边界来看，这套构件的整体安装占用空间非常紧凑，底座的安装尺寸控制在小型工作台的单块型材安装面范围内，不需要额外预留太大的安装空间，操作杆的摆动范围在扇形立板的轮廓以内，摆动时不会超出底座的安装投影太多，不会和周边的其他工位部件产生干涉，适合在布局紧凑的手动装配工位、检测工位上使用。在做结构校核的时候，重点要关注楔块和方轴的接触应力，根据实际需要承受的锁止载荷调整楔块的楔角，楔角设计在自锁角度范围内，保证锁止之后不会因为外部载荷的冲击出现自行松脱的问题，同时楔块和轴的接触表面做了表面硬化处理，减少频繁锁止释放带来的磨损，延长构件的整体使用寿命。

　　很多设计新手在做这类手动锁止结构的时候，往往会忽略立板和底座的连接强度，直接采用薄钢板折弯做支座，结果在频繁扳动操作杆的时候，立板出现外张变形，导致楔块的锁止力不足，这套结构在立板和底座的连接位置做了圆弧过渡，减少应力集中，同时立板和底座采用整体式的加工结构，相比焊接连接的支座，整体刚性更好，长期使用也不会出现连接位置开裂的问题。另外在装配的时候，楔块和安装腔之间预留了合适的间隙，既保证楔块能够灵活动作，不会出现卡滞，也不会因为间隙过大导致锁止时出现旷量，影响锁止后的位置精度。

　　在实际的生产线应用里，这类构件经常被用在手动流水线的挡料机构上，通过扳动操作杆，带动挡块伸出或者收回，实现工装板的止停和放行，也会用在小型焊接工装的角度调整上，松开楔块之后可以调整工装的翻转角度，锁止之后就能进行焊接作业，还可以用在手动裁切设备的行程限位上，调整长轴的伸出长度，就能控制裁切的行程尺寸，适配不同规格的工件加工需求。相比带动力的自动锁止机构，这类纯机械的手动构件故障率极低，不需要布置气管、电缆，也不需要配套的控制阀、继电器等电气元件，后期维护非常简单，只需要定期在楔块和轴的接触位置涂抹少量润滑脂，就能保证长期顺畅使用，对于一些没有气源、电源的简易工位，或者预算有限的小型设备改造项目来说，是性价比非常高的结构方案。
