工业离心式鼓风机总成结构设计

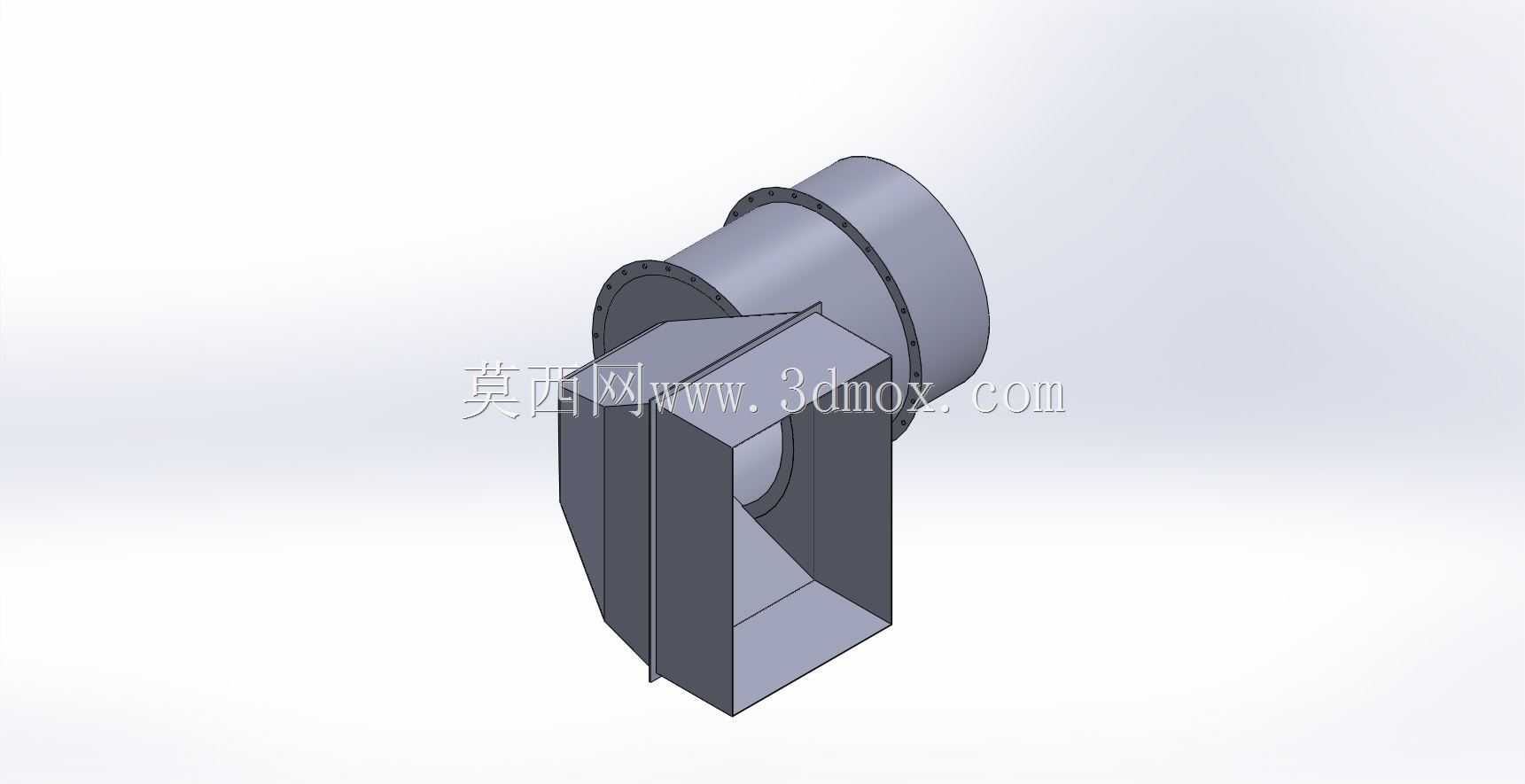

　　在工业厂房通风换气、生产工艺送风、除尘系统引风、锅炉鼓风等场景中，鼓风机是承担气体输送与压力提升的核心设备，这款总成结构的设计围绕实际工况的安装适配、运行稳定性与气流效率展开，没有冗余的装饰性结构，所有外形特征都服务于功能实现与安装需求。从结构组成来看，该总成集成了蜗壳流道、进风接口、出风法兰、叶轮安装腔体几个核心部分，进风端采用圆形法兰接口，可直接对接圆形通风管道，法兰上预留的螺栓孔位按照通用通风管道的连接标准排布，现场安装时无需额外加工转接件，能直接匹配常规的风管密封垫片与螺栓规格，降低现场施工的适配成本。出风段采用方形变径结构，这一设计并非随意选择，而是针对很多工业场景中方形风道的安装需求，省去了现场做方圆变径接头的工序，

　　同时变径段的过渡曲面做了平滑处理，避免气流在变径位置产生涡流损失，提升风机的运行效率。叶轮安装腔体位于蜗壳的中心位置，腔体的内径尺寸匹配常规后向式离心叶轮的安装边界，内部预留了电机轴穿入的空间与轴承座的安装位，设计时考虑了不同功率电机的适配余量，腔体侧壁的加强筋结构沿着蜗壳的受力方向排布，能承受风机高速运行时产生的气流脉动压力与振动载荷，避免长期运行出现蜗壳变形的问题。蜗壳的型线按照对数螺旋线的轨迹设计，这是离心风机的核心流道特征，能保证叶轮甩出的气体沿着蜗壳型线顺畅导向出风口，减少气流在蜗壳内部的碰撞损失，蜗壳的板材厚度选型按照中低压风机的运行压力要求确定，侧壁与端盖的连接采用折边加螺栓紧固的结构，既保证连接强度，

　　也方便后期拆解维护叶轮与轴承部件。安装底座的结构与蜗壳底部做了一体化设计，底座上的安装孔位按照通用风机的安装尺寸标准设置，可直接固定在混凝土基础或者钢架支架上，底座的承重面做了平整处理，能保证安装时风机的水平度，减少运行时的振动传递。在实际应用中，这类鼓风机总成可适配不同功率的驱动电机，根据现场需要的风压风量参数匹配对应规格的叶轮，既可以用于车间整体的通风换气，也可以接入除尘系统作为引风动力，或是用于生产线上的物料气力输送、设备的冷却送风等场景。设计过程中充分考虑了不同安装场景的边界限制，整体的外形尺寸控制在常规工业风机的安装空间范围内，进出风口的位置可以根据现场管道走向做适配调整，法兰的连接尺寸兼容国内主流的通风管道标准，

　　不需要额外定制转接配件。结构上没有采用复杂的异形结构，所有钣金件都可以通过常规的剪切、折弯、焊接工艺加工完成，加工难度低，适合批量生产，同时各个连接部位的密封面都做了平面度处理，能减少运行时的漏风损失，提升风机的整体运行效率。针对运行时的振动问题，设计时在底座与蜗壳的连接位置预留了减震器的安装空间，用户可以根据现场的减震需求加装橡胶减震器或者弹簧减震器，降低振动对周边设备与建筑结构的影响。进风端的法兰位置还预留了防护网的安装位，在一些敞开式进风的场景中，可以加装防护网避免杂物吸入叶轮造成设备损坏。整个总成的结构拆分逻辑清晰，各个部件之间的连接都采用可拆卸的螺栓结构，后期维护时不需要破坏整体结构，就可以完成叶轮清理、轴承更换、密封件更换等常规维护操作，降低设备的全生命周期使用成本。流道设计时充分考虑了气流的流动阻力，所有转角位置都做了圆弧过渡，没有直角突变的结构，能有效降低气流噪声，提升设备运行时的NVH表现，适合对噪声控制有一定要求的车间环境使用。
