勒克瑙火车站塔楼尖顶造型结构

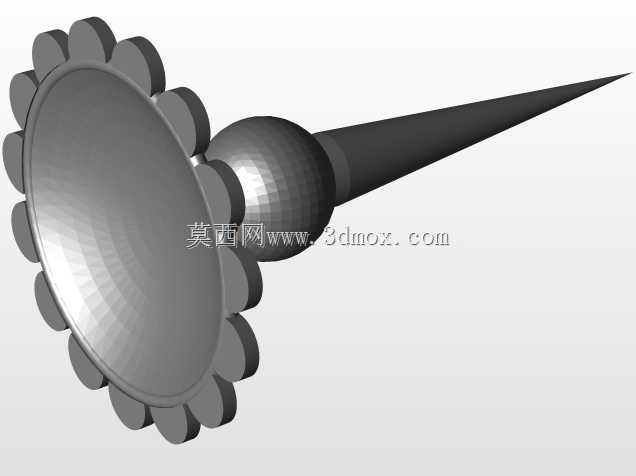

　　该塔楼尖顶构件主要应用于大型公共交通建筑的屋面装饰与标识系统，作为火车站这类高流量公共建筑的制高点结构，承担着建筑视觉焦点、方位标识、屋面收边装饰的多重作用，日常使用中需要适配户外长期暴露的环境，兼顾造型辨识度与结构安装的可靠性。从结构设计逻辑来看，整个构件采用三段式回转对称结构，底部为带齿状花边的圆盘基座，中部衔接球形过渡段，上部为收尖的锥形长杆，整体完全沿中心轴对称，这种结构形式一方面适配建筑屋面的中心安装点位，保证从建筑四周任意角度观察都能获得一致的视觉效果，另一方面回转体的结构形式也大幅降低了建模与后续加工的难度，不管是采用3D打印制作缩比模型，还是采用金属钣金、铸造成型制作实体构件，都能依托对称结构减少加工工序，降低成型误差。

　　在安装边界的考量上，底部圆盘基座的直径是整个构件最大的外形尺寸，设计时需要匹配屋面预留的安装基座尺寸，齿状花边的外沿不能超出屋面预埋件的固定范围，避免出现安装悬空的问题；基座底面设计为平面结构，能够直接贴合屋面的混凝土或者金属安装基面，通过圆周分布的固定点位完成锁紧，不需要额外做角度适配，降低现场安装的调整难度。中部的球形过渡段主要承担结构应力分散的作用，将上部细长锥杆传递的风载、自重荷载均匀分散到底部圆盘基座上，避免细长杆直接与平板基座连接出现应力集中，导致长期使用后连接部位断裂；球形段的直径小于底部圆盘、大于上部锥杆的根部直径，形成平缓的尺寸过渡，同时也在视觉上弱化了细长锥杆的突兀感，让整个尖顶的造型层次更丰富。

　　上部的锥形长杆从根部到尖顶采用等斜率收窄的设计，锥度经过反复调整，既保证尖顶的挺拔视觉效果，又不会因为锥度过小导致杆身过细、结构刚度不足，在户外大风环境下出现过大的挠度变形甚至共振；尖顶末端做极小的圆角处理，避免加工和安装过程中出现锐边伤人的问题，同时也减少尖端积灰、积水造成的腐蚀隐患。整个构件的外表面全部采用光滑连续的曲面设计，没有突兀的棱角和凹槽，一方面能够减少户外环境下的积灰挂污，降低后期清洁维护的频次，另一方面光滑曲面的风阻系数更低，能够有效降低强风天气下构件承受的风荷载，提升结构的安全冗余。

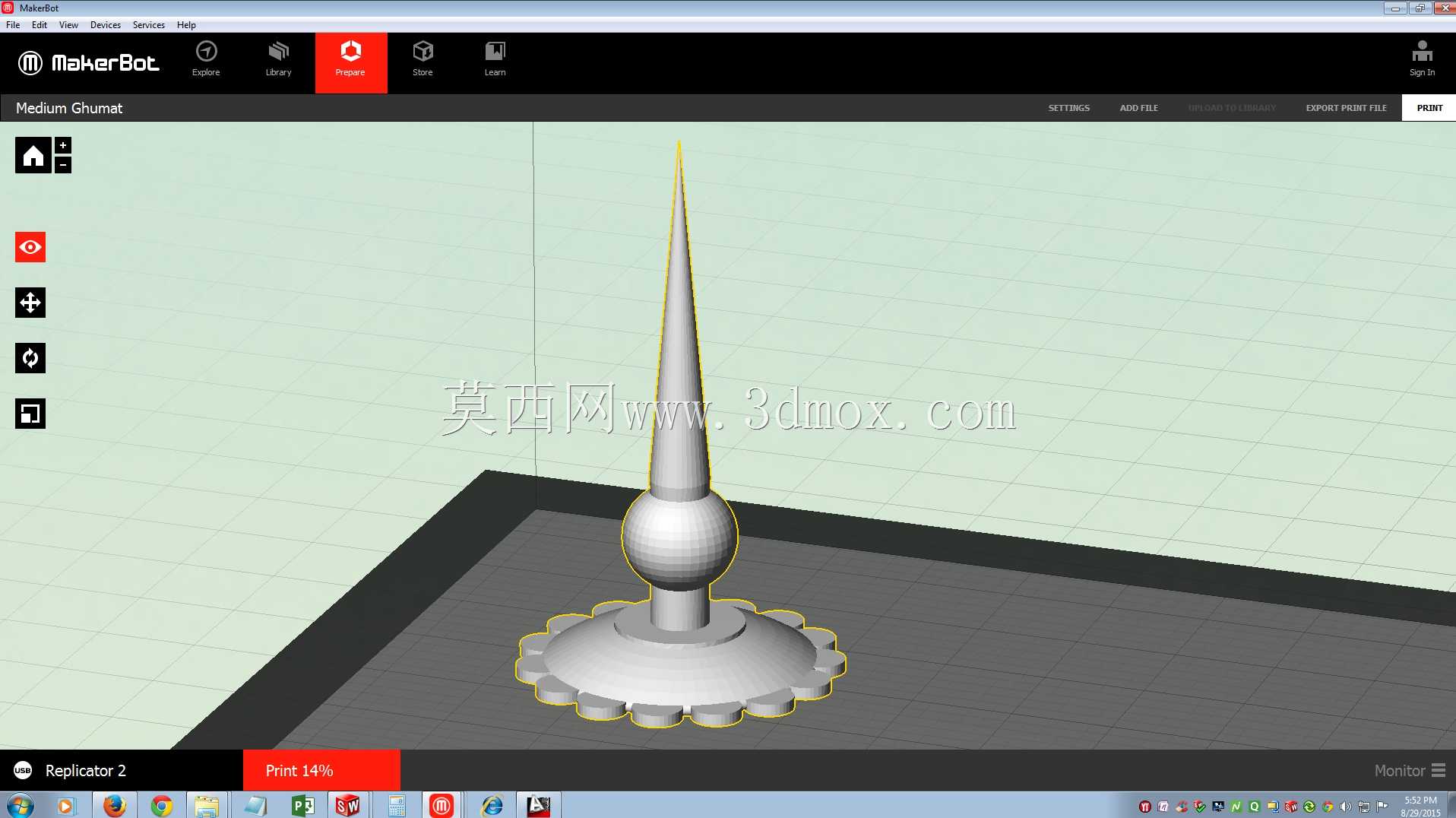

　　从三维建模的实现角度来说，该构件全部采用回转特征构建，先绘制过中心轴的半剖面轮廓线，通过回转命令生成主体结构，底部圆盘的齿状花边采用圆周阵列的方式生成单个齿形后阵列排布，保证每个齿形的尺寸、角度完全一致，建模过程中需要重点关注各段衔接位置的曲率连续性，避免出现折线、棱边破坏曲面的顺滑度；同时建模时需要提前预留安装孔位的位置，在基座圆盘上按照实际安装的螺栓分布预留沉孔，保证后续加工或者3D打印时不需要二次打孔，直接就能完成装配。在实际项目应用中，这类尖顶构件除了作为实体建筑的装饰结构，也常被制作成缩比模型用于建筑沙盘、文创周边、建筑教学演示，不同应用场景下可以等比例缩放整体尺寸，不需要调整各段的比例关系，就能保持原造型的辨识度；如果是用于3D打印的微缩模型，还可以适当加厚锥杆的壁厚，避免打印过程中细长杆出现翘曲、断裂的问题，底部基座可以适当增加配重，提升模型放置的稳定性。
