基于Arduino的GRBL六轴数控控制板

项目分类:3D打印机 发布时间:2021-10-16 ID:328382
  • 基于Arduino的GRBL六轴数控控制板
  • 基于Arduino的GRBL六轴数控控制板

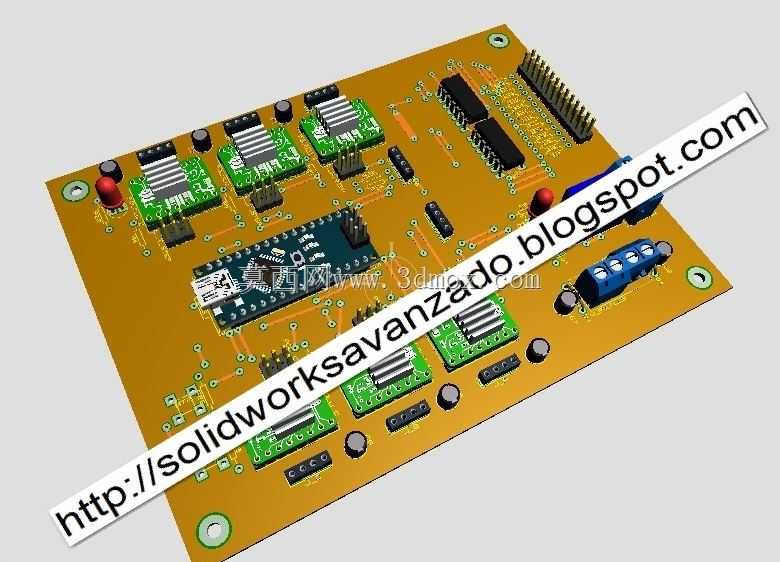

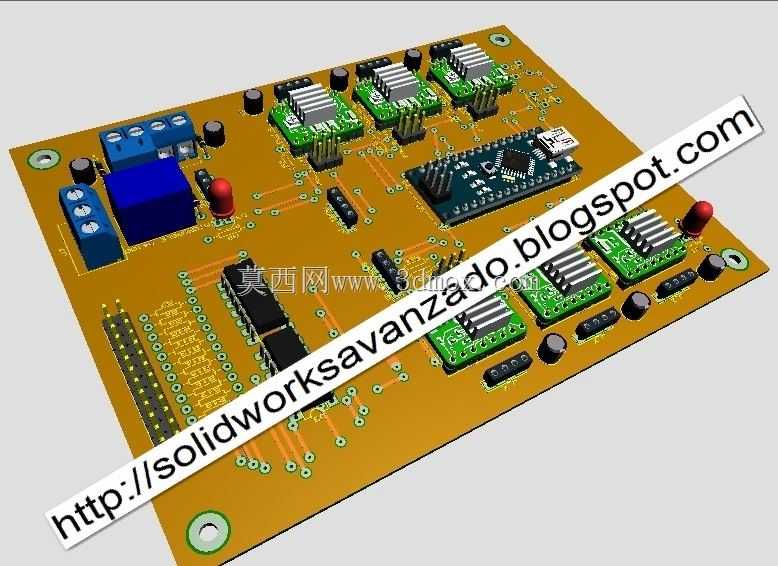

  这款六轴数控控制板的设计,最初是为了适配桌面级小型CNC加工设备、多轴联动3D打印平台以及小型雕刻设备的运动控制需求,在桌面级制造设备的DIY改装、小型加工工位的控制方案搭建场景中,这类集成化控制板能够大幅减少多模块接线的复杂度,降低设备组装过程中的接线故障概率。从实际使用场景来看,该控制板可同时驱动六路步进电机,支持XYZ三个直线轴搭配A、B、C三个旋转轴的联动控制,能够满足多面雕刻、复杂曲面加工、多自由度机械臂末端执行器控制这类需要多轴协同的作业需求,相比常规的三轴控制板,它拓展了设备的加工维度,让小型桌面设备也能完成原本需要工业级多轴机床才能实现的复杂走刀路径。

  在功能设计上,板载集成了Arduino核心控制模块,直接适配GRBL开源运动控制固件,不需要额外外接核心控制单元,用户只需要通过USB接口连接上位机,即可完成G代码的传输与解析,实现运动轨迹的精准控制。每一路步进电机驱动都预留了独立的驱动模块安装位,支持常见的A4988、DRV8825等步进驱动模块的直插安装,驱动模块下方预留了足够的散热空间,可加装散热片来应对长时间连续加工时的发热问题,避免驱动过热导致的丢步、停机故障。板载的电源输入模块集成了整流、滤波与稳压电路,支持宽电压直流输入,能够同时为核心控制单元、步进驱动模块、外接限位开关、主轴控制接口提供稳定的电源供给,不需要额外搭配多路独立电源模块,简化了设备的电源布线。接口部分除了六路电机驱动接口外,还预留了限位开关接口、主轴启停控制接口、冷却系统控制接口、急停按钮接口,所有接口都采用标准排针布局,接线时可直接通过杜邦线连接对应外设,不需要额外焊接,降低了组装门槛。

  从设计思路来看,这款控制板采用了单面板集成布局,将强电驱动部分与弱电信号部分做了分区排布,电源输入与电机驱动接口布置在板卡的边缘区域,核心控制模块与信号接口布置在板卡中部,减少大电流走线对弱电控制信号的电磁干扰,避免信号干扰导致的运动轨迹偏移、控制指令误触发问题。走线设计上,电机驱动的大电流走线做了加宽处理,能够承载每轴最高2A的持续电流输出,满足42型步进电机的驱动电流需求,信号走线则尽量缩短长度,减少信号传输过程中的衰减与干扰。板卡的四个角预留了标准的安装固定孔,孔位间距匹配常见的桌面级CNC设备、3D打印机的控制盒安装尺寸,安装时可直接通过铜柱固定在设备控制箱内部,不需要额外打孔调整。板卡上还预留了状态指示灯位置,包括电源指示灯、运行状态指示灯、故障报警指示灯,设备运行过程中可直接通过指示灯状态快速判断控制板的工作状态,排查故障时不需要借助额外的检测工具,就能快速定位电源、通讯、驱动等模块的异常问题。

  在安装边界上,板卡整体外形为矩形,所有外接接口都朝向板卡外侧排布,接线时不会出现接口与安装结构干涉的问题,驱动模块安装位上方预留了10mm以上的空间,既满足散热片的安装需求,也能避免驱动模块与控制盒盖板产生挤压。板载的USB接口采用直立式排布,位置靠近板卡边缘,连接上位机数据线时不会被周边的电容、接线端子等元件遮挡,插拔操作十分方便。考虑到实际加工场景中可能存在的粉尘、切削液飞溅问题,板卡的元件排布尽量避免了过高的元件突出,安装时可搭配透明亚克力防护盖板,既不影响状态指示灯的观察,也能阻挡粉尘与切削液落到板卡表面,降低元件短路、腐蚀的风险。实际测试中,这款控制板能够稳定支持最高100kHz的步进脉冲输出,配合细分设置合适的步进驱动,可实现0.01mm的运动控制精度,满足小型雕刻、PCB加工、3D打印这类对精度有一定要求的作业需求,同时六轴的拓展性也让它可以被改装应用到小型机械臂、多轴送料机构、旋转工作台等需要多轴运动控制的场景中,不需要重新设计控制板,只需要调整固件参数即可适配不同的设备结构。
