铁路沿线小型信号值守用房结构设计

在铁路站场、区间沿线以及工矿企业专用线的布设场景中，这类小型信号用房是承载信号控制设备、提供值守作业空间的核心配套构筑物，区别于大型站房的复合功能，其设计逻辑完全围绕信号设备的运行防护、现场作业的基础需求展开，没有冗余的功能堆砌。从实际使用场景来看，这类用房通常设置在道岔集中区段、区间信号点或者厂矿铁路的调度节点旁，内部需要放置信号继电器、轨道电路设备、通信终端等小型工控设备，同时要预留1-2名值守人员临时作业、巡检记录的空间，因此整体空间尺度控制得十分紧凑，不会占用过多线路旁的宝贵土地，也能减少长距离信号传输带来的线缆损耗与干扰问题。

设计过程中首先要考虑的是户外长期服役的防护需求，双坡屋顶的结构形式并非单纯的造型选择，而是为了快速排走雨季的降水、冬季的积雪，避免屋面积水渗漏影响内部电子设备的正常运行，坡顶的挑檐尺寸经过适配，刚好可以遮挡墙面的门窗区域，减少雨水对门窗密封胶条的直接冲刷，延长围护结构的维护周期。房屋底部设置的三级台阶，是结合沿线场地的常规高差设计的，既可以避免雨季场地积水倒灌进室内，也能让巡检人员进出时清理鞋底的泥沙，减少室内扬尘对精密信号设备的影响。

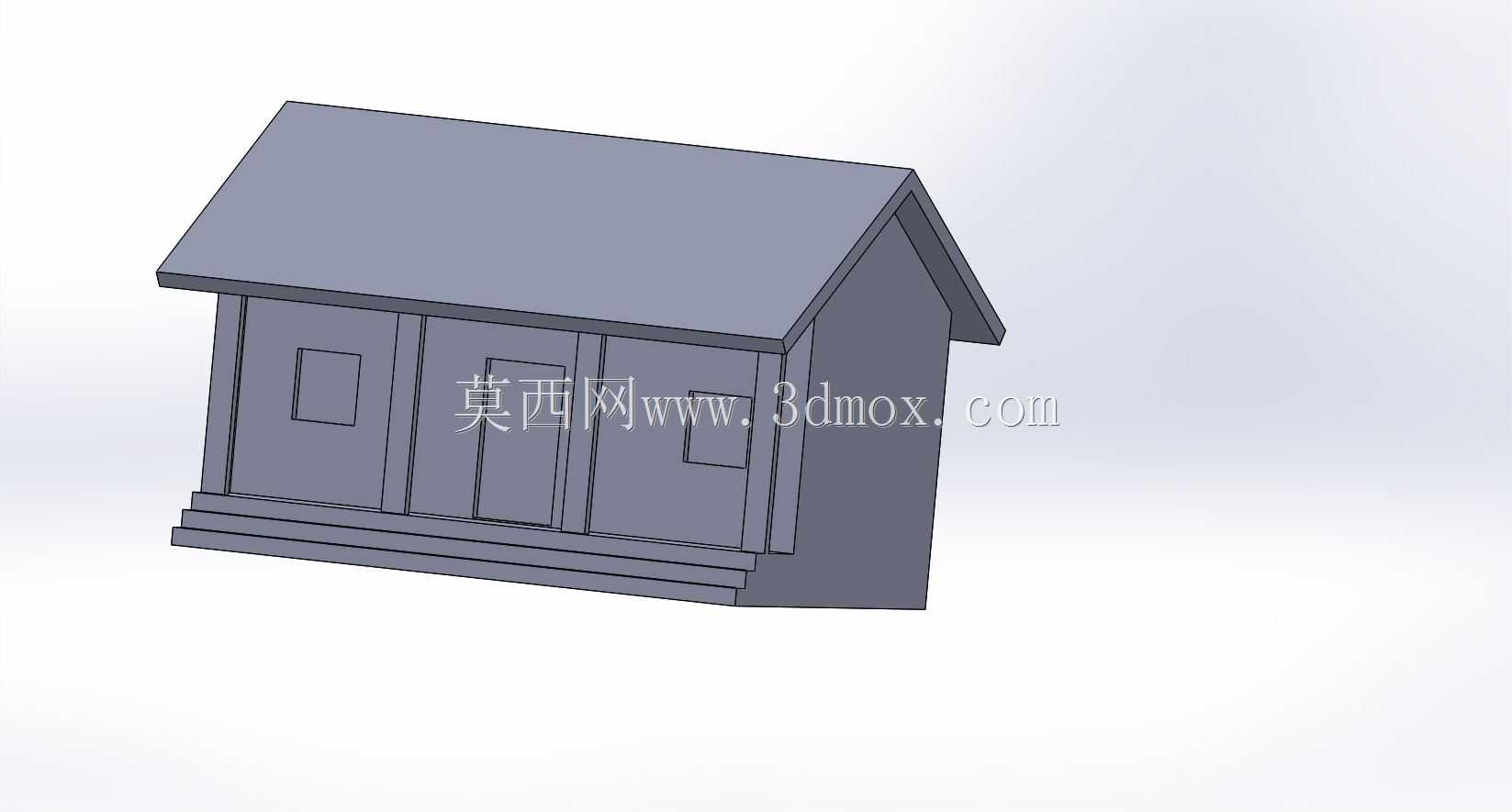

从外形尺寸与安装边界来看，这类小型用房的面宽控制在适配三扇立面构件的尺度，中间为入户门，两侧为采光观察窗，进深尺寸刚好满足设备机柜摆放与人员通行的最小需求，整体外轮廓规整，没有突出的外置构件，在现场安装时不需要额外开挖大范围的基础，仅需要在预设点位做硬化混凝土地坪即可完成布设，能够大幅缩短现场施工的周期，适配铁路沿线天窗点施工的时间限制。立面的门窗布局也经过实际工况考量，两侧的窗户位置刚好对应室内设备机柜的侧面，既可以提供自然采光减少日常照明的能耗，也方便巡检人员在室外就通过窗户观察内部设备的运行指示灯状态，不需要每次都开门进入，提升日常巡检的效率；中间的入户门宽度满足小型设备机柜的搬运需求，同时门的密封结构做了适配，能够阻挡户外的粉尘、蚊虫进入室内，降低设备积灰带来的故障概率。

结构设计上整体采用规整的矩形承重布局，墙体厚度满足户外保温、隔热的基础要求，能够在不同气候区域维持室内温度的相对稳定，避免极端高低温影响信号设备的运行精度，屋顶的承重冗余考虑了常规积雪、检修人员临时踩踏的载荷，不需要额外做复杂的加固处理，整体构件的标准化程度很高，所有立面构件、结构件都可以在工厂预制完成，运输到现场后直接拼装，不需要在现场进行大规模的湿作业，既降低了施工对线路正常运行的干扰，也能更好地控制施工质量。在实际布设时，这类用房的安装边界需要与铁路线路保持规定的安全距离，同时要避开线路排水的冲刷区域，模型的规整外廓可以直接导入站场总装布局中，快速完成点位的排布与碰撞检查，提前校验用房与周边信号机、线缆沟、轨道设施的位置关系，避免现场布设时出现位置冲突。不同于民用建筑的复杂造型设计，这类信号用房的所有结构细节都围绕功能需求展开，没有多余的装饰构件，每一处尺寸、每一个结构形式都对应实际使用中的具体需求，能够很好地适配铁路、工矿专用线等场景的信号配套设施布设需求，为信号设备提供稳定可靠的运行空间，也为现场巡检、值守人员提供基础的作业遮蔽场所。
