工装夹具配套定位锁紧用销座结构

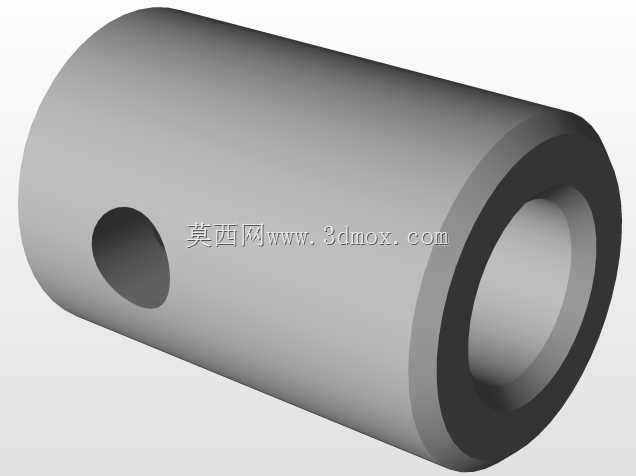

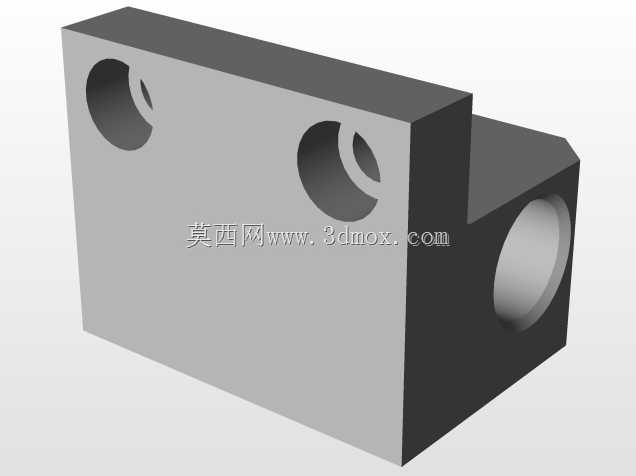

在工装夹具的实际应用场景里，这类销座结构是定位锁紧环节的核心承载件，常见于焊接工装、机加工夹具、装配线定位模组中，主要承担销体的导向、承载以及位置锁定功能，区别于普通圆柱销的独立使用形式，该结构将销体的安装基座与导向限位做了一体化设计，避免了分体式装配带来的累计公差偏移问题。从实际设备用途来看，这类结构多用于需要频繁插拔定位销的工位，比如汽车焊装线的车身分拼夹具，工人需要快速切换工件定位状态时，该销座内置的销体可以沿导向孔做轴向伸缩，侧面的锁紧结构能在销体伸出到位后自动卡紧锁止，防止加工过程中销体受振动回退，导致工件定位失效。从功能特性上分析，该结构的主体采用方块式安装基体，三个安装面均做了平面度精加工处理，可直接贴合夹具基板的安装面做锁固，不需要额外加装调整垫片；基体上开设的大直径通孔为销体的运动导向孔，孔壁做了珩磨处理，表面粗糙度控制在Ra0.8以内，保证销体伸缩时的顺滑度，不会出现卡滞问题；导向孔旁的小直径偏心孔为锁紧钢珠的安装孔，当销体伸出到设定位置时，销体上的环形卡槽刚好与钢珠位置对齐，弹簧推动钢珠卡入卡槽完成锁止，按压侧面的解锁顶杆即可推动钢珠脱离卡槽，实现销体的快速回缩。设计思路上，该结构没有采用传统的销座加独立锁紧机构的分体方案，而是将锁紧组件完全集成在基体内部，大幅压缩了整体安装空间，对于安装空间受限的紧凑型夹具来说，这种集成设计能减少30%以上的安装占用面积；基体外侧的半圆弧槽是为了适配夹具上的圆形安装靠山，安装时可以直接卡在靠山圆柱面上做预定位，降低安装时的找正难度，两个对称分布的月牙形槽是减重槽，在不降低基体结构强度的前提下，削减了非受力区域的材料用量，既降低了零件自重，也减少了加工时的材料去除量，压缩加工成本。外形尺寸与安装边界方面，该结构的主体安装面为矩形，长宽尺寸控制在常规夹具的安装孔距范围内，四个角做了小尺寸倒角处理，避免安装时与相邻夹具组件发生干涉；销体伸出基体端面的长度符合工装定位的通用标准，伸出段的圆柱部分做了导入倒角，插入工件定位孔时可以自动修正小范围的位置偏差，不会出现销体与孔边顶撞的问题；基体上的安装沉孔深度经过精确计算，锁固螺栓拧入后螺栓头完全沉入沉孔内，不会突出基体表面，避免对工件的上下料造成剐蹭；侧面的解锁顶杆突出基体表面的高度控制在合理范围，既方便工人按压操作，也不会因为突出过长被工件意外触碰导致误解锁。在实际选型适配时，需要注意该结构的销体直径与工件定位孔的配合公差，通常选间隙配合的公差带，保证插拔顺畅的同时控制定位间隙在允许范围内，基体的材质可根据使用场景选择，普通机加工场景用45号钢调质处理即可满足强度要求，焊接场景则需要选用耐热性更好的合金钢，表面做发黑处理提升防锈能力，频繁插拔的工况下可以在导向孔内加装铜套，提升结构的整体使用寿命，减少后期维护更换的频率。
