多工位可调式轨道型材弯曲成型工装

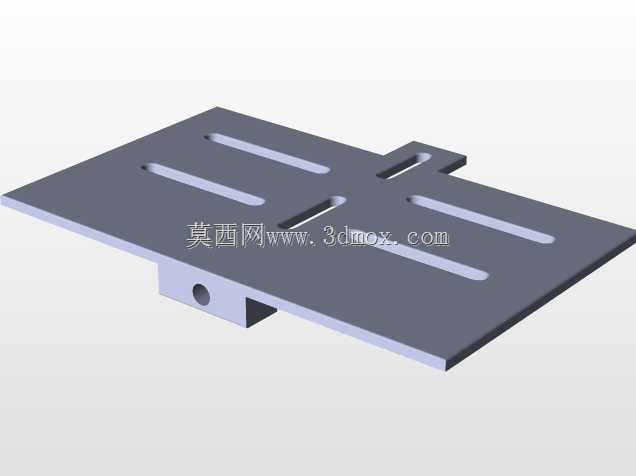

　　在金属型材加工、轨道交通配套构件生产、轻型钢结构预制的现场作业环节里，轨道类型材的定曲率弯弧作业一直是小批量定制生产里的常见痛点，常规的大型弯管设备适配性差，针对窄幅、薄壁厚的轨道类型材，很容易出现弯弧段起皱、曲率不均、侧边压痕超差的问题，这套可调式多工位弯曲工装，就是针对这类窄幅轨道型材的小批量弯制作业设计的专用作业机构。整套机构以一块平整的钢制安装基板作为承载基准，基板上加工有多组成平行排布的长条形安装槽，所有的成型滚轮组件都可以沿着长槽调整固定位置，以此适配不同曲率半径、不同宽度规格的轨道型材弯制需求，不需要额外更换模具配件，只需要松开滚轮的锁紧紧固件，调整到对应刻度位置重新锁紧，就可以快速切换作业参数，

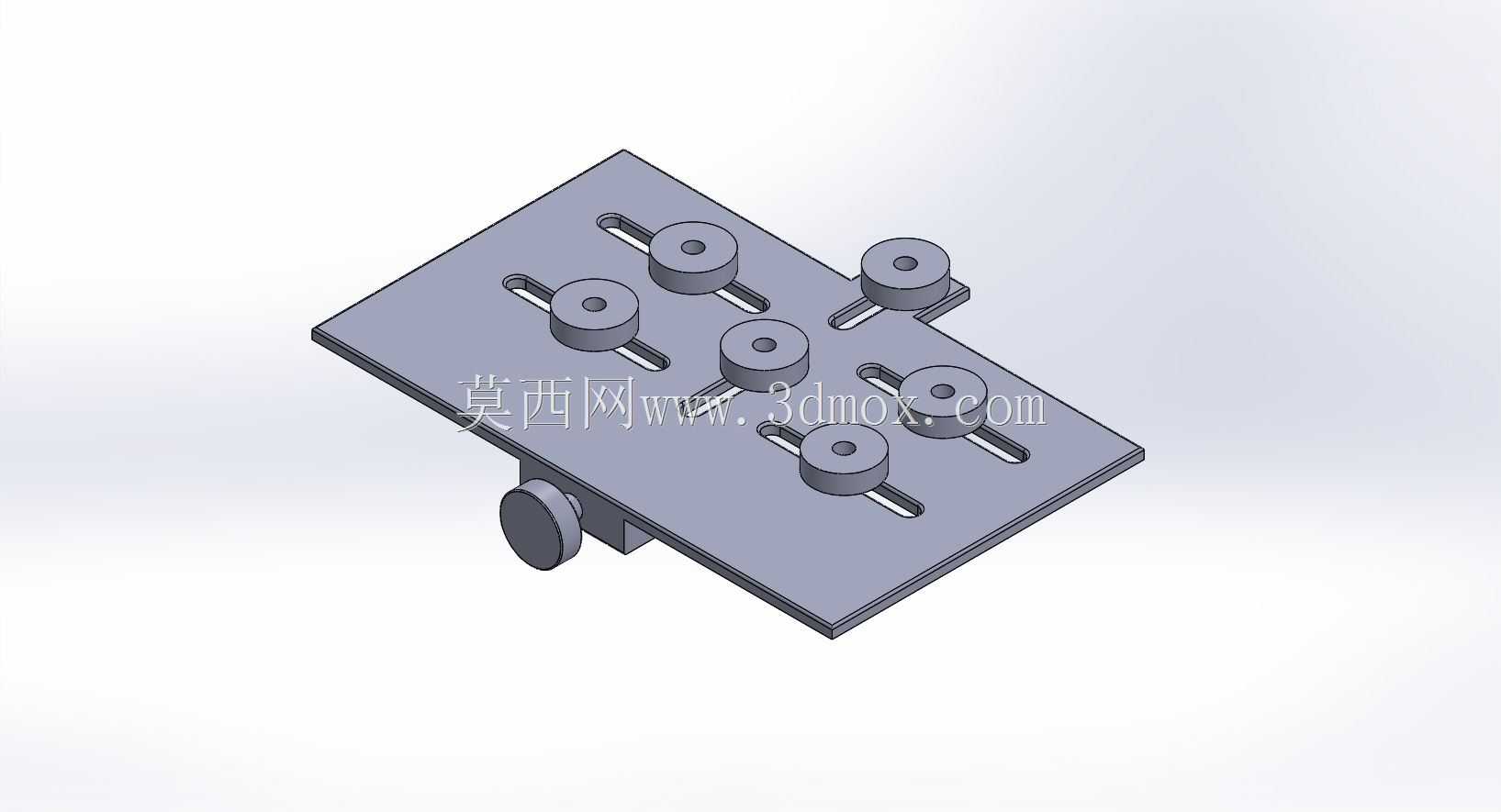

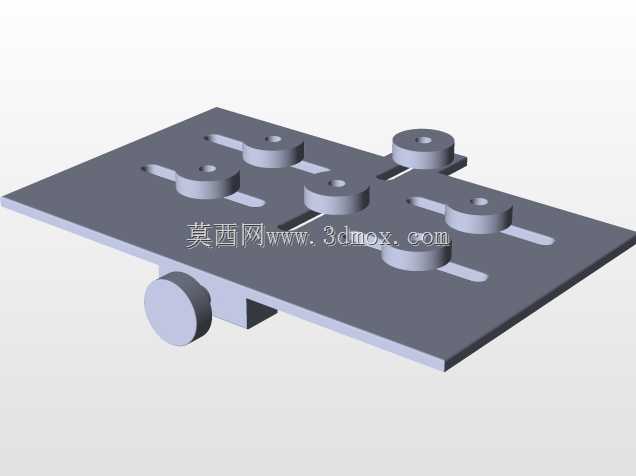

　　适配现场多规格小批量的生产节奏。从结构布局来看，基板上共布置了七组成型滚轮，其中六组为从动导向压轮，分布在型材进料的两侧路径上，负责约束型材的进料方向，同时从型材的上下、侧边提供限位支撑，避免型材在弯制过程中出现侧向偏移、平面翘曲的问题，剩下的一组驱动滚轮布置在基板的侧下方，连接外部的动力输入轴，作业时通过摩擦力带动型材沿着预设的滚轮间隙向前送进，在多组滚轮的逐步约束下，让型材沿着设定的曲率轨迹发生塑性变形，最终得到符合弧度要求的成型轨道。设计过程中特意将所有滚轮的安装轴都设计成等高同轴结构，滚轮的轮面根据常见轨道型材的截面轮廓做了适配的圆弧倒角，不会在型材表面留下硬压痕，

　　长条形安装槽的长度覆盖了从最小弯弧半径到常规大半径弯弧的调整行程，安装基板的四个边角预留了标准的设备安装孔，可以直接固定在车间的通用作业台面上，也可以配套移动支架做成现场移动式作业单元，不需要复杂的地基固定。实际作业时，操作人员只需要根据待加工型材的截面宽度、目标弯弧半径，提前调整好各组滚轮的位置，将型材的端头从进料端插入滚轮间隙，启动驱动轮带动型材匀速通过，一次走刀就可以完成整段型材的连续弯弧作业，相比传统的手工火焰弯制、分段压型的作业方式，成型后的轨道曲率一致性更好，型材截面的变形量控制在公差允许范围内，不需要后续大量的校形工序，尤其适合护栏轨道、轻型输送线导轨、装饰类弧形金属轨道的加工作业。

　　整套机构的安装边界控制在常规作业台的承载范围内，整体结构没有复杂的液压或电控元件，纯机械结构的可靠性高，日常维护只需要定期给滚轮轴承加注润滑脂，检查滚轮轮面的磨损情况即可，即使是加工现场的普通操作人员，经过简单的参数调整培训就可以独立完成作业，不需要配备专业的设备操作人员。在设计建模阶段，特意对所有滚轮的位置调整行程做了干涉校验，确保在全行程调整范围内，滚轮组件之间、滚轮与安装基板之间不会出现运动干涉，同时对驱动滚轮的压紧力做了参数化计算，保证足够的摩擦力带动型材送进的同时，不会因为压紧力过大导致型材截面出现压溃变形，各组导向滚轮的间距也经过反复优化，在型材弯制的变形区间提供足够的支撑点，避免型材在弯弧过程中出现失稳起皱的问题。对于需要做小半径弯弧的作业场景，还可以通过调整靠近驱动轮位置的几组滚轮压下量，逐步增加型材的变形程度，避免一次变形量过大导致型材出现开裂或者截面畸变，这种渐进式的变形设计，也让这套工装可以适配铝合金、冷轧钢、不锈钢等多种不同材质的轨道型材加工，不需要对结构做大幅改动。
