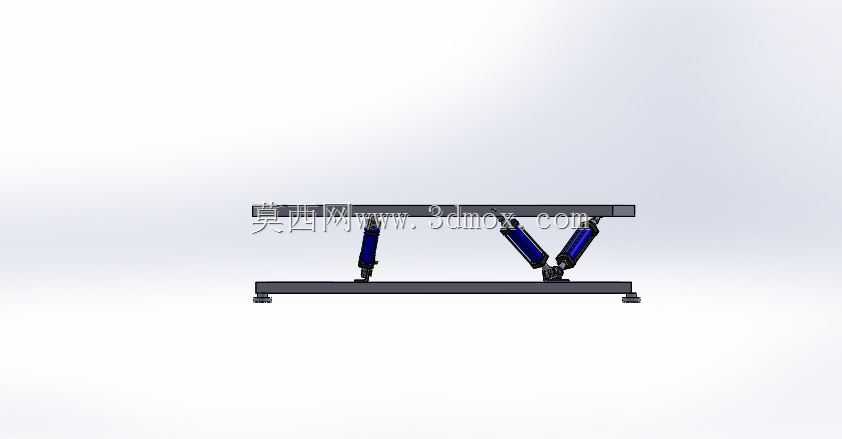

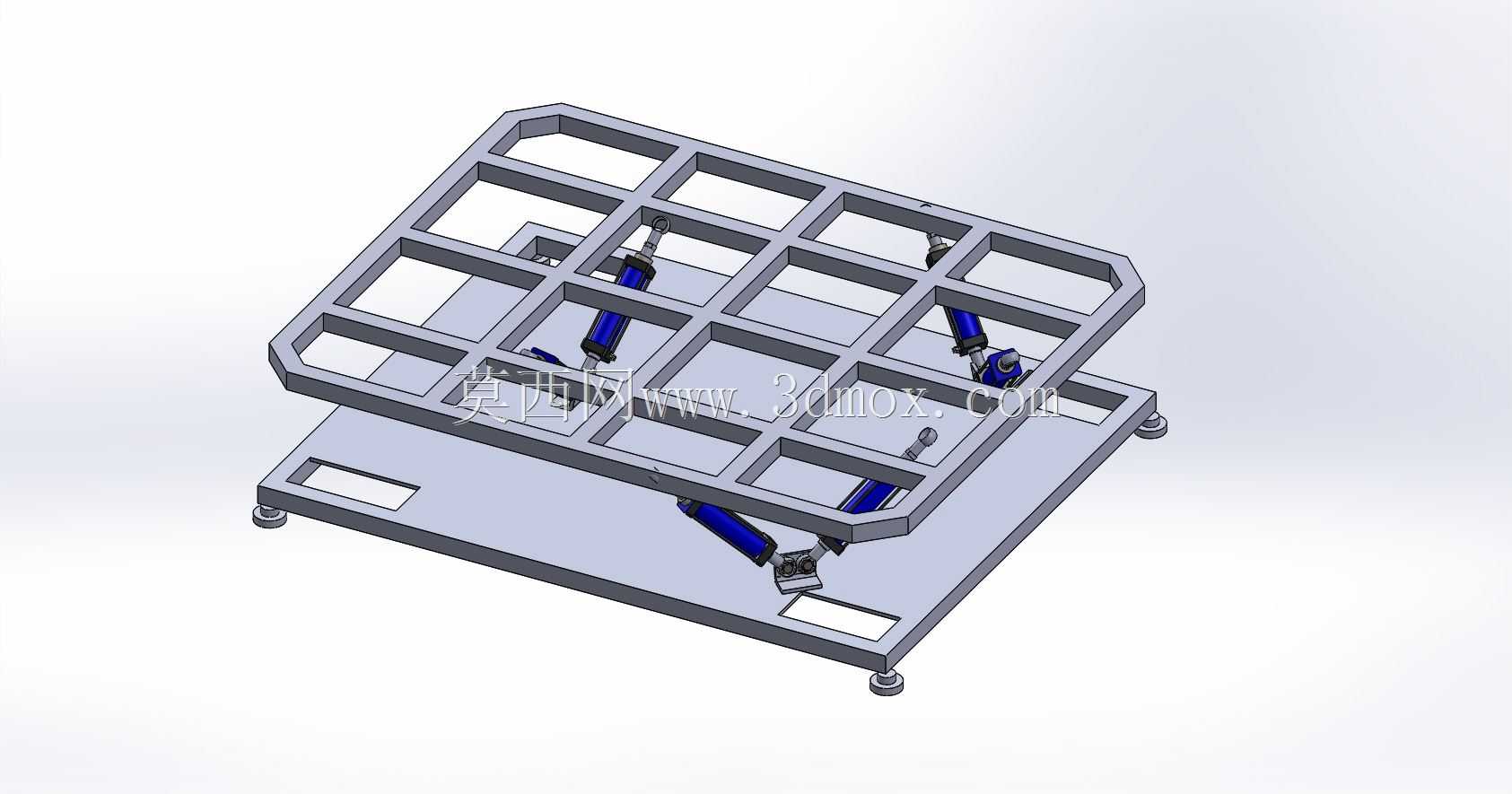

该并联式运动调姿平台,核心采用六组液压执行元件作为驱动支路,上下平台通过铰接支座与驱动缸连接,可实现空间内六个自由度的位姿调整,覆盖沿X/Y/Z三轴的直线位移,以及绕三轴的角度偏转,适配多类需要精准位姿调控的工业场景。在实际产线应用中,这类平台常作为精密装配、多自由度振动模拟、特种工况试验的核心承载基体,比如航空部件装配过程中,可通过平台的实时位姿调整,抵消工件安装基准偏差,让待装配件始终处于最优作业姿态,降低人工反复找正的工时损耗;在产品可靠性测试环节,可模拟不同倾斜角度、复合振动工况下的产品受力状态,完成车载、机载设备的环境适应性验证。从结构设计逻辑来看,上平台采用格栅式框架焊接结构,并非整板设计,
这种结构在保证整体刚性的前提下大幅降低了自身重量,格栅的镂空区域可直接作为工装夹具的安装位,方便用户根据实际承载需求加装T型槽块、快速夹钳等定位元件,无需额外在平台面打孔破坏基体结构;下平台为整板式带支脚结构,四个角点设置可调支撑脚杯,安装时可通过脚杯调整整体水平度,抵消地面不平整带来的安装误差,下平台表面预留的长条形安装孔,可直接通过膨胀螺栓与地面基础固定,避免大负载动态调整时出现整体滑移。驱动支路的铰接点采用对称式布局,上下平台的铰接座位置经过运动学仿真校核,保证全行程范围内驱动缸无死点、无运动干涉,每个驱动缸的两端均采用万向铰接结构,可自适应平台位姿变化带来的角度偏移,避免驱动杆承受径向弯矩,延长液压元件的使用寿命。
设计过程中优先考虑了负载的均匀分配,六组驱动缸的支撑点围绕平台中心呈均布状态,当平台承受偏载时,各驱动支路的受力差值控制在合理区间,避免单支路过载导致的结构变形或密封件损坏。安装边界方面,下平台的整体占地尺寸适配常规工业车间的设备预留空间,支脚的调节行程可覆盖±15mm的地面高度差,上平台的格栅间距参考通用工装夹具的安装尺寸设计,可兼容市面上多数标准快速夹钳、定位支承的安装孔位,用户无需二次加工即可快速搭建专属作业工位。日常使用中,这类平台的液压驱动支路可配套独立的液压站与伺服控制阀组,实现毫米级的位移精度与角秒级的角度调整精度,相比传统的丝杆驱动并联平台,液压驱动形式具备更大的承载能力,更适合大吨位工件的调姿作业。结构细节上,
所有铰接销轴均采用带润滑槽的耐磨材质,配合防尘密封结构,可在多粉尘的车间环境下长期稳定运行,避免铰接点卡滞影响运动精度;上下平台的焊接部位均做去应力处理,消除焊接残余应力,防止长期负载下出现结构变形导致的精度衰减。在装配调试环节,可先将下平台固定找正,再依次安装各驱动缸与上平台,通过调整各驱动缸的初始伸出长度,标定平台的水平零位,后续使用中可根据不同作业需求,预设多组位姿参数,实现一键切换作业姿态,大幅提升多品种小批量生产场景下的换型效率。
