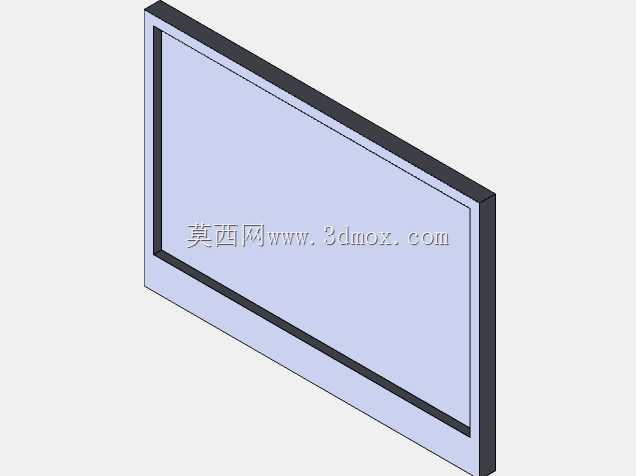

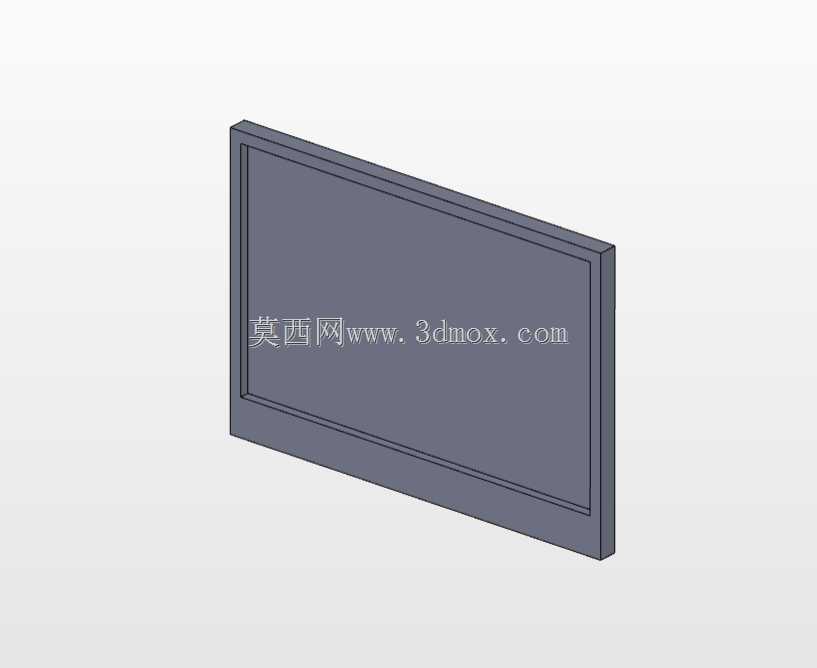

壁挂式平板显示屏幕结构三维数模

　　在工业现场操控台搭建、商用空间信息展示、办公区域会议系统部署这类场景里，平板显示屏幕是核心的人机交互信息输出载体，本次构建的三维数模完整还原了这类壁挂式显示屏的整体壳体结构，可直接用于配套安装支架设计、设备布局干涉校验、外围防护结构适配等工程环节。做这类屏幕的结构设计时，首先要考虑的是安装边界的适配性，数模里预留的背部安装挂点间距，完全匹配常规VESA壁挂标准的孔位布局，安装面到屏幕正面的整体厚度控制在常规商用显示屏的合理区间，既不会因为壳体过薄导致内部电路板安装空间不足，也不会因为厚度过大造成壁挂后突出墙面过多影响空间利用率。屏幕正面的显示区域边框做了等宽收边处理，边框宽度兼顾了内部液晶屏的固定压边需求与正面视觉的整洁性，

　　下边框位置预留了内置控制按键、状态指示灯的安装位，不需要额外在壳体其他位置开孔破坏整体外观完整性。从实际使用的功能特性来看，这类屏幕的壳体采用分体式扣合结构，前壳与后壳通过侧边的卡扣加底部隐藏螺丝的方式固定，既方便生产组装时的内部元器件装配，也能满足后期维护拆卸的需求，壳体边缘全部做了R角过渡处理，避免安装搬运过程中锐边划伤操作人员，同时也能减少壳体磕碰时的应力集中，降低外壳开裂的风险。设计过程中特意校核了屏幕的散热空间，后壳的背部预留了对应内部电源板、驱动板位置的散热格栅区域，数模里的格栅开孔尺寸与排布间距，既可以保证内部热量的自然对流散出，也能阻挡常规尺寸的杂物进入壳体内部触碰电路板，避免造成短路故障。在做设备布局校验时，

　　这个数模可以直接导入整体装配场景，核对屏幕安装位置与周边操控按钮、台面、走线槽的相对位置，避免出现安装后屏幕开合维护空间不足、走线干涉、操作人员观看视角不合理的问题。比如在工业控制柜的面板设计环节，把这个屏幕数模导入柜体装配后，可以直接调整屏幕的安装高度、倾斜角度，匹配站立操作人员的最佳视线范围，同时核对屏幕背部的接线空间是否足够，电源接口、信号接口的位置是否方便走线插拔，不需要等到实际样机生产后再发现布局问题返工。另外数模里的屏幕壳体壁厚采用了统一的工程塑料件常规壁厚，避免注塑生产时出现缩痕、填充不足的缺陷，壳体内部的筋位布局也做了合理规划，既可以提升整个壳体的结构强度，避免壁挂后长期使用出现壳体变形，也能为内部的液晶屏、驱动板、

　　电源模块提供对应的安装定位柱，所有安装柱的位置都对应元器件的标准安装孔位，装配时不需要额外做定位调整。针对不同场景的安装需求，这个数模的结构也支持适配桌面支架、吊装支架等不同安装方式，只需要调整背部挂点的固定配件即可，不需要改动屏幕主体的壳体结构，具备较好的安装通用性。在做外围配套结构设计时，比如屏幕的防尘外罩、触控屏加装层、隐私防窥片的适配，都可以直接提取数模的正面轮廓尺寸、边框台阶尺寸做匹配设计，保证加装配件和屏幕本体贴合紧密，没有缝隙或者装配错位的问题。
