校园教学用台式液晶显示器结构设计

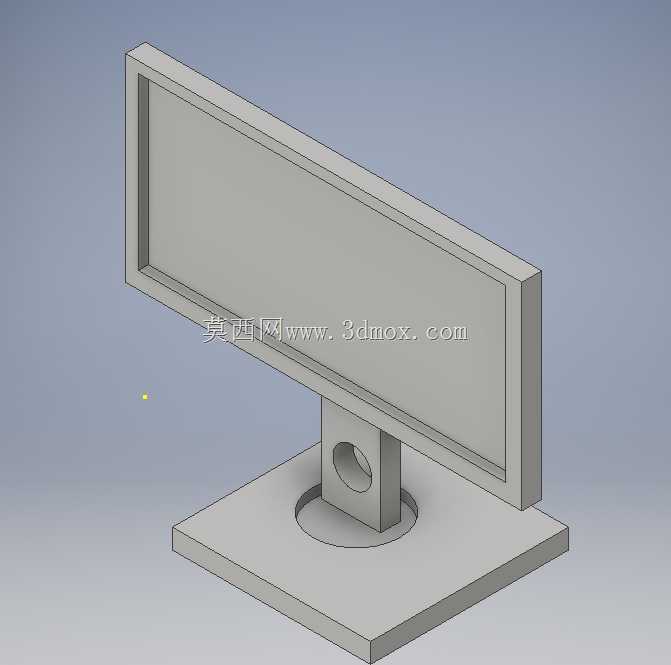

日常教学场景中，公共机房的台式显示器需要兼顾耐用性、易维护性与视角调节需求，这款参考校园公用电脑设计的显示器结构，正是围绕这类高频使用场景做的针对性结构优化。从实际使用需求出发，公用机房的显示器每天要面对不同身高、不同坐姿的使用者，频繁的角度调整是常态，因此支撑结构的设计没有采用消费级显示器常见的薄壁卡扣式连接，而是在立柱与屏幕背板的连接位置做了带圆孔的铰接结构，铰接孔内预留了足够的阻尼件安装空间，既可以实现屏幕俯仰角度的无级调节，又能保证经过数千次调整后不会出现松垮下垂的问题，避免公用设备长期使用后出现屏幕角度无法固定的通病。底座部分采用了方形平板式设计，相比消费级产品常用的异形底座，方形底座的投影面积更大，重心分布更均匀，即使使用者不小心磕碰桌面，显示器也不容易出现倾倒的情况，同时平整的底座表面没有多余的凹凸造型，日常清洁机房时可以直接擦拭，不会积攒灰尘与杂物，降低后勤维护的工作量。屏幕主体部分采用了窄边框的矩形壳体设计，壳体壁厚按照公用设备的抗冲击要求做了加厚处理，屏幕前框与后壳的连接位置预留了螺丝柱位，没有采用全卡扣的连接方式，后期如果需要维修内部的驱动板、电源模块，只需要拧下固定螺丝就可以拆开后壳，不需要撬动卡扣造成壳体损伤，适配公用设备高频维修的需求。从安装边界来看，这款显示器的底座横向与纵向尺寸都控制在合理范围，放置在标准600mm深度的机房电脑桌上时，底座不会超出桌面边缘，屏幕的最低高度与桌面保持足够的安全距离，即使键盘推到屏幕下方收纳也不会磕碰屏幕下沿；屏幕的俯仰调节范围覆盖了从低头书写到抬头观看演示的常用角度，不需要额外垫高底座就可以满足不同坐姿的观看需求，适配教室、机房这类多用户共用的使用场景。支撑立柱与底座的连接采用了嵌入式定位结构，立柱底部插入底座的圆形定位槽后通过螺丝从底座下方锁紧，相比直接粘接或者卡扣连接的结构，这种连接方式的抗扭转强度更高，即使频繁转动屏幕调整方向，也不会出现立柱与底座松脱的问题。在细节设计上，屏幕壳体的所有边角都做了圆角过渡处理，没有尖锐的棱角，避免人员走动时磕碰受伤，符合公共教学场所的安全设计要求；壳体后侧预留了标准的VESA安装孔位，如果后期需要将显示器从桌面底座更换为壁挂支架、吊装支架，不需要额外改装壳体就可以直接适配，提升了产品的场景适配能力。从结构建模的角度来看，整个模型的所有配合面都预留了合理的公差间隙，壳体的壁厚保持均匀，没有出现壁厚突变的位置，避免注塑生产时出现缩痕、翘曲等缺陷；铰接位置的转轴孔与转轴的配合公差按照转动配合的要求设计，既不会因为间隙过大出现晃动，也不会因为间隙过小导致转动卡滞。底座底部预留了防滑橡胶垫的安装槽，安装橡胶垫后可以增加底座与桌面的摩擦力，进一步提升放置稳定性，同时避免底座硬塑料直接接触桌面刮花桌板。这款显示器的结构设计没有追求消费级产品的超薄外观，而是把耐用性、易维护性、安全性放在设计的首位，所有结构设计都围绕公共场景高频使用的实际需求展开，没有多余的装饰性结构，每个结构特征都有对应的实际功能指向，既可以作为公共教学机房设备选型的结构参考，也可以作为数码产品结构设计教学的基础案例，帮助初学者理解公用电子设备与消费级电子设备在设计思路上的差异，掌握从实际使用场景倒推结构设计的工程思维，避免陷入只追求外观效果而忽略实际使用需求的设计误区。
