带紫色标识端的长轴类柱状构件

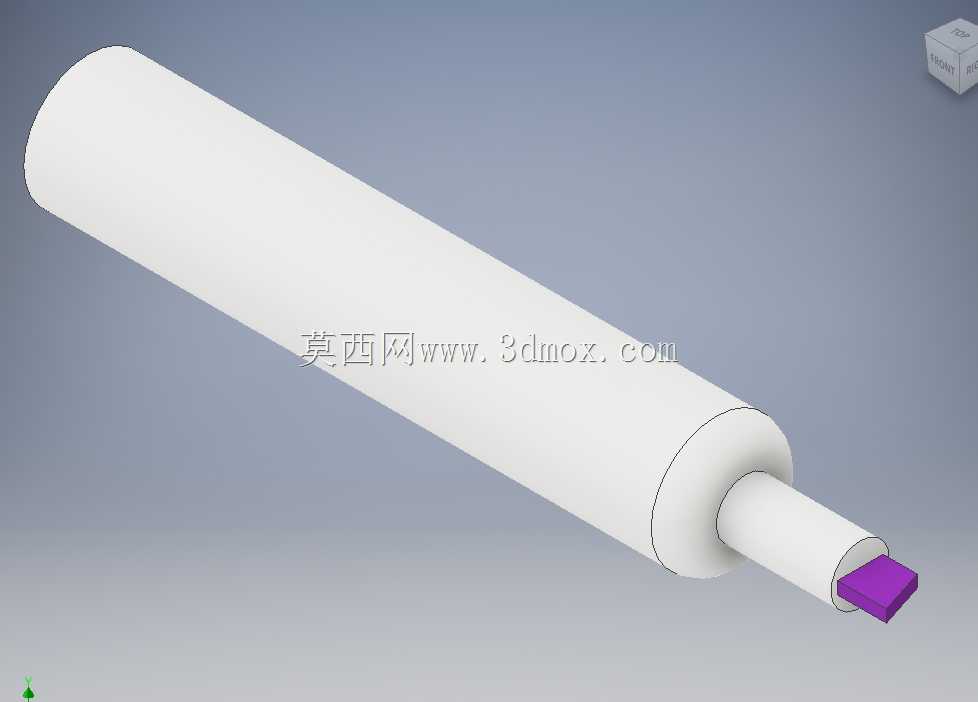

　　这类带端部标识的长轴类柱状构件，常应用在需要快速识别工位、介质流向或功能分区的设备装配场景中，比如流水线旁的定位挡轴、工装夹具的导向柱、小型设备的操作拨杆延伸段，端部的异色标识能让现场运维、装配人员在杂乱的管线与构件间快速定位对应部件，减少错装、误操作的概率。从结构上看，主体采用等直径长圆柱设计，圆柱面做了光滑过渡处理，没有额外的凸起或卡槽，这种设计一方面能降低构件在往复移动、转动过程中的卡滞风险，另一方面也能减少与配合轴套之间的摩擦面积，日常维护时仅需在配合段涂抹润滑脂即可，无需针对复杂曲面做清洁保养。靠近端部的位置做了一级轴径收窄，形成阶梯轴结构，这个台阶面是核心的安装定位基准，装配时台阶面会抵靠在配合件的端面，

　　限制构件的轴向窜动，不需要额外加装轴端挡圈或者定位销就能实现轴向固定，能减少装配时的零件数量，降低整体装配工时。最末端的紫色标识段做了凿形扁头结构，这个结构并非用于切削加工，而是作为防转定位结构使用，装配时扁头会嵌入对应配合件的凹槽内，当构件承受周向扭矩时，扁头的两个平面能传递扭矩，避免圆柱面配合出现打滑空转的问题，相比在圆柱面铣键槽的设计，这种扁头结构加工难度更低，在小直径轴段上加工时不会过度削弱轴的结构强度，能承受中等载荷下的扭矩传递。设计时主体长圆柱的直径公差一般取h7级，与通用的粉末冶金轴套、工程塑料轴套都能形成间隙配合，满足低速往复移动或者低转速转动的使用需求，表面粗糙度控制在Ra1.6即可，不需要做镜面抛光处理，

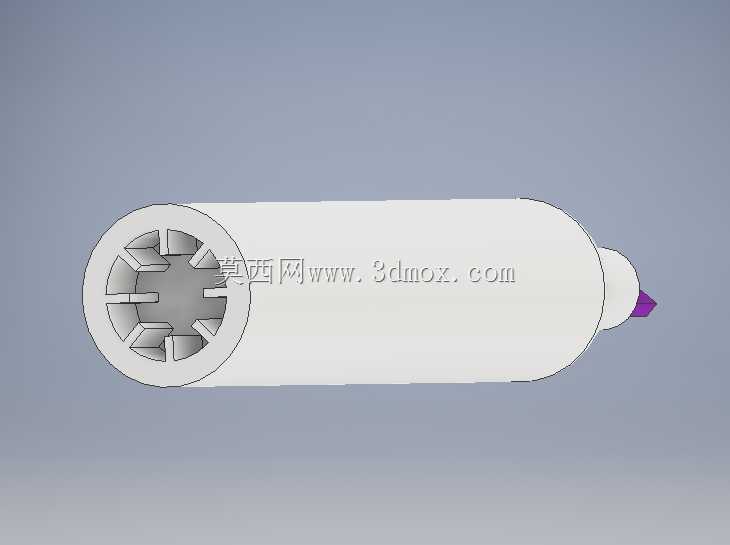

　　兼顾加工成本与使用性能。端部的紫色标识采用与基体不同的材质或者表面着色处理，不会因为长期摩擦、油污附着出现掉色，即使在有少量切削液、润滑油飞溅的车间环境下，也能保持清晰的识别度。构件背面的凿形结构与图案，是为了适配特定设备的安装卡槽，部分老旧设备的安装位没有统一的标准接口，这种非对称的背面结构能实现防呆设计，避免构件装反导致标识朝向错误，让运维人员在设备外侧就能直接看到紫色标识端，快速判断构件的安装状态。从安装边界来看，这类构件的总长度需要根据安装位的深度确定，主体圆柱段的长度要比配合轴套的长度长出3-5mm，避免装配时出现顶死的问题，末端扁头的厚度要比配合凹槽的宽度小0.1-0.2mm，既保证装配时能顺利嵌入，

　　又不会因为间隙过大出现晃动。在实际选型应用中，如果是用于有腐蚀环境的场景，比如化工设备旁的定位构件，可以将基体材质更换为304不锈钢，如果是用于普通的民用设备、小型工装，采用45号钢做表面发黑处理即可满足强度与防锈需求，不需要使用高价的合金材料，能有效控制制造成本。这类构件虽然结构简单，但在设备的人机交互、装配防错环节起到很关键的作用，很多小型设备的操作端、定位端都会采用类似的设计，通过端部异色标识+防转结构的组合，兼顾功能实用性与现场识别的便捷性，不需要额外加装标识牌或者定位结构，就能让整个装配环节的效率提升不少，也能降低后期运维的识别成本。
