盾形多按键手持操作终端结构设计

这款盾形结构的手持操作终端，最初是为工业现场的设备参数调试场景开发的，适配车间内分散布置的自动化单机调试需求，解决传统固定式操作面板无法随调试人员移动、近距离观测设备运行状态的痛点。日常使用中，调试人员可单手握持该终端，在设备周边不同位置完成参数读取、功能切换、指令下发操作，无需往返固定操作柜与设备工位之间，能有效缩短单机调试的作业时长，尤其适合中小型生产线的逐台设备校准、故障排查场景。

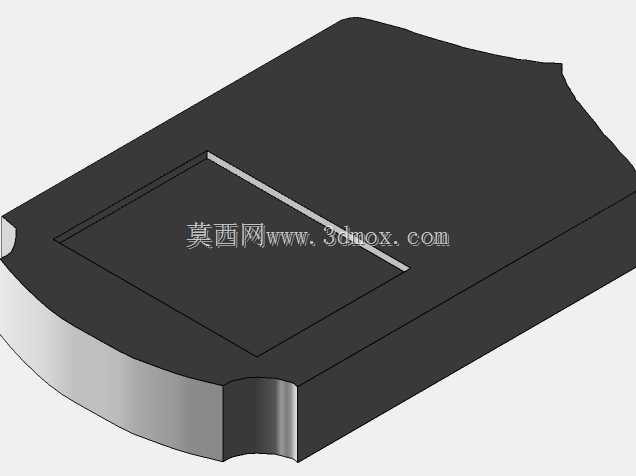

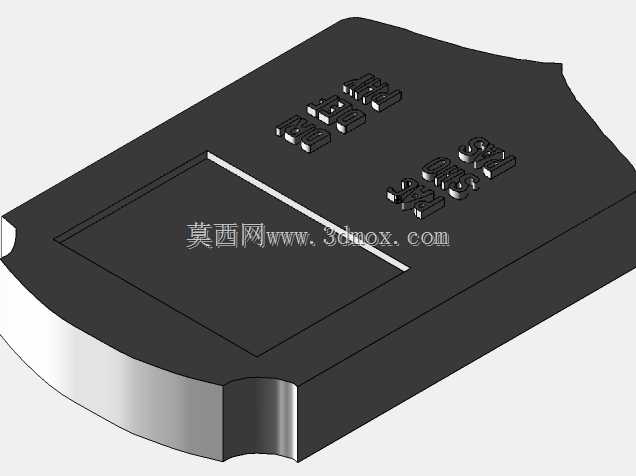

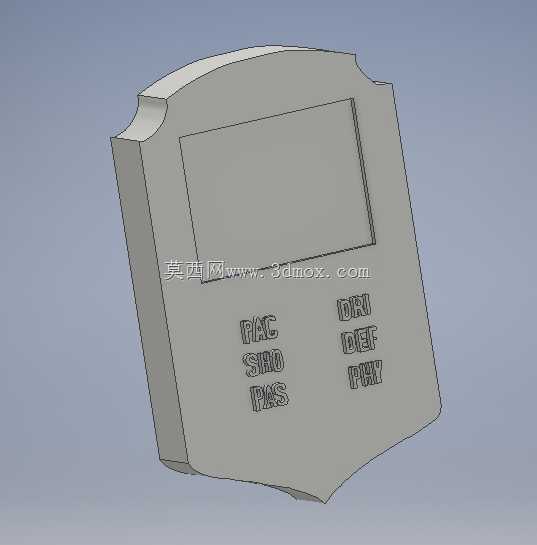

从功能布局来看，终端正面预留了矩形嵌入式显示屏安装位，下沉式的边框设计可对显示屏形成周向防护，避免设备放置或握持过程中硬物直接磕碰屏幕表面，屏幕区域的下沉深度控制在1.2mm，既满足防护需求，也不会遮挡屏幕边缘的显示内容。屏幕下方分两列布置了六组实体按键位，左侧三枚按键对应参数选择、数值调整、确认操作，右侧三枚对应功能切换、参数复位、运行触发，按键区域的字符采用下沉式蚀刻预留位，后续可通过丝印或激光雕刻完成标识，避免长期按键摩擦导致标识脱落。按键的凸起高度设计为2.5mm，配合表面的微弧处理，操作人员戴薄型劳保手套也能准确按压，不会出现误触问题。

外形设计上采用了非对称盾形轮廓，顶部做了圆弧收边处理，底部收窄形成自然的握持定位点，单手握持时手掌可贴合壳体侧面的弧面，手指自然落在按键区域，长时间握持也不会产生明显的硌手感。壳体整体壁厚均匀控制在2mm，边角处全部做了R1.5的圆角过渡，既避免注塑成型时出现应力集中导致的壳体变形，也能减少跌落时的边角破损概率。壳体侧边预留了穿绳孔位，可搭配腕带使用，防止高空作业或现场走动时设备滑落。

安装边界方面，显示屏安装位的内框尺寸匹配常用的2.4寸工业段码屏，周向预留0.3mm的安装间隙，方便屏幕装配时的点胶固定，屏幕后方的壳体内部预留了10mm的深度空间，可容纳屏幕排线、主控电路板与纽扣电池仓。按键区域的背部预留了按键帽与轻触开关的安装柱，安装柱高度统一为4mm，柱体根部做了加强筋处理，避免长期按动导致柱体断裂。壳体上下盖采用卡扣加螺丝的组合固定方式，周向布置6个卡扣与4个M2螺丝柱，既保证壳体的装配密封性，也方便后期拆开检修内部元器件，壳体合盖处预留了0.5mm的密封槽，可加装橡胶密封圈实现基础的防尘防泼溅能力，适配车间多粉尘、少量切削液飞溅的使用环境。

设计过程中优先考虑了手持设备的配重平衡，将电池仓与主控板的安装位置设置在壳体中心区域，避免单手握持时出现头重脚轻的问题，壳体背部做了微弧的贴合面设计，贴合手掌的自然弯曲弧度，提升握持的稳定性。所有外露的结构边缘都做了去毛刺处理，不会划伤操作人员手部，壳体表面预留了细晒纹的加工余量，既提升握持的摩擦力，也能掩盖日常使用产生的轻微划痕，延长设备的外观使用寿命。
