可重复使用载人航天运载器结构设计

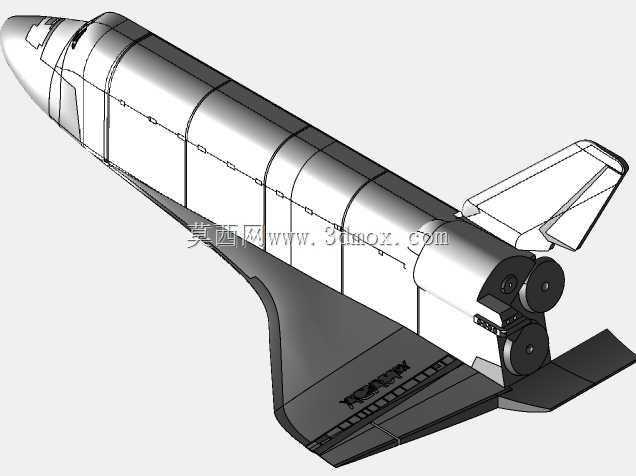

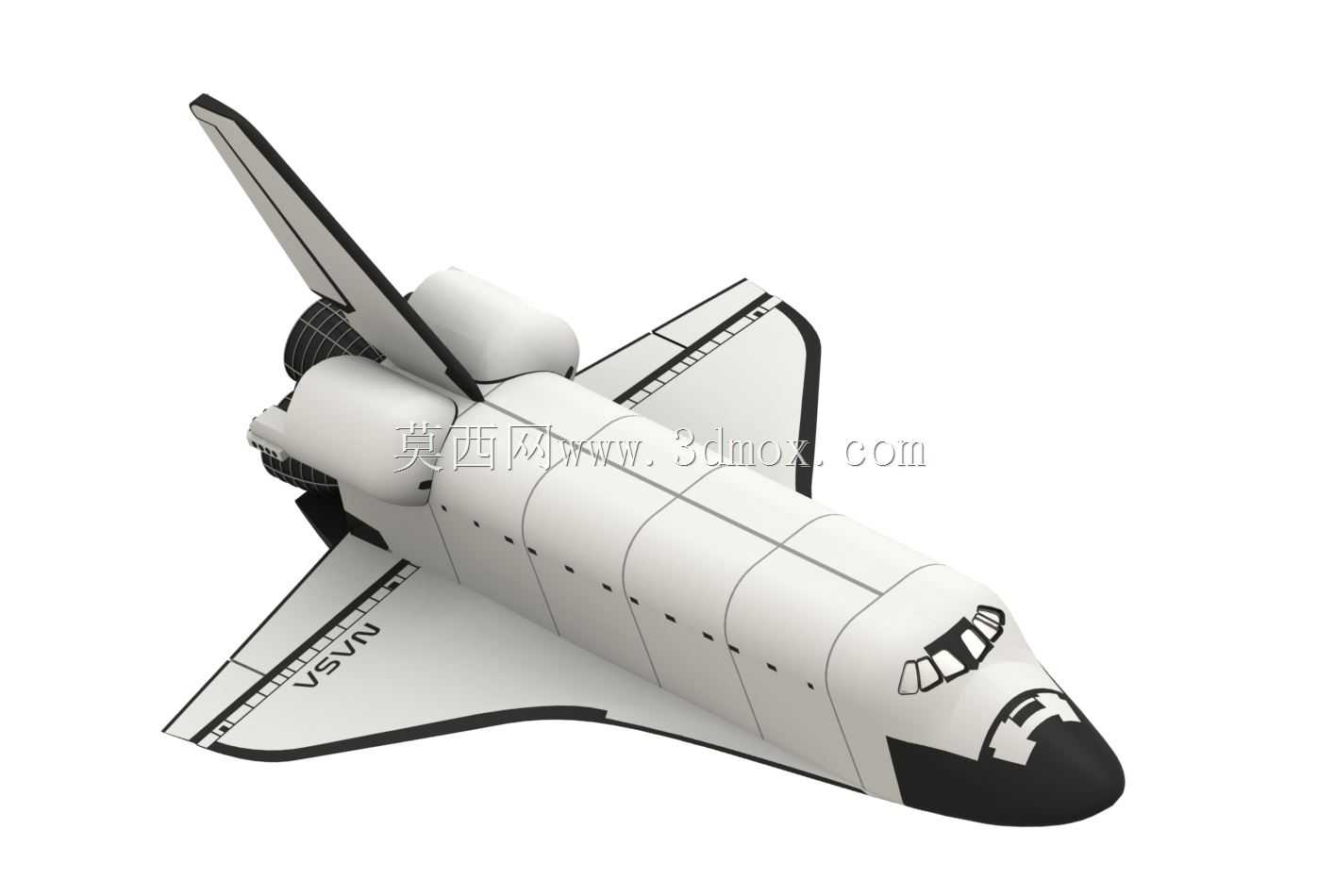

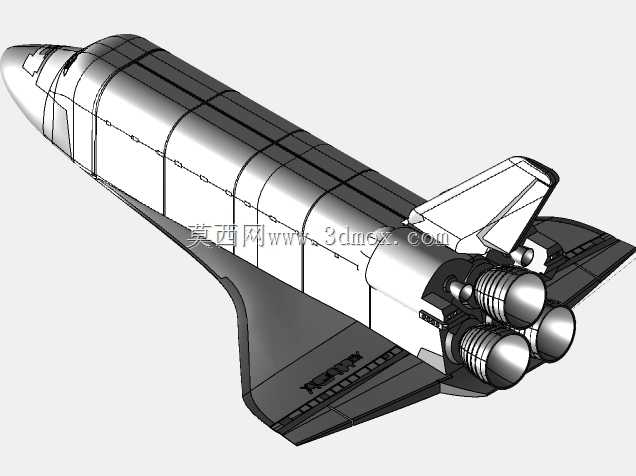

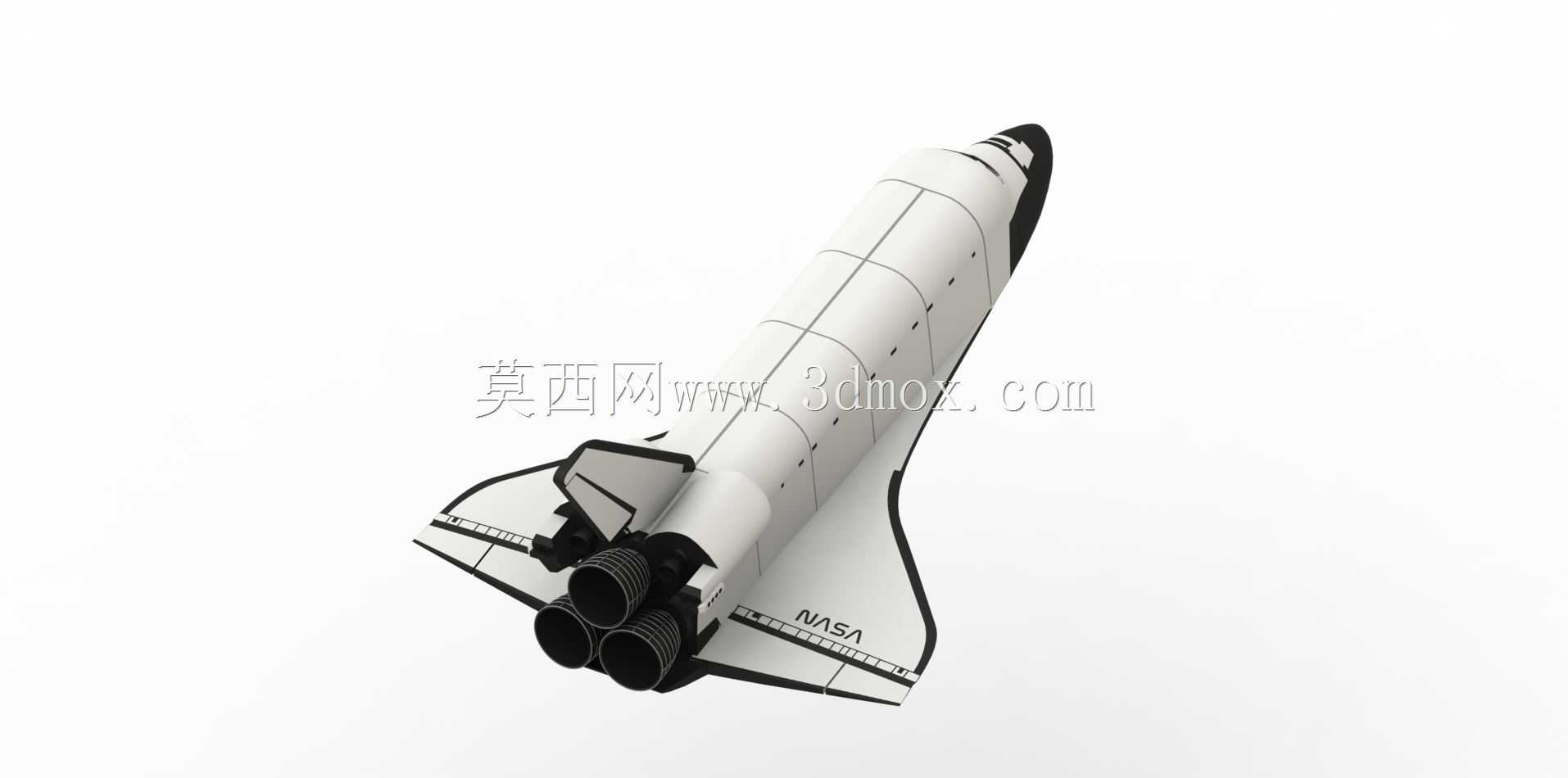

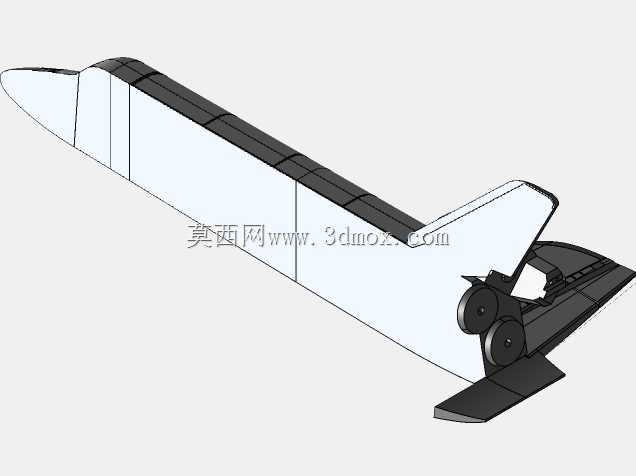

　　该航天运载器的三维结构设计，核心围绕天地往返运输的实际作业需求展开，在结构布局上充分考虑了大气层内滑翔飞行与轨道段运行的双重工况约束。从实际应用场景来看，这类运载器主要承担近地轨道与地面之间的人员、载荷往返运输任务，可完成空间站乘员轮换、在轨载荷投放、空间试验设备回收等作业，相比一次性运载火箭，其可重复使用的特性能够大幅降低天地往返的运输成本，同时提升任务执行的灵活性。在外形设计层面，整体采用翼身融合的升力体布局，机头段做钝头修型处理，既能够在再入大气层阶段有效分散气动加热的热流密度，避免局部热应力过载，同时也能在亚音速滑翔阶段提供足够的配平升力，保证着陆阶段的操控稳定性。机身主体为大容积增压舱结构，前部设置乘员舱与操控舱段，

　　中部预留载荷舱安装空间，可根据不同任务需求适配不同规格的在轨载荷支架，后部则整合了轨道机动发动机与反推控制系统的安装接口，所有管路与设备安装位都预留了足够的维护操作空间，满足地面检修与快速翻修的作业要求。垂尾结构采用大后掠角设计，布置在机身尾部上方，在高速飞行阶段提供足够的航向稳定性，垂尾根部整合了方向舵作动机构的安装腔，作动机构的安装边界做了加强筋布局优化，能够承受高速气流带来的交变载荷冲击。机翼采用大三角翼布局，翼根与机身主体做一体化过渡设计，机翼后缘设置升降副翼的安装位，可在滑翔阶段同时承担俯仰操控与滚转操控的功能，机翼前缘覆盖耐高温结构层的安装接口，能够适配不同规格的热防护组件安装，无需对主体承力结构做二次修改。

　　外贮箱与固体助推器的连接接口布置在机身腹部，连接点采用冗余设计，每个连接位都设置了爆炸螺栓安装位与分离推杆的安装腔，能够在助推段燃料耗尽后可靠完成分离动作，分离轨迹的避让空间在建模阶段就做了充分校核，避免分离过程中部件碰撞影响飞行安全。起落架舱采用埋入式设计，前起落架布置在乘员舱下方，主起落架布置在机翼根部的承力框位置，起落架收放机构的运动路径在三维模型中做了完整的运动仿真校核，收放过程中不会与周边管路、结构件产生干涉，起落架舱门的密封结构预留了安装槽，能够在再入阶段隔绝外部高温气流进入舱内。在结构强度设计层面，机身主体承力框采用环形布局，每个承力框之间通过长桁连接形成整体承力结构，不同舱段之间的连接法兰做了加厚处理，

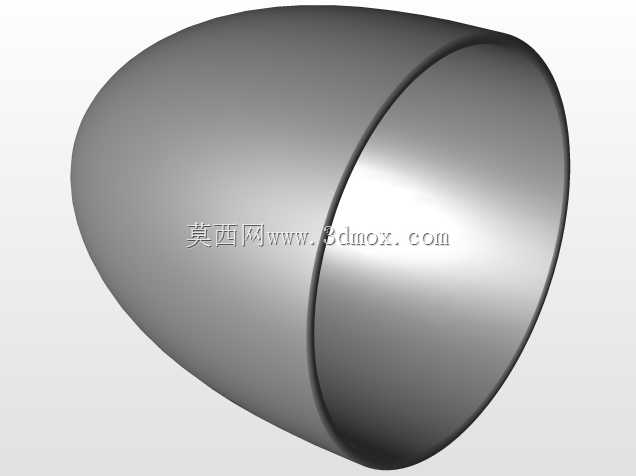

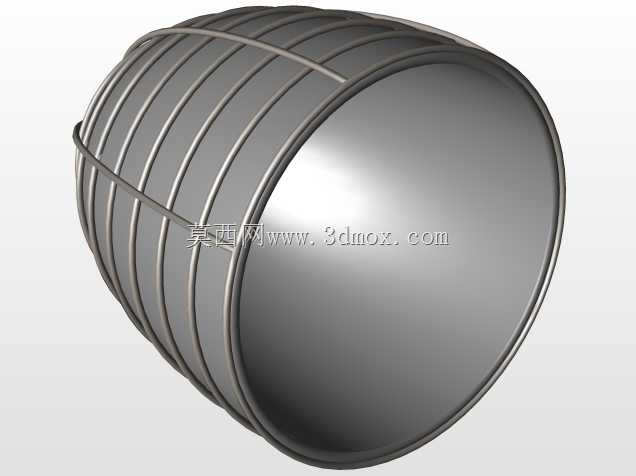

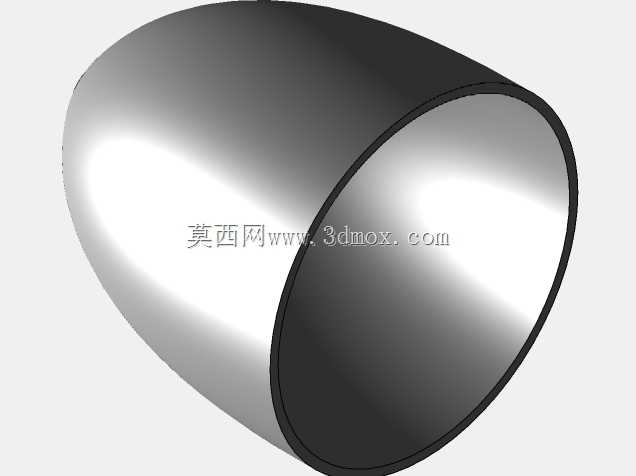

　　能够承受发射阶段的过载与在轨运行阶段的压力差载荷，所有设备安装位都设置了定位凸台与螺纹孔，减少现场装配的配钻工作量，提升总装效率。热防护系统的安装点位在模型中做了统一规划，不同热流密度区域的安装座厚度做了差异化设计，高热流区的安装座采用耐高温合金材质的适配接口，低热流区则采用轻量化的复合材料安装接口，在保证结构强度的前提下尽可能降低整体结构重量。轨道机动发动机的安装位设置了隔热层安装空间，避免发动机工作时的高温传递到相邻舱段影响设备正常运行，反推控制喷口的布置位置覆盖了所有姿态调整方向，每个喷口的安装角度都经过力矩平衡计算，能够用最小的燃料消耗完成姿态调整动作。载荷舱门采用对开式设计，舱门铰链布置在机身背部两侧，舱门开启角度可达到180度，方便在轨作业时载荷的进出，舱门内侧设置了辐射散热器的安装面，可将舱内设备产生的热量通过辐射方式散发到宇宙空间，无需额外增加散热设备的重量。
