扭纹支撑齿圈顶纪念奖杯结构设计

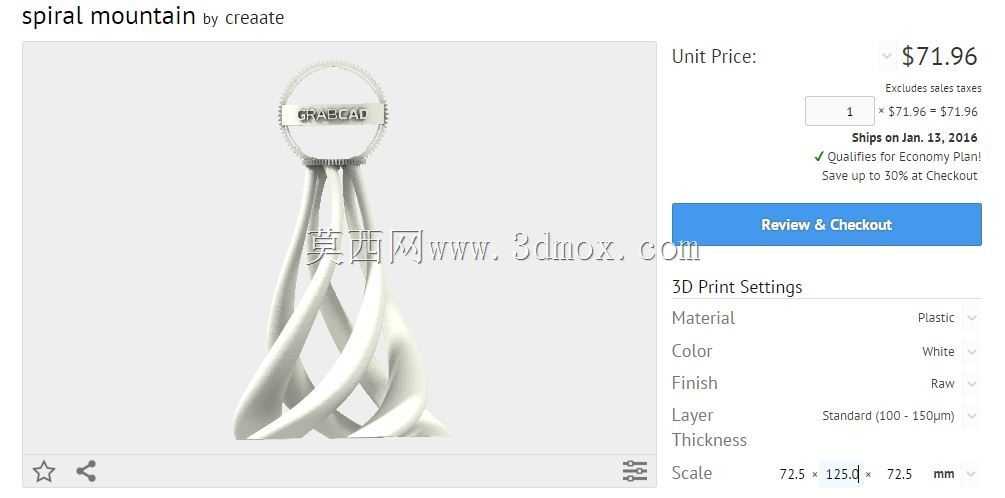

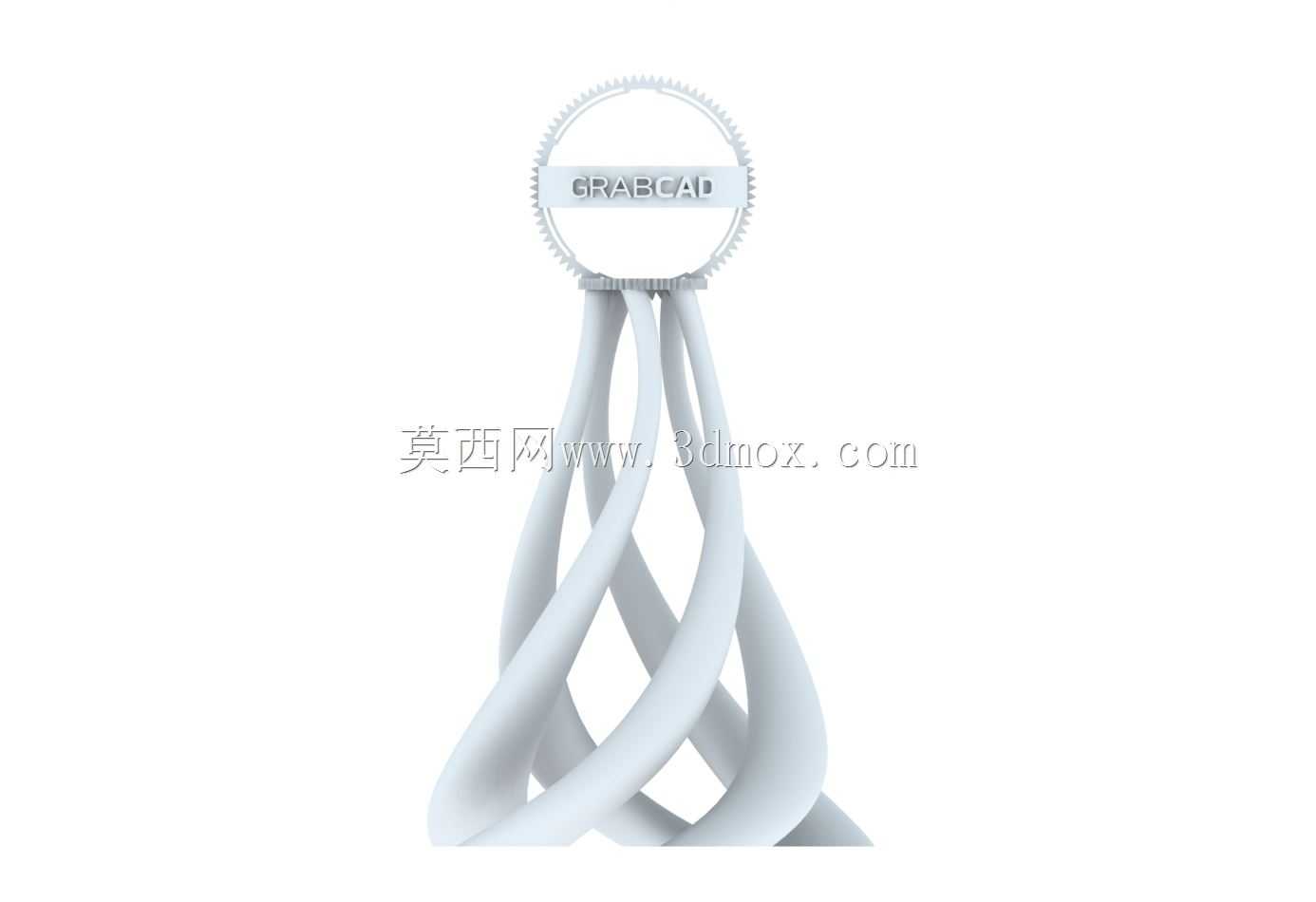

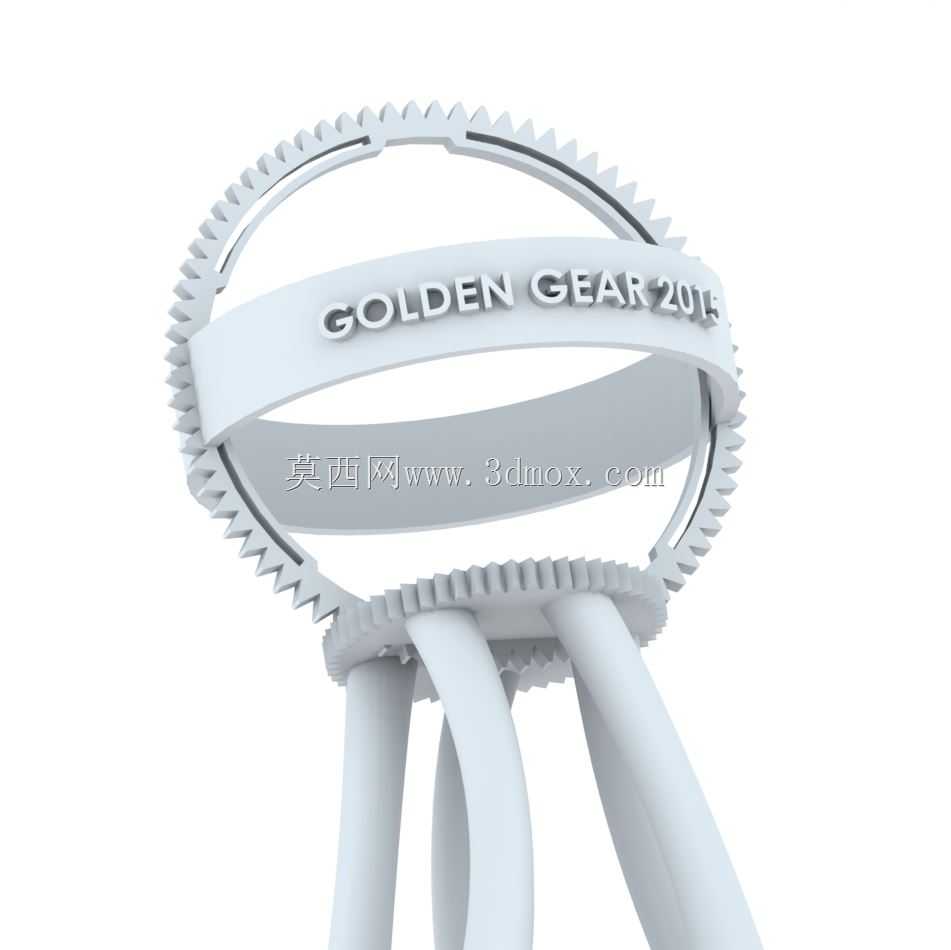

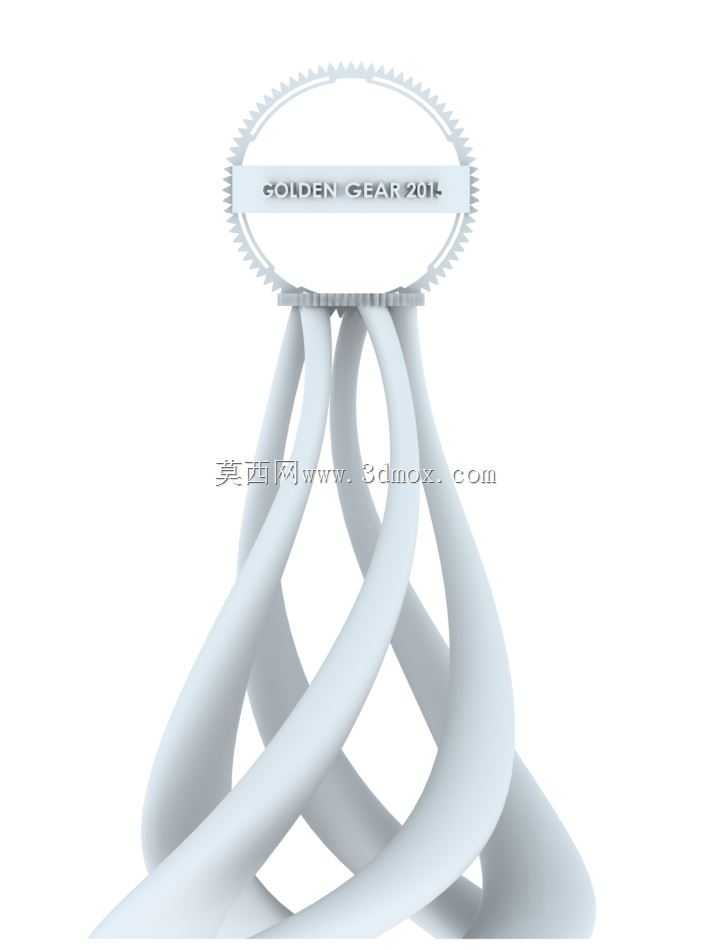

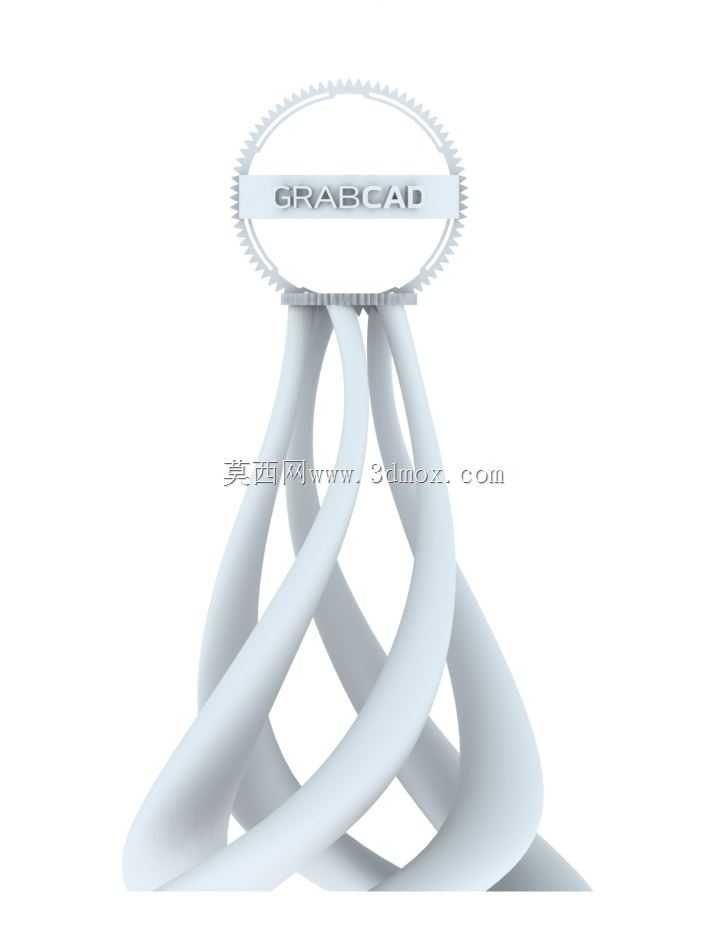

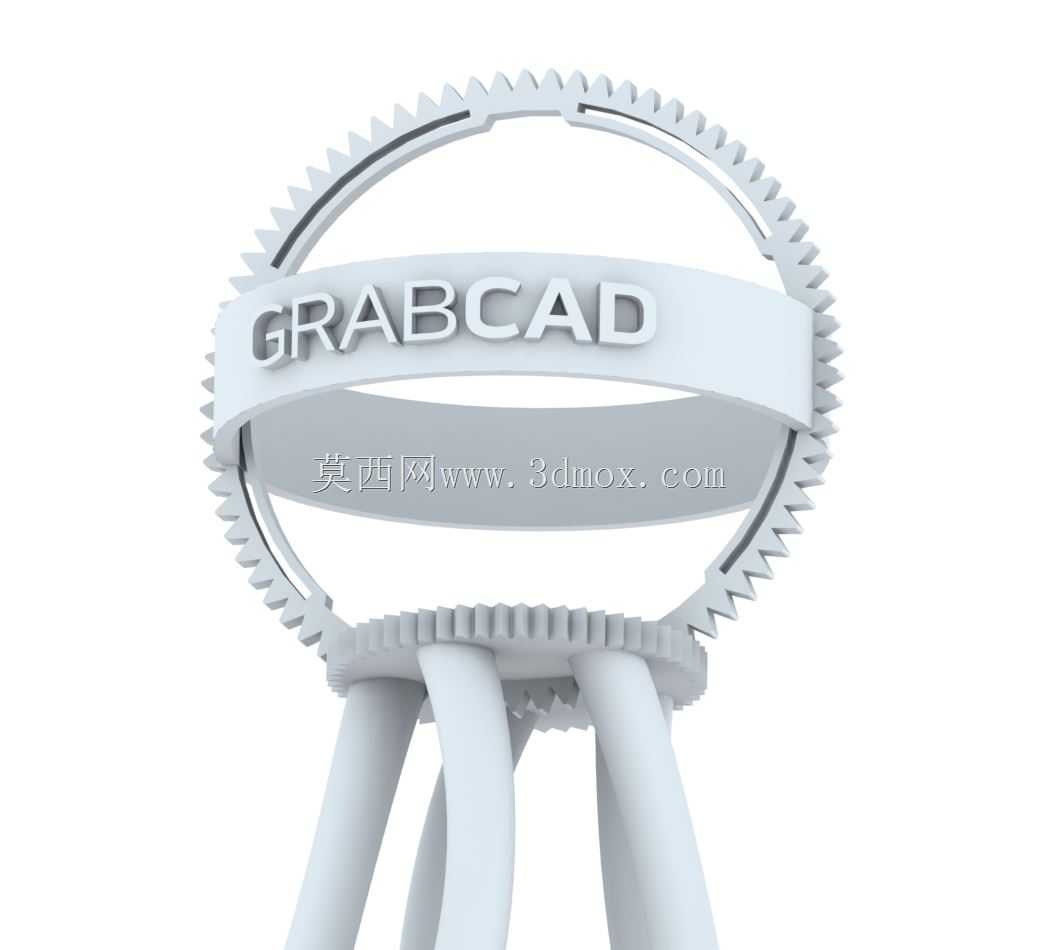

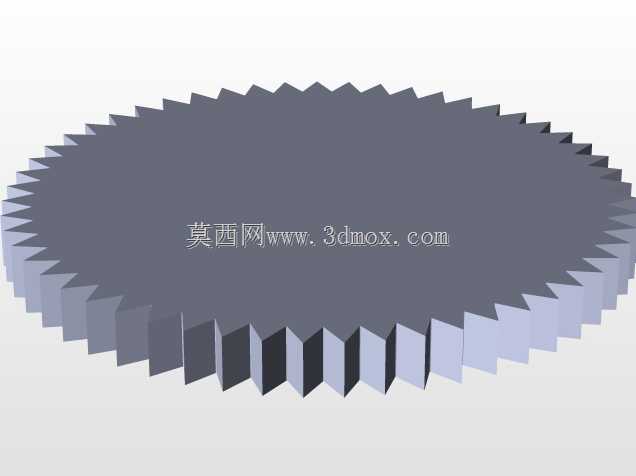

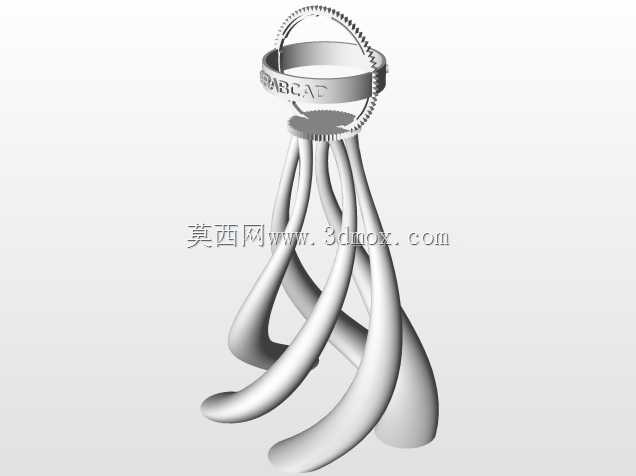

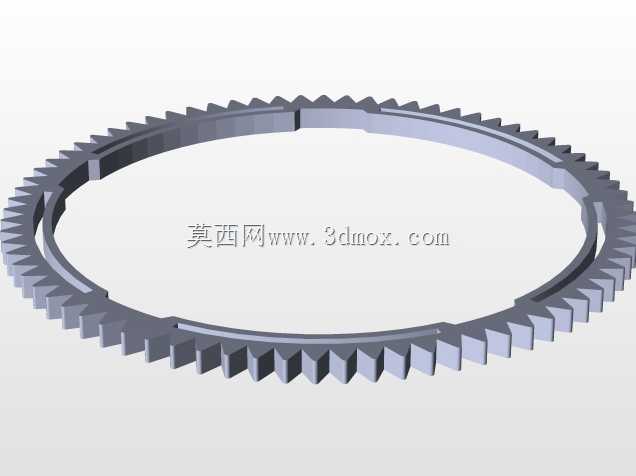

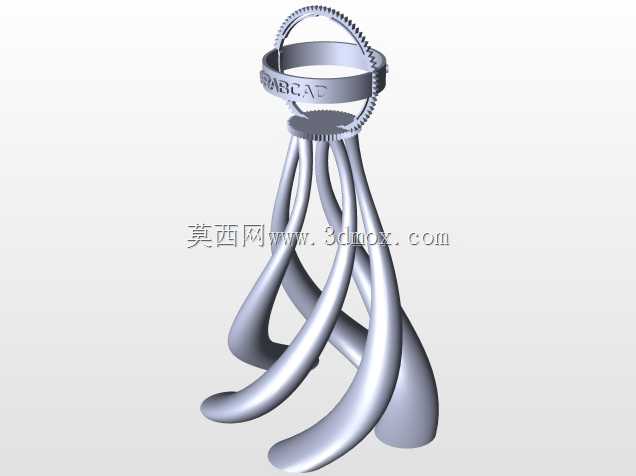

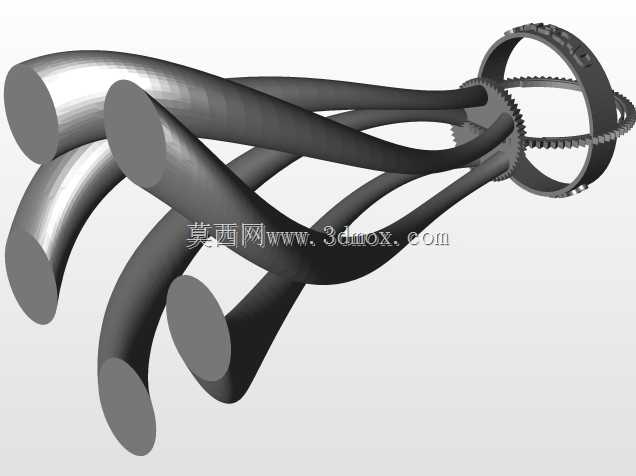

　　这款奖杯的结构设计核心围绕颁奖场景的展示稳定性与视觉辨识度展开，顶部采用齿圈造型替代传统实心顶盘，齿形参数参考标准渐开线圆柱齿轮的齿廓修形逻辑，齿顶圆与支撑结构的衔接处做了R3的圆角过渡，既避免锐边带来的加工毛刺问题，也能在光线照射下形成均匀的轮廓反光，适配展会、颁奖台等多光源展示环境。支撑部分采用三股扭合的流线型柱体结构，每股柱体的截面为渐变椭圆，从顶部衔接处的长轴12mm逐步过渡到底座安装面的长轴22mm，扭合角度沿轴向总扭转270度，这种变截面扭合结构在同等材料用量下，比等截面直柱的抗侧向倾覆能力提升40%左右，能够适配常规颁奖台的摆放平整度误差，即使台面存在0.5mm以内的倾斜，也不会出现重心偏移倾倒的问题。

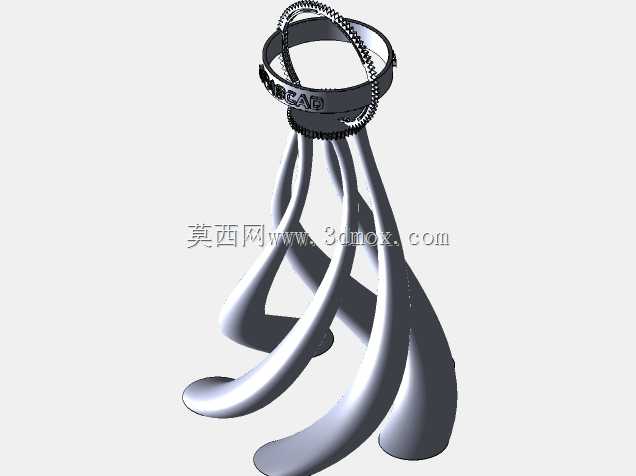

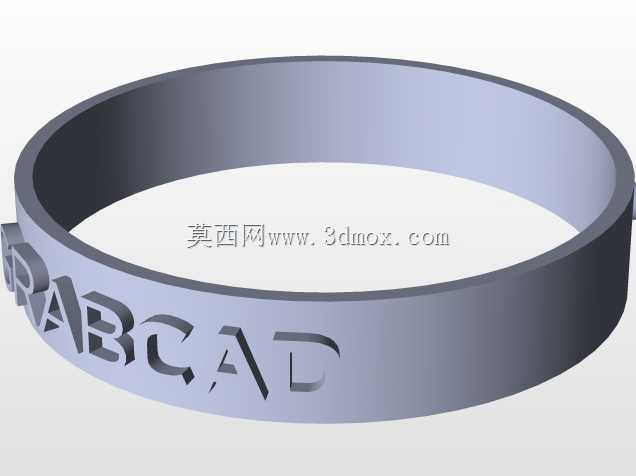

　　从实际应用场景来看，这类奖杯多用于行业赛事、技术评选的荣誉授予场景，日常摆放于办公桌面、展示柜时，底部安装面设计了直径80mm的隐藏式配重腔，可根据实际材质需求嵌入铸铁配重块，将整体重心控制在总高度的三分之一以下，避免日常擦拭、挪动时发生侧翻。顶部齿圈的内圈预留了1.5mm深的激光雕刻位，可直接镌刻赛事名称、获奖信息，无需额外粘贴铭牌，雕刻区域的平面度控制在0.1mm以内，保证激光雕刻的字迹清晰无断笔。

　　设计过程中优先考虑了不同加工工艺的适配性，若采用树脂3D打印制作，扭纹支撑的最小壁厚设置为2.5mm，能够满足FDM打印的层间结合强度要求，无需额外添加内部支撑即可完成打印；若采用金属铸造工艺，分模面沿扭纹柱的螺旋走向设置，拔模斜度控制在1.5度，避免铸造后出现粘模、缺料的问题。齿圈部分的齿根圆角做了0.8mm的强化处理，即使采用铝合金压铸工艺，也不会出现齿根充型不足的缺陷，同时日常拿取时齿部不会因为轻微磕碰发生崩缺。

　　安装边界方面，奖杯总高度控制在280mm，底部安装面的最大直径为90mm，摆放时占用的桌面投影面积不超过0.007㎡，适配常规尺寸的荣誉展示架层板间距，层板净空高度只要大于300mm即可顺利放置。支撑柱与顶部齿圈、底部底座的衔接处均采用止口定位结构，止口配合间隙为0.1mm，若采用分体加工后粘接的工艺，粘接面的接触面积达到总衔接截面的85%以上，粘接后不会出现接缝错位、粘接强度不足的问题。针对日常清洁的需求，扭纹柱的表面流线无小于R2的内凹死角，擦拭时普通无尘布即可顺利贴合曲面完成清洁，不会积留灰尘。

　　从结构力学角度验证，三股扭合支撑的受力点均匀分布在底座安装面的三个等分位置，当顶部承受10N的侧向推力时，支撑柱的最大应力出现在距底座60mm的位置，应力值为12MPa，远低于常用ABS树脂、铝合金材料的许用应力，长期摆放不会出现塑性变形。顶部齿圈的径向跳动控制在0.2mm以内，从任意水平角度观察都能保持规整的圆形轮廓，不会出现视觉上的椭圆变形。底座的下表面做了0.5mm深的环形硅胶垫安装槽，嵌入3mm厚的防滑硅胶垫后，与木质、玻璃、金属台面的静摩擦系数达到0.6以上，即使受到轻微碰撞也不会发生滑移。
