多规格拼插积木块三维结构设计

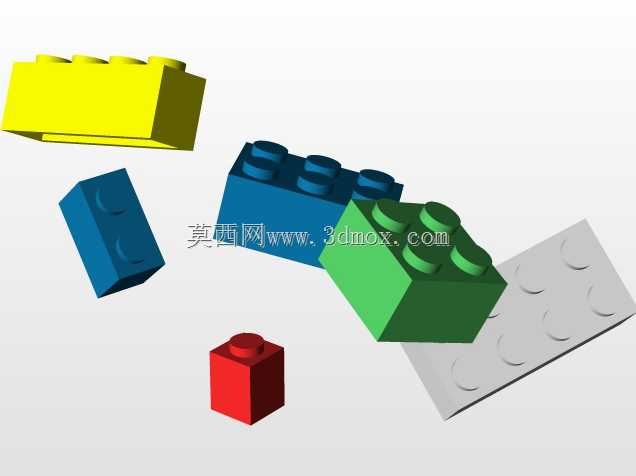

　　这类拼插积木块的结构设计，核心围绕标准化拼接接口的公差配合展开，不同凸点数量的块体可覆盖从微型单点块到长条形多点块的拼接需求，适配创意搭建、教学演示、原型验证等多场景使用。从实际应用场景来看，这类标准化拼插件除了作为玩具供爱好者搭建各类造型外，在工业领域也常被用作简易工装的快速搭建组件、产线临时定位挡块、教学实验的结构搭建素材，甚至部分创客项目会用这类标准块快速验证机械结构的运动干涉与布局合理性，无需额外开模制作定制件，大幅缩短原型验证周期。

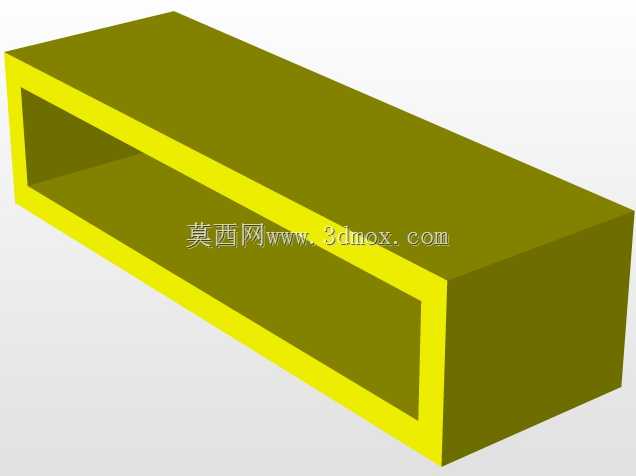

　　设计这类块体时，首先要明确凸点与凹槽的配合公差，凸柱的外径与凹槽的内径需预留合理的过盈量，既保证拼接后有足够的摩擦力不会松脱，又能让使用者无需借助工具即可徒手拆装，反复使用后不会出现配合过松无法固定的问题。不同长度的块体，凸点的中心距需严格保持统一标准，不管是2凸点的短块还是4凸点的长块，相邻凸点的中心距完全一致，才能保证任意块体之间可以实现横向、纵向的交叉拼接，不会出现错位无法卡合的情况。块体的壁厚设计也需要兼顾强度与用料成本，侧壁厚度过薄会导致拼接时受力开裂，尤其是边角位置，反复拆装的应力集中很容易让薄壁处出现白痕甚至断裂；壁厚过厚则会增加材料用量，提升单件成本，同时块体重量过大也会影响上层搭建的结构稳定性。

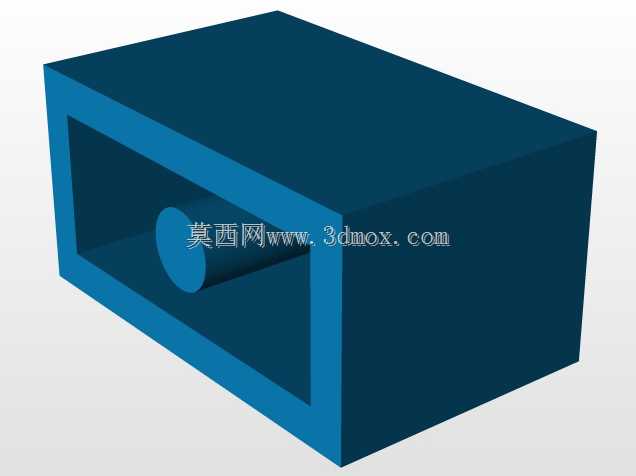

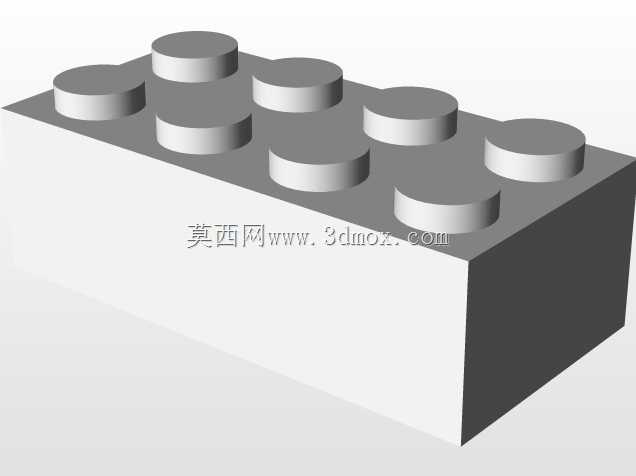

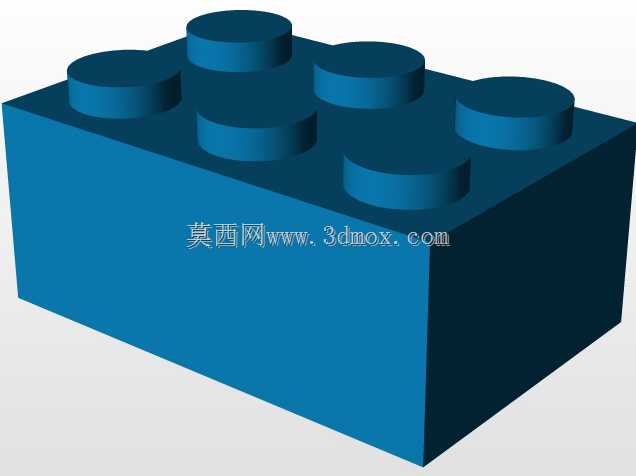

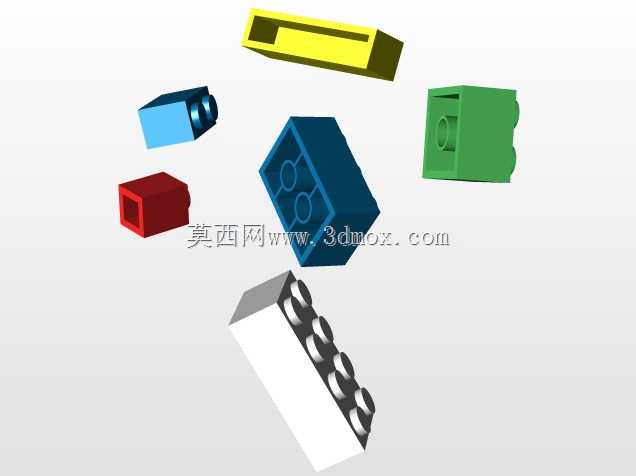

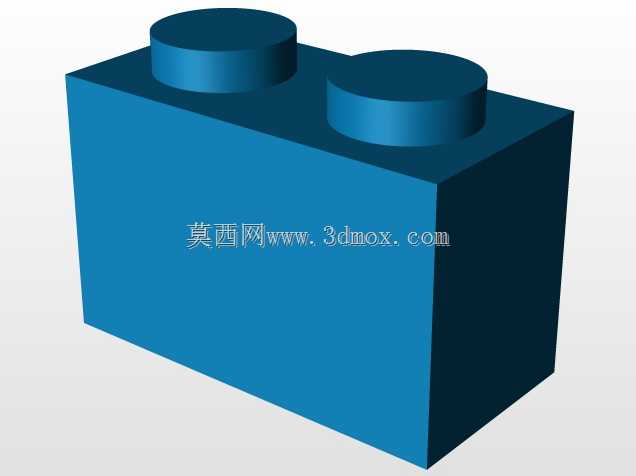

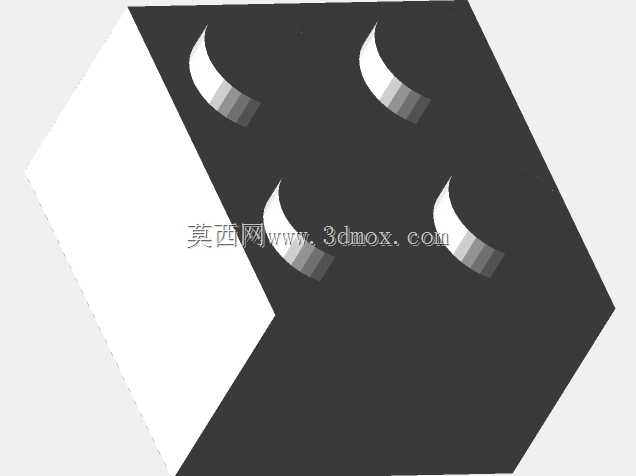

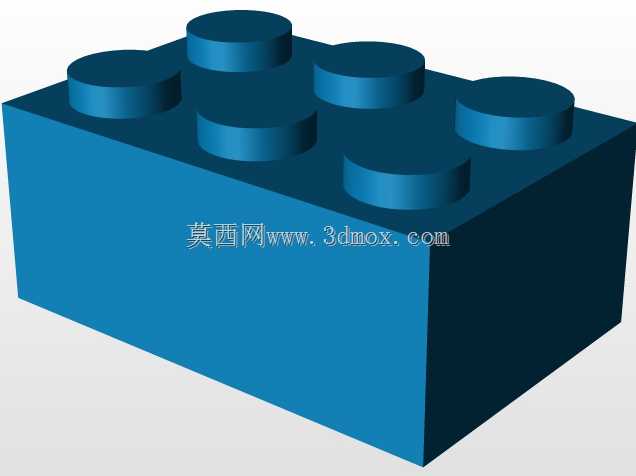

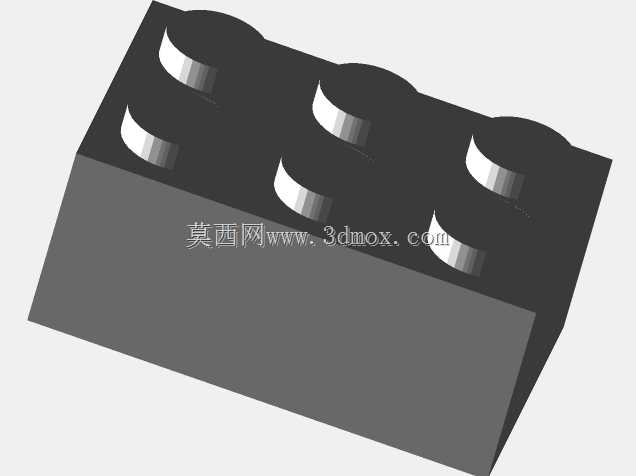

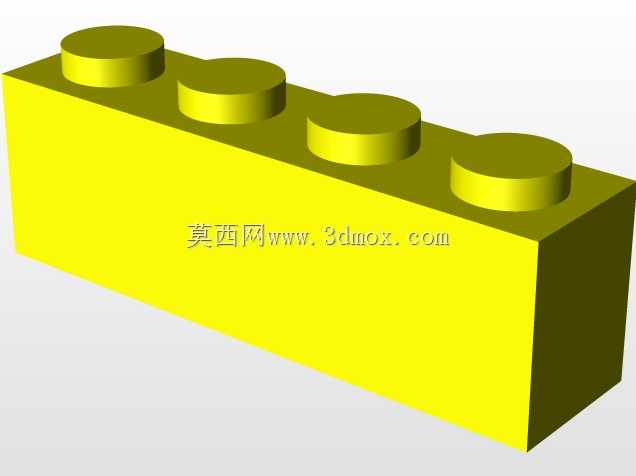

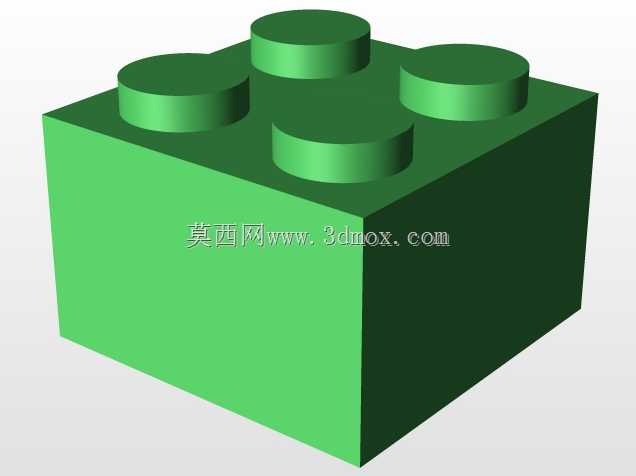

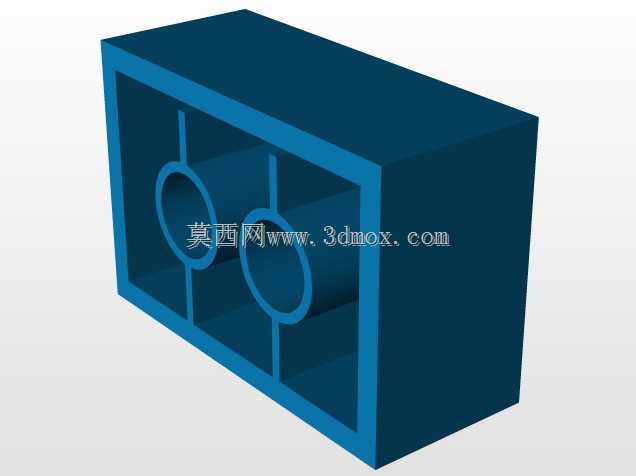

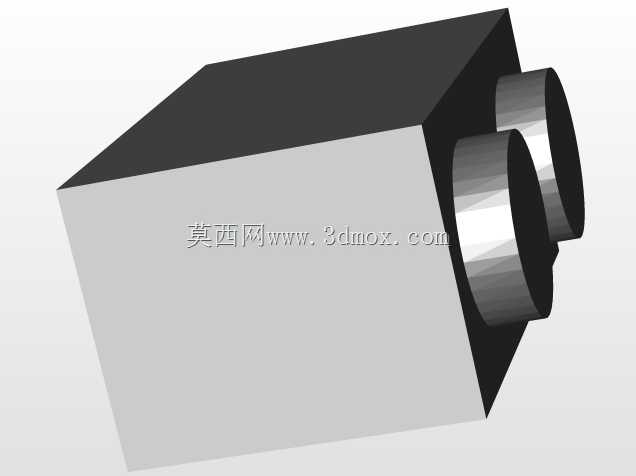

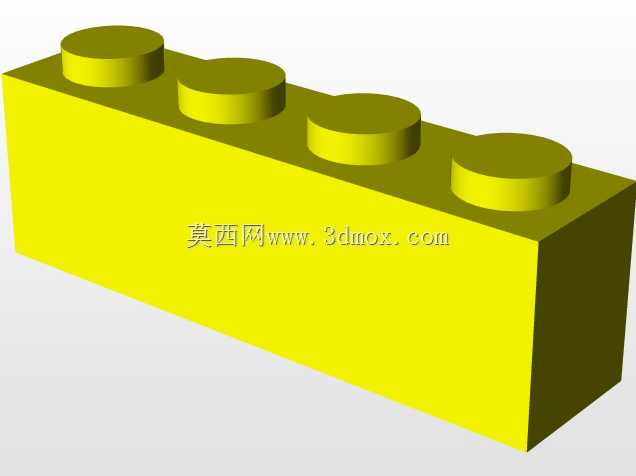

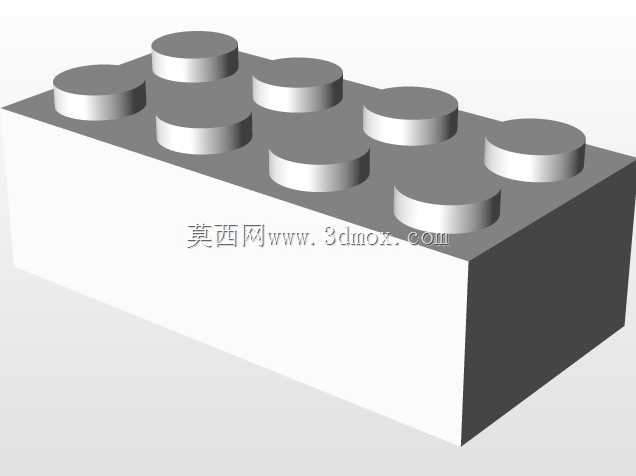

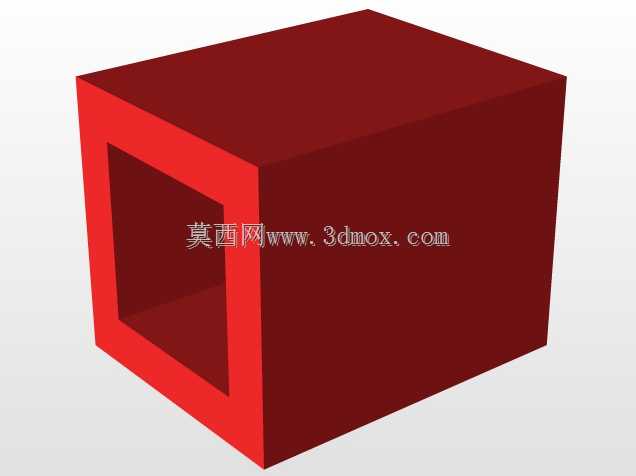

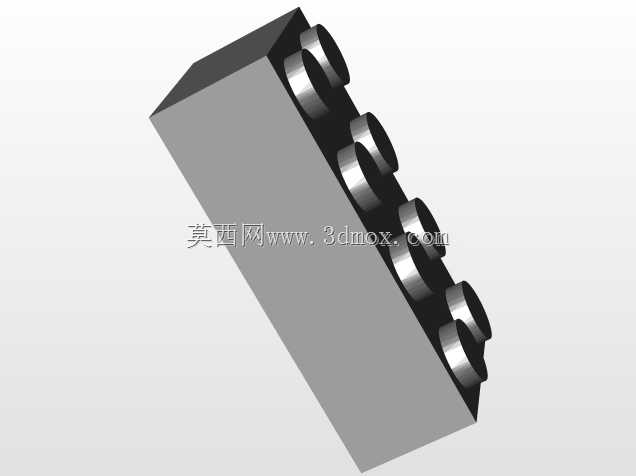

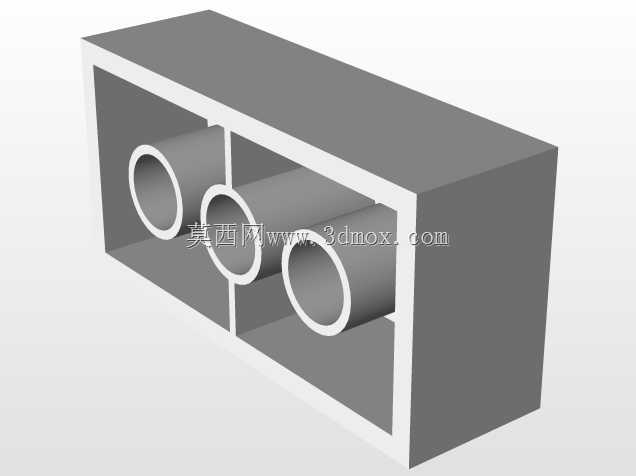

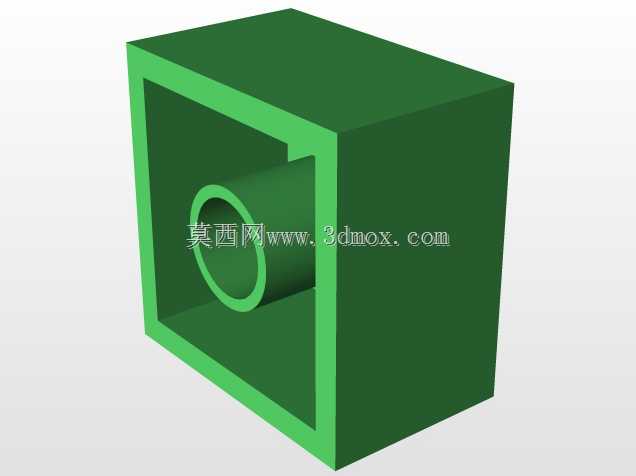

　　从外形尺寸与安装边界来看，单凸点的微型块边长为标准单位长度，双凸点块长度为两倍单位长度、宽度与单块一致，四凸点长块长度为四倍单位长度，2*2凸点的方块长宽均为两倍单位长度，所有块体的总高度保持统一，凸点的凸起高度与凹槽的深度完全匹配，保证多层拼接时上下层的块体可以完全贴合，不会出现层间间隙。块体底部的凹槽内部设置有十字形的加强筋，既可以提升块体的整体抗扭强度，避免拼接时侧壁向外撑开导致配合失效，同时加强筋的位置也刚好可以和下层凸点的侧面形成辅助定位，进一步提升拼接的同轴度，减少拼接后的晃动量。

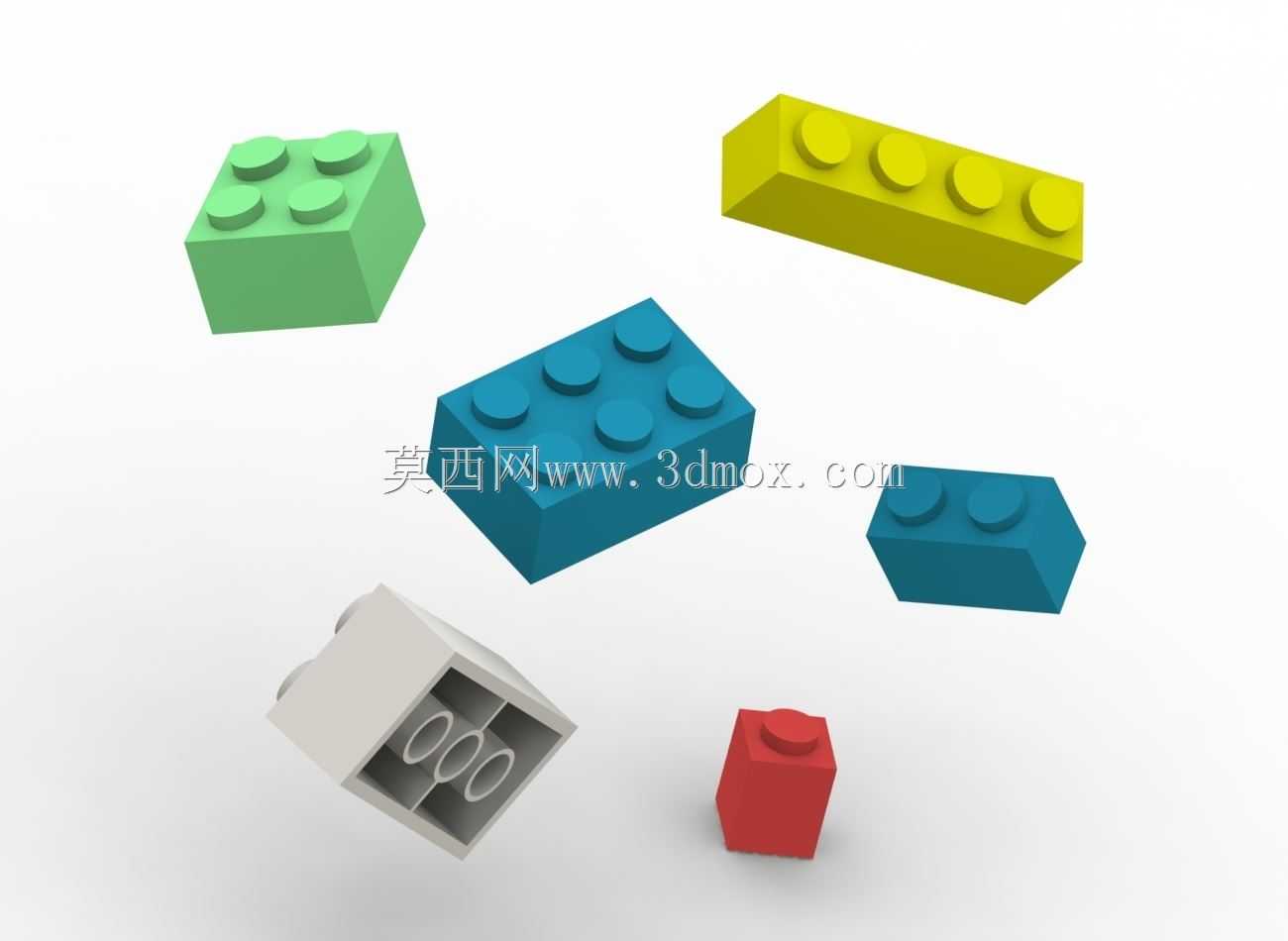

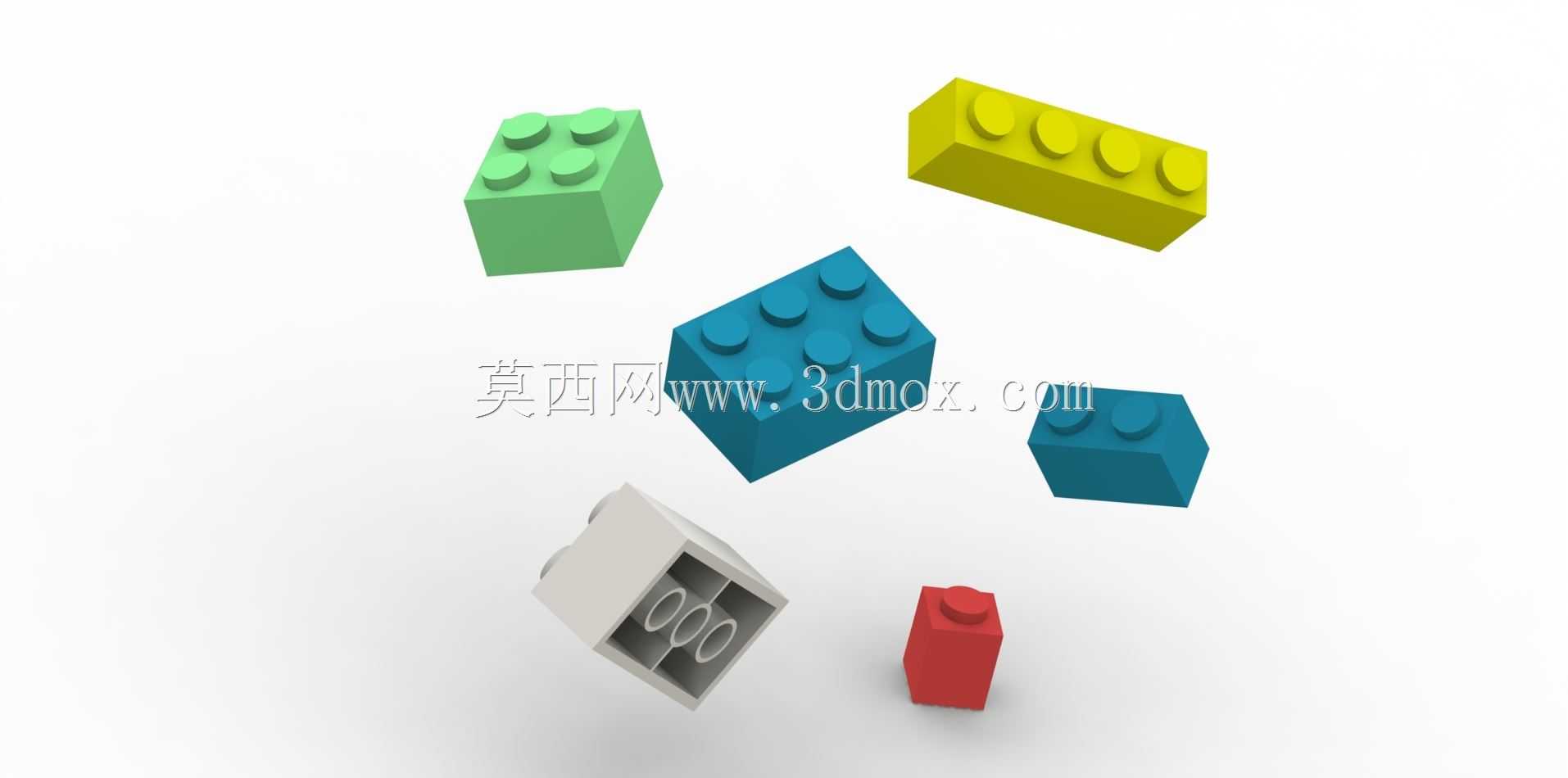

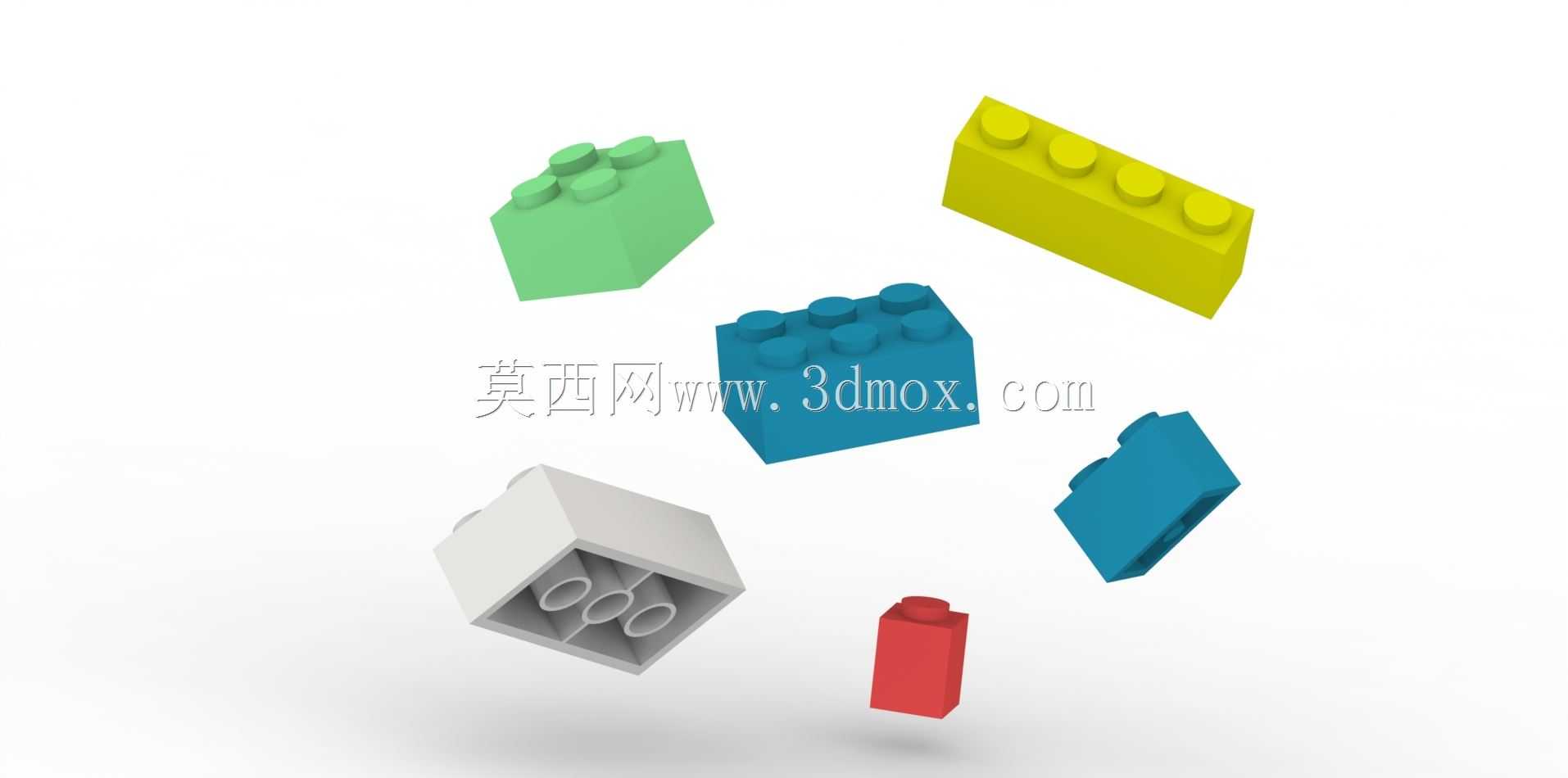

　　实际生产中这类块体多采用注塑工艺成型，设计时需要考虑拔模斜度，凸柱的侧壁、块体的外侧壁、凹槽的内壁都需要预留合理的拔模角度，避免注塑脱模时出现刮伤、顶白的缺陷，同时拔模斜度不能过大，否则会影响配合精度，导致拼接后块体之间出现明显缝隙。不同颜色的块体除了外观区分作用外，在实际搭建场景中也可以作为功能分区的标识，比如用红色块标记定位点、绿色块标记固定区域、黄色块标记活动路径，在教学演示和工装搭建时能快速识别不同功能的组件，提升搭建和调整的效率。块体的边角都做了微小的圆角处理，既避免锐边划伤使用者，也能在拼接时起到导向作用，即使凸点和凹槽有微小的位置偏差，圆角也能引导凸点顺利滑入凹槽，降低对位难度。
