猎鹰9号火箭发动机高精度三维结构设计

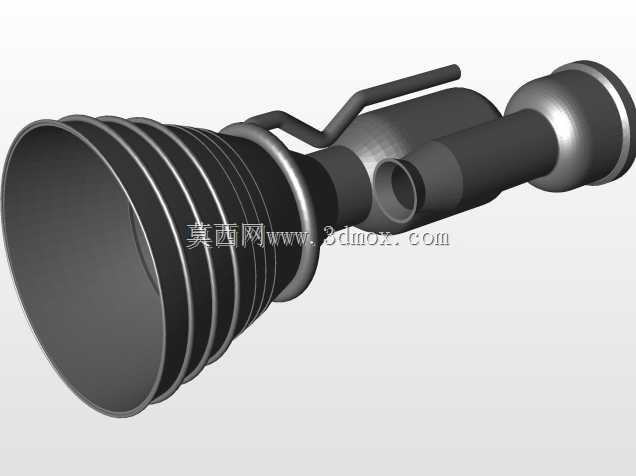

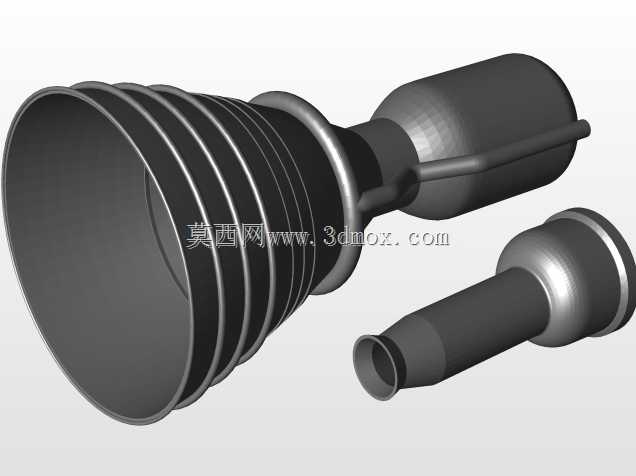

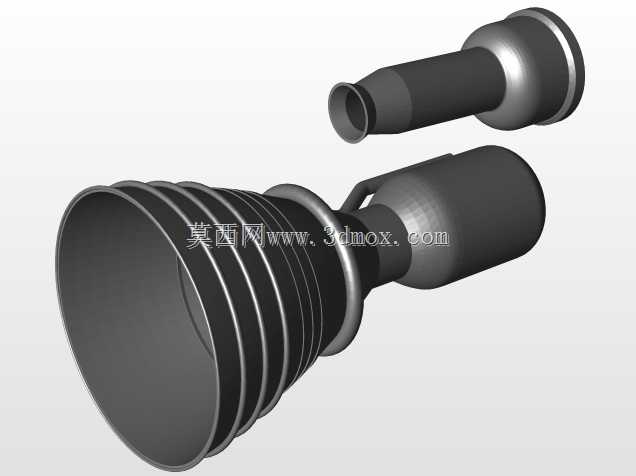

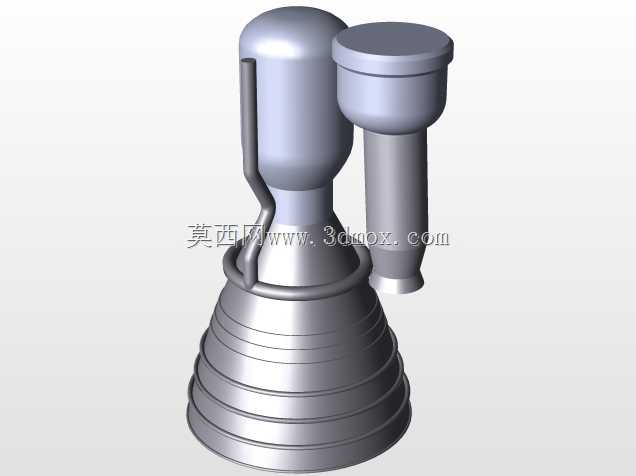

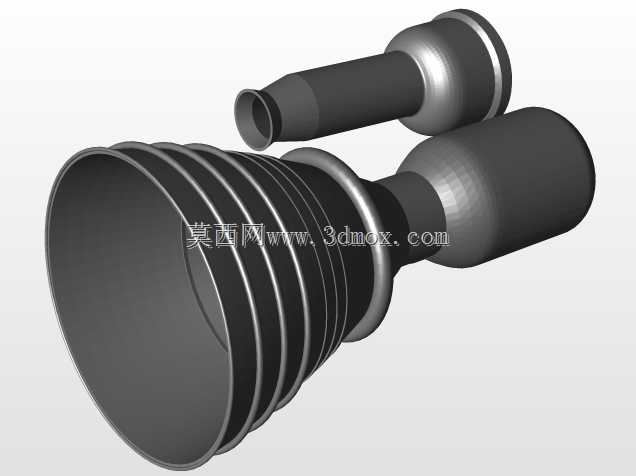

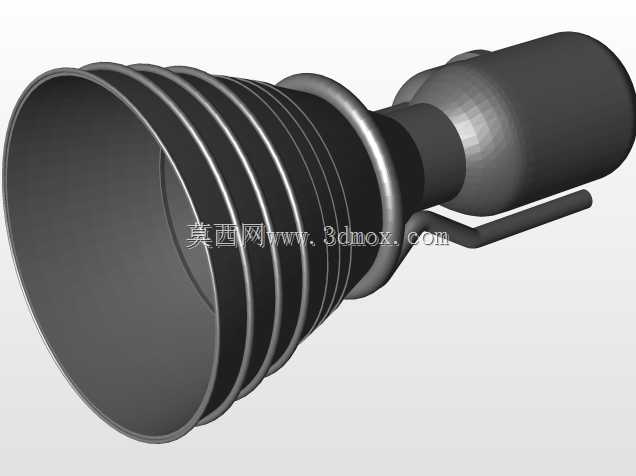

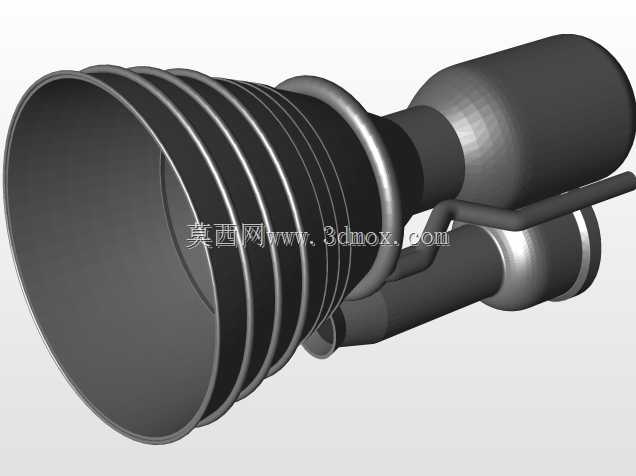

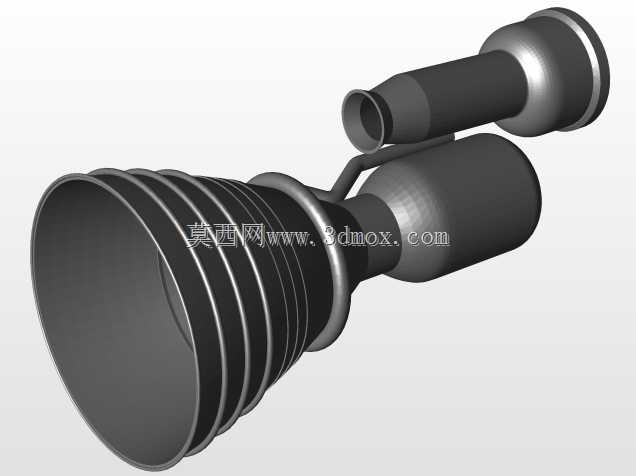

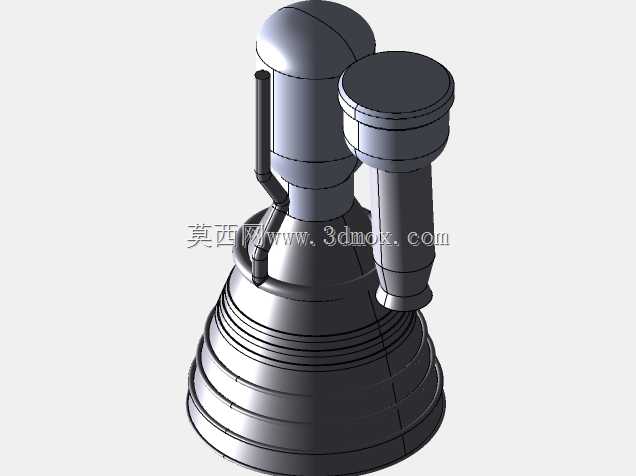

本次呈现的是猎鹰9号火箭配套的液氧煤油火箭发动机三维结构设计，该类动力装置是商业航天发射领域的核心承载部件，主要应用于近地轨道卫星部署、空间站货运补给、载人航天往返运输等核心航天场景，承担着火箭起飞段全推力输出、飞行段推力调节、一子级垂直回收反推控制等核心功能，是可重复使用运载火箭技术落地的核心硬件载体。从实际用途来看，该型发动机需要在极端工况下稳定输出大推力，既要满足火箭起飞阶段克服重力、快速爬升的大推力需求，也要在一子级返回过程中实现推力深度调节、多次点火启动，支撑垂直着陆的精准姿态控制，同时还要满足多次重复使用的可靠性要求，大幅降低航天发射的综合成本。从产品功能特性来看，该设计完整还原了发动机的双推力室布局、喷管段的冷却环带结构、顶部涡轮泵组的管路连接逻辑、燃料输送管路的走向排布，喷管段采用的大扩张比钟形喷管设计，能够在高空低气压环境下最大化提升燃气膨胀效率，提升发动机比冲性能；涡轮泵组采用同轴紧凑布局，在有限的安装空间内实现燃料与氧化剂的高压输送，满足燃烧室大流量推进剂供给需求；外部管路的排布充分考虑了振动工况下的结构冗余，避免飞行过程中管路共振引发的结构失效。从设计思路来看，整个结构遵循航天动力系统高可靠性、高推重比的核心设计原则，在保证结构强度满足极端热载荷、振动载荷、冲击载荷要求的前提下，尽可能压缩非功能结构的重量占比，将发动机整体推重比提升至最优区间；喷管段的多层环带结构对应再生冷却流道设计，能够利用推进剂在喷管壁面流道内的流动带走燃烧产生的大量热量，避免喷管在高温燃气长时间冲刷下出现结构烧蚀；双推力室的布局匹配了推力调节的冗余设计，单台推力室出现工况异常时仍能保证基础推力输出，提升飞行任务的成功率。从外形尺寸与安装边界来看，该发动机整体采用下宽上窄的锥形布局，底部大直径喷管段作为主要安装对接面，与火箭一子级的箭体承力结构直接连接，上部涡轮泵组、管路组件的外轮廓完全处于箭体直径包络范围内，不会超出箭体的气动外形边界，安装对接位置预留了标准的推进剂接口、电气控制接口、结构固定点位，能够直接匹配箭体的总装对接需求，不需要额外设计转接结构即可完成装配，同时各组件之间预留了足够的维护操作空间，满足回收后检修、部件更换的操作需求。
