1/4英寸NPT接口空气过滤调压阀结构

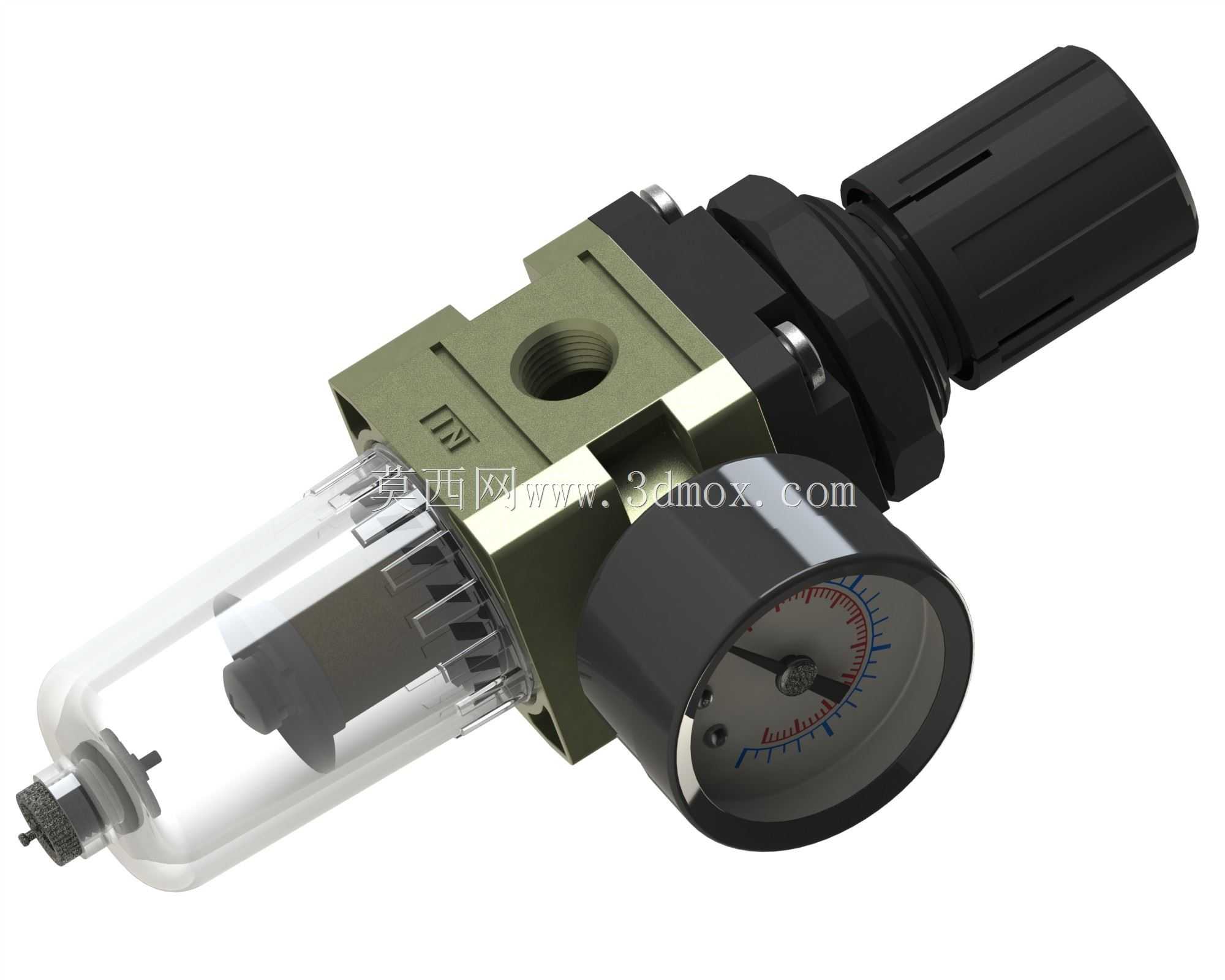

　　在气动控制系统的气源处理环节，这类集成过滤与调压功能的阀件是气源支路入口的核心配置，常见于小型自动化装配线、台式气动工装、实验室气动测试台这类采用1/4英寸NPT气管接驳的场景，承担着压缩空气杂质滤除与下游压力稳定输出的双重作用。从实际工况适配来看，这类阀件的安装位置通常在设备气源入口的面板或者安装支架上，上方的黑色调节旋钮采用防滑棱纹结构，方便操作人员在带压状态下手动调整输出压力，旋钮的限位结构可以避免调压超程，防止下游气动元件因为输入压力过高出现密封损坏或者动作异常。侧置的圆形压力表刻度覆盖常规气动系统常用的压力区间，表盘的色标区分了安全工作压力区间与超压警示区间，现场巡检时可以快速判断当前输出压力是否处于正常范围，

　　无需额外外接检测仪表。阀体的金属基座采用压铸成型结构，预留的安装孔位适配标准的气源处理件安装支架，既可以单独卧式安装在气管管路上，也可以和同系列的油雾器、截止阀拼接成三联件组合使用，安装时需要注意阀体上标注的气流方向标识，避免反向接装导致过滤功能失效、调压膜片受力异常损坏。下部的透明滤杯采用高强度透明工程材质，可以直观观察内部积存的冷凝水与杂质高度，滤杯底部的手动排水结构不需要额外工具就可以操作，日常维护时只需要按压排水钮就能排出杯内积液，滤杯内部的导流结构会让进入阀腔的压缩空气产生旋转，依靠离心力将空气中的液态水、大颗粒固态杂质甩到滤杯内壁，顺着内壁滑落至杯底储液腔，避免杂质直接冲击滤芯造成滤芯过早堵塞。

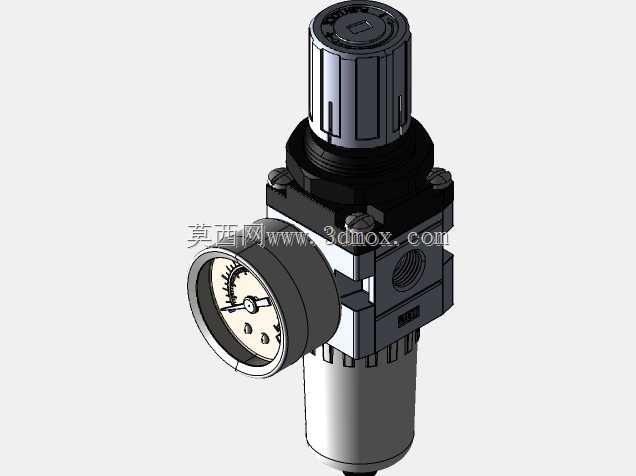

　　中间的滤芯组件采用梯度过滤结构，外层的大孔隙结构拦截大颗粒焊渣、锈屑，内层的细密滤材拦截细小粉尘，过滤后的压缩空气进入调压腔，通过膜片与弹簧的力平衡作用维持输出压力稳定，当下游用气量出现波动时，膜片会自动调整阀口开度，补偿压力波动，保证下游气缸、气动马达、气动夹具这类元件的工作压力稳定，不会因为气源压力波动出现夹持力不足、气缸动作速度忽快忽慢的问题。从建模的结构细节来看，各个部件的配合间隙都按照实际装配公差还原，调节旋钮与阀体上盖的配合段预留了密封圈的安装槽位，滤杯与金属基座的连接位置设计了密封卡扣结构，保证带压状态下不会出现漏气，压力表与阀体的连接接口采用标准螺纹配合，还原了实际产品的密封结构。设计这类阀件的三维结构时，

　　需要重点考虑安装边界的预留：调节旋钮向上的操作空间需要满足手指拧动的最小距离，滤杯向下的拆卸空间要保证维护时可以直接拔出滤杯更换滤芯，侧置压力表的向外延伸尺寸不能超出设备面板的安装边界，避免和周边的线槽、其他阀件产生干涉。在小型半自动点胶设备、台式气动压合工装这类紧凑结构的设备里，这类集成过滤调压功能的单联件比分体式的过滤、调压阀组合节省近三分之一的安装空间，同时减少了两个管路连接点，降低了压缩空气泄漏的概率。实际选型应用时，需要根据下游气动元件的总耗气量匹配阀件的额定流量，这款1/4英寸NPT接口的阀件适配的支路耗气量通常在每分钟数百升范围内，可以满足3到5个小型气缸或者1个小型气动马达的用气需求，调压范围覆盖常规气动系统0.1到0.85MPa的常用工作区间，适配绝大多数工厂常规压缩空气管网的输入压力。滤杯的防护结构设计也考虑了车间复杂工况，透明材质具备一定的抗冲击性能，可以抵御车间内常规的飞溅碎屑碰撞，同时耐常见的气动管路油污腐蚀，长期使用不会出现透明度下降、开裂的问题。阀体上的进气口与出气口采用同侧平行布置，和同规格的常规气源处理件安装尺寸兼容，替换旧件时不需要重新改动管路和安装支架，降低设备维护的替换成本。
