FPV玻纤云台摄像机挂载支架结构设计

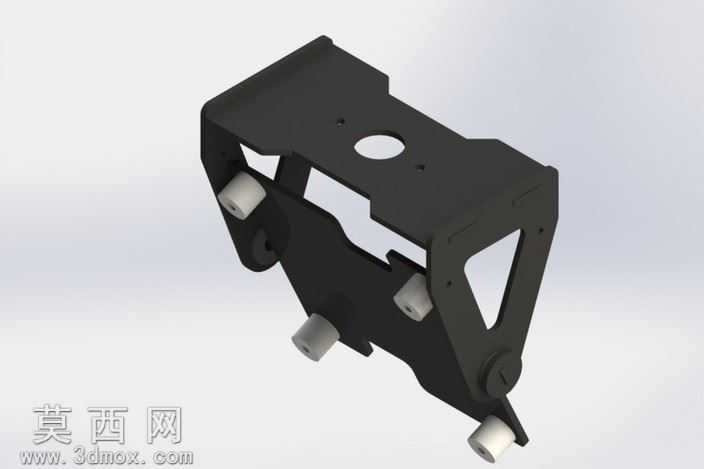

本作品为适配FPV航拍场景的玻纤云台摄像机挂载支架，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循玻纤板材加工的工艺特性，对板材弯折角度、安装孔位公差、部件配合间隙进行了精准的参数约束，确保模型可直接对接生产加工环节。渲染阶段采用哑光黑色工程材质模拟玻纤板的表面质感，对支架上的安装滚轮、转轴铰接部位做了细节材质区分，还原了尼龙滚轮的半哑光耐磨质感与金属转轴的细微金属光泽，通过柔和的环境打光凸显支架的结构轮廓与镂空减重设计，清晰展示各部件的装配关系。结构设计上，主体采用一体化弯折的玻纤板材作为承载基体，通过三角形镂空结构在保证结构刚性的前提下最大限度降低整体重量，适配FPV设备对载重的严苛要求；支架侧边预留多组标准化安装孔位，可适配不同尺寸规格的FPV摄像机装入，底部与侧部分别设置带滚轮的导向定位结构，可实现摄像机的快速装入与位置微调，铰接部位设计有快锁旋钮结构，可在调整好摄像机拍摄角度后快速锁止，避免飞行过程中出现角度偏移。设计思路围绕FPV航拍的实际使用需求展开，优先考虑轻量化与安装便捷性，整体结构无冗余部件，所有弯折角度与孔位均经过装配干涉校验，确保各活动部件运动顺畅无卡滞，同时兼顾玻纤材料的抗冲击特性，对支架受力集中的边角部位做了圆弧过渡处理，避免飞行过程中受震动冲击出现板材开裂问题，整体结构可满足FPV飞行场景下的摄像机稳定挂载需求，适配L尺寸规格的摄像机安装使用。
