三缸汽车发动机结构设计三维模型

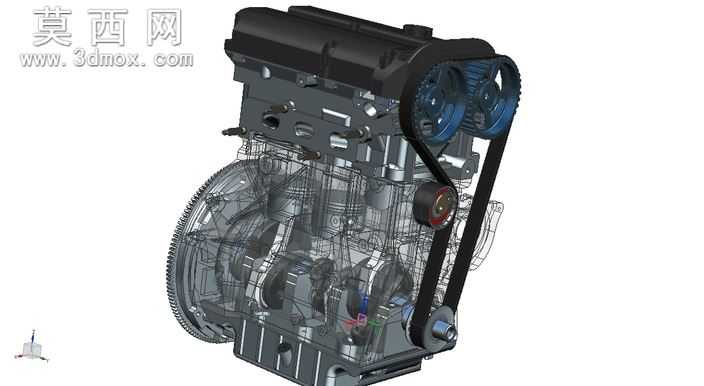

本模型为面向小型载客车辆适配的三缸发动机完整结构设计，建模过程依托三维参数化设计逻辑完成，整体还原了直列三缸发动机的核心总成布局。建模阶段先完成核心参数匹配，针对三缸机型的曲柄连杆排布、点火间隔对应的曲轴相位做了精准校准，确保各缸体工作时序符合四冲程发动机的运行逻辑。模型完整呈现了发动机的两大机构五大系统核心结构：配气机构部分还原了正时传动系统的同步带、张紧轮、凸轮轴带轮的装配关系，同步带的齿形结构、带轮的啮合齿槽都做了细节还原，可直观展示配气相位的传动逻辑；曲柄连杆机构部分包含活塞、连杆、曲轴、飞轮总成，采用半透明线框渲染方式展示缸体内部的活塞运动路径、连杆与曲轴的铰接关系，飞轮端的齿圈结构、启动啮合齿形都做了精细化建模。缸体部分采用灰铸铁材质的金属质感渲染，表面的安装凸台、油道孔、螺栓连接位都按照真实发动机的装配逻辑排布，气门室盖采用工程塑料质感的哑光黑材质，与缸体的金属质感形成明确区分，正时带轮采用深蓝色半透明材质，既突出传动部件的视觉辨识度，又不会遮挡内部的传动啮合结构。设计过程中针对三缸发动机的平衡性特征，在曲轴平衡块的结构排布上做了对应设计，还原了量产三缸机型的平衡配重逻辑，所有部件的装配约束都按照实际工程装配关系设置，可支持后续的运动仿真拆解，能够直观展示发动机从曲轴动力输出到配气机构同步运作的完整传动链路，模型同时覆盖了外围的发电机安装位、起动机啮合位、进气歧管安装面等附属接口结构，完整还原了发动机作为汽车核心动力总成的整体装配形态，可作为汽车构造教学、动力总成结构分析、小型车动力匹配设计的参考三维载体。
