654cc单转子汪克尔旋转式发动机结构

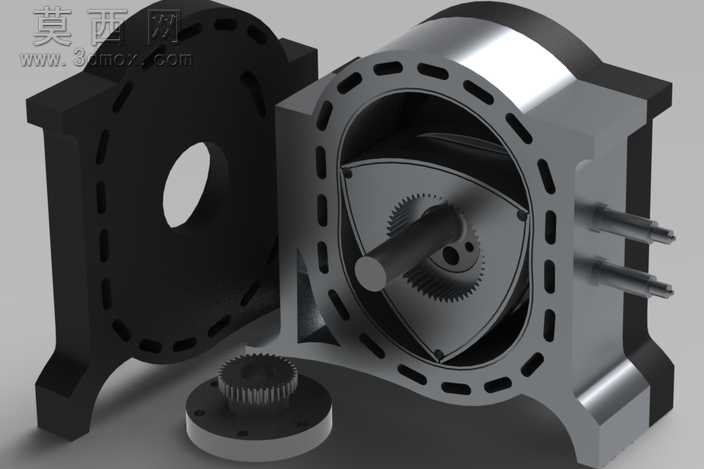

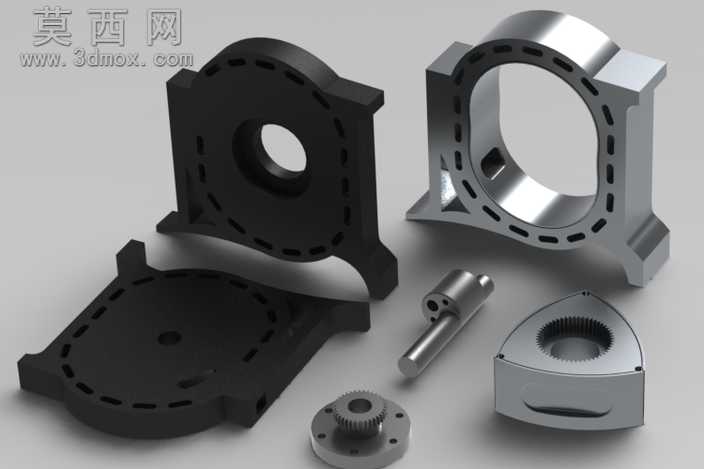

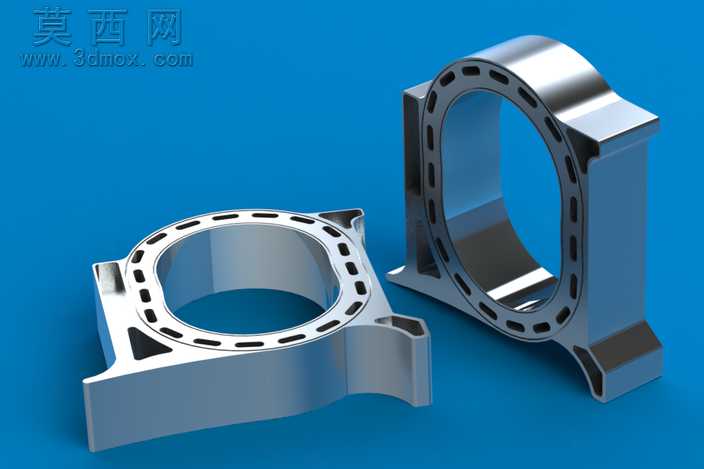

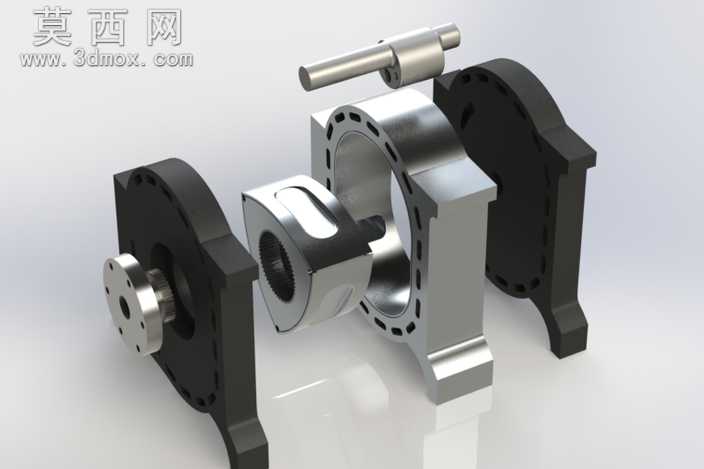

本模型为654cc排量单片转子汪克尔旋转式发动机的完整三维设计成果，建模过程严格遵循三角转子发动机的实际工作原理与机械配合逻辑，还原了这类无往复活塞内燃机的核心结构特征。建模阶段首先完成核心缸体的轮廓构建，精准绘制出双弧外次摆线的缸体型线，这是汪克尔发动机区别于传统往复式发动机的核心特征，缸体周边的散热孔、安装定位孔、端盖连接位均按照实际装配公差要求逐一排布，保证各安装特征的位置精度与尺寸匹配度。随后完成三角转子的建模，精准还原转子的三个密封边轮廓、内部减重空腔、中心齿轮安装位、偏心轴配合孔的结构，转子端面的密封槽、定位销孔也做了精细化还原，确保转子与偏心轴、端盖的配合逻辑符合实际机械要求。偏心轴作为动力输出核心部件，建模时还原了其偏心轴颈、主轴颈、输出端连接结构、齿轮配合段的细节，保证偏心距参数与转子运动轨迹完全匹配，能够准确复现转子在缸内的行星运动轨迹。配套的端盖、固定螺栓、输出端连接接头、中心定位齿轮等附属零部件也逐一完成建模，所有零件的装配关系完全按照实际机械装配逻辑搭建，转子与轴的比例严格按照1:3的参数设置，可清晰展示转子在缸体内转动时三个工作腔的容积变化过程，直观呈现进气、压缩、做功、排气的四冲程循环原理。渲染阶段为金属零部件赋予了贴合实际的材质属性，缸体采用铸铁哑光金属材质，转子与偏心轴采用合金钢亮面金属材质，密封件、紧固件做了差异化的材质区分，通过光影调整突出各部件的轮廓特征与装配关系，整体渲染效果清晰直观，能够完整展现汪克尔发动机紧凑的结构优势与精巧的运动设计，可用于发动机原理教学、结构参考、创新设计验证等场景，帮助设计者快速理解旋转式发动机与传统往复式发动机的结构差异与工作特性。
