三层教学演示电梯结构设计方案

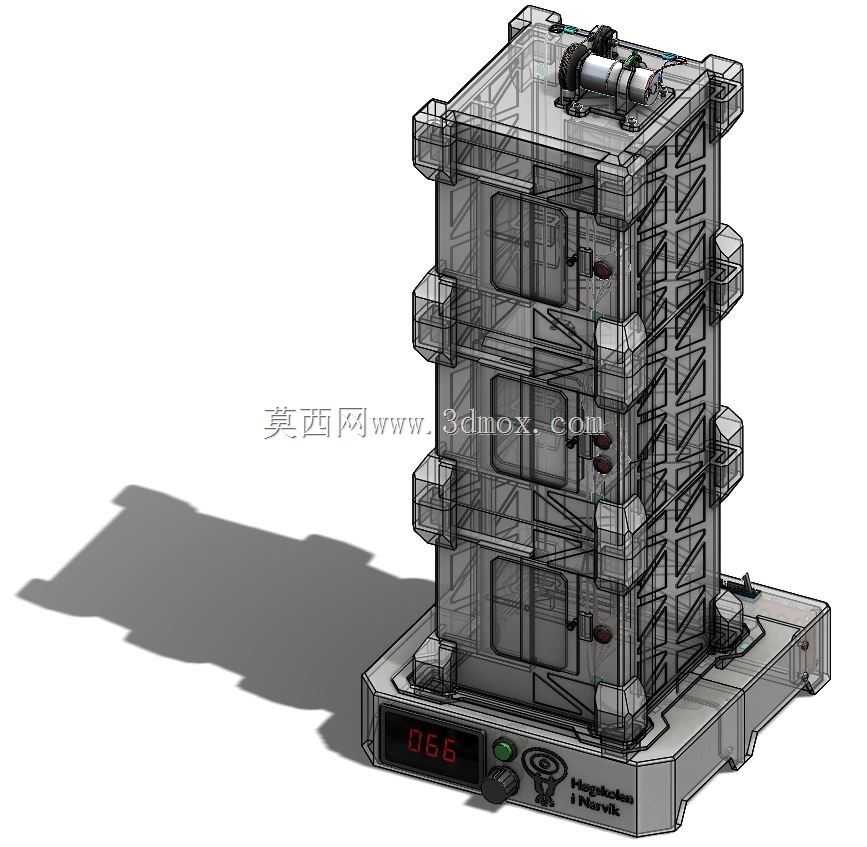

这款电梯结构方案主要面向自动化专业教学场景搭建，区别于商用载客电梯的冗余安全配置，整体结构做了可视化处理，所有框架连接、传动部件、层门机构都采用外露或半透明的展示形式，方便学习者直观观察电梯运行时各部件的联动逻辑。从实际教学用途出发，该模型完整还原了真实电梯的核心运行逻辑，涵盖轿厢垂直升降、层门启闭、楼层呼叫响应、平层定位这些核心功能模块，可配合PLC编程实训完成逻辑控制演练，也能作为机械结构课程的传动演示载体，让学习者快速理解曳引式升降设备的机械配合关系。

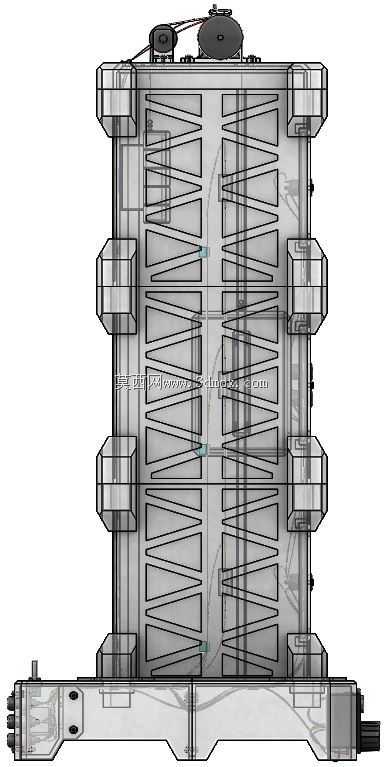

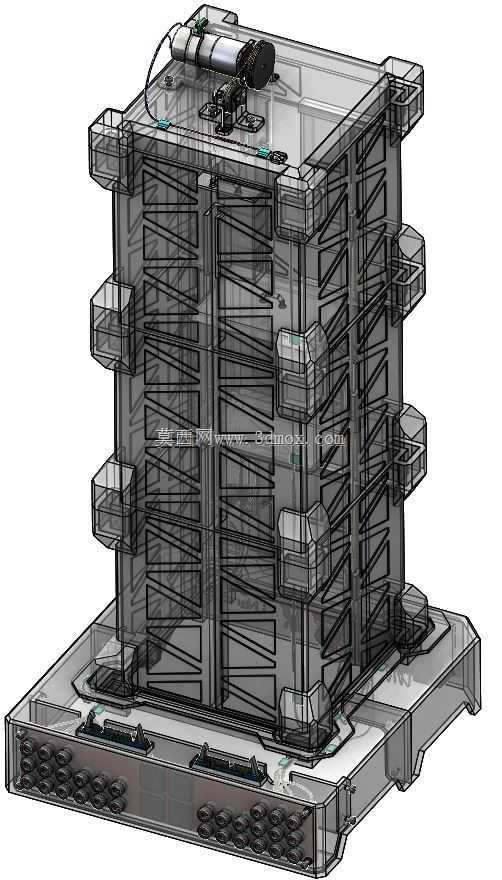

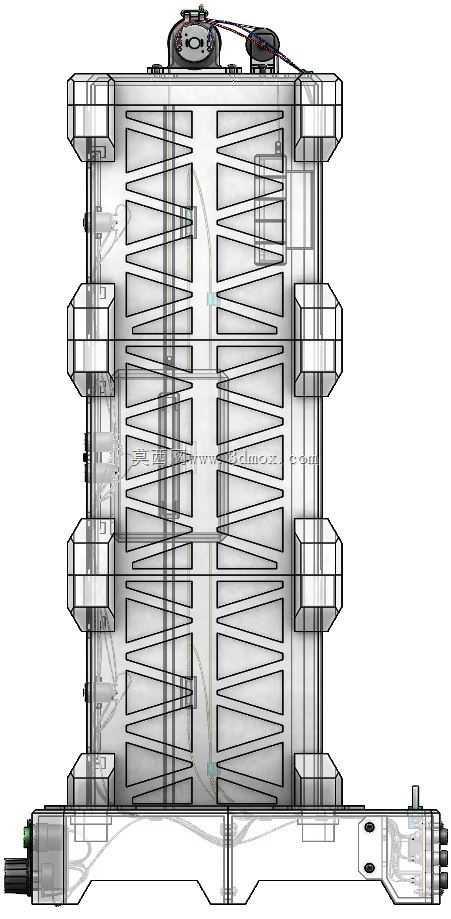

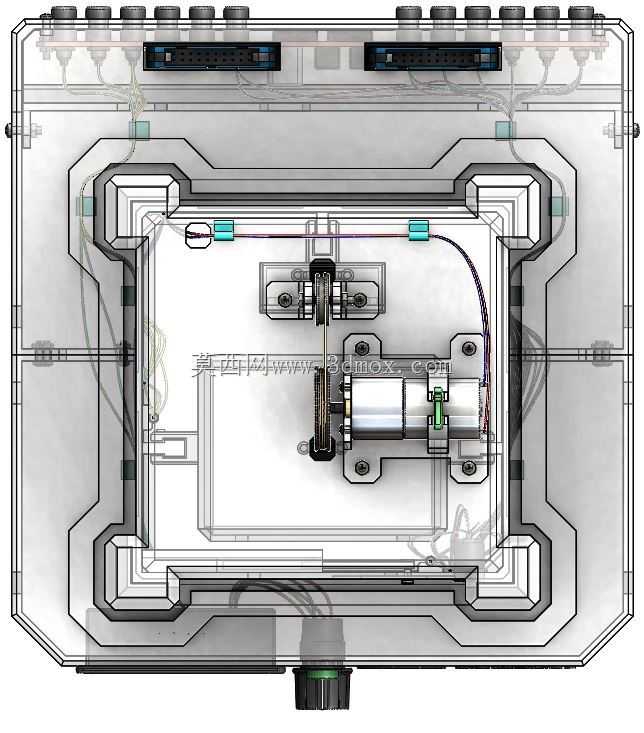

设计过程中优先考虑教学场景的观察需求，整体框架采用型材拼接式结构，摒弃了商用电梯的封闭井道设计，井道侧方预留完整观察面，无需拆解设备就能看到轿厢导轨、配重块、曳引轮组的运行状态。顶部的曳引机组采用卧式布置，安装座预留了调节长孔，可根据实训需求调整曳引轮的包角，演示不同张紧力下的传动效果，也方便更换不同直径的曳引轮做传动比对比实验。轿厢部分做了等比例缩小，每层的层门都配备了独立的门锁机构，和真实电梯的机械锁止逻辑一致，只有轿厢到达平层位置时，门锁才会触发解锁，避免层门意外开启，这部分结构完全还原商用电梯的安全联锁逻辑，可作为安全机构教学的直观演示载体。

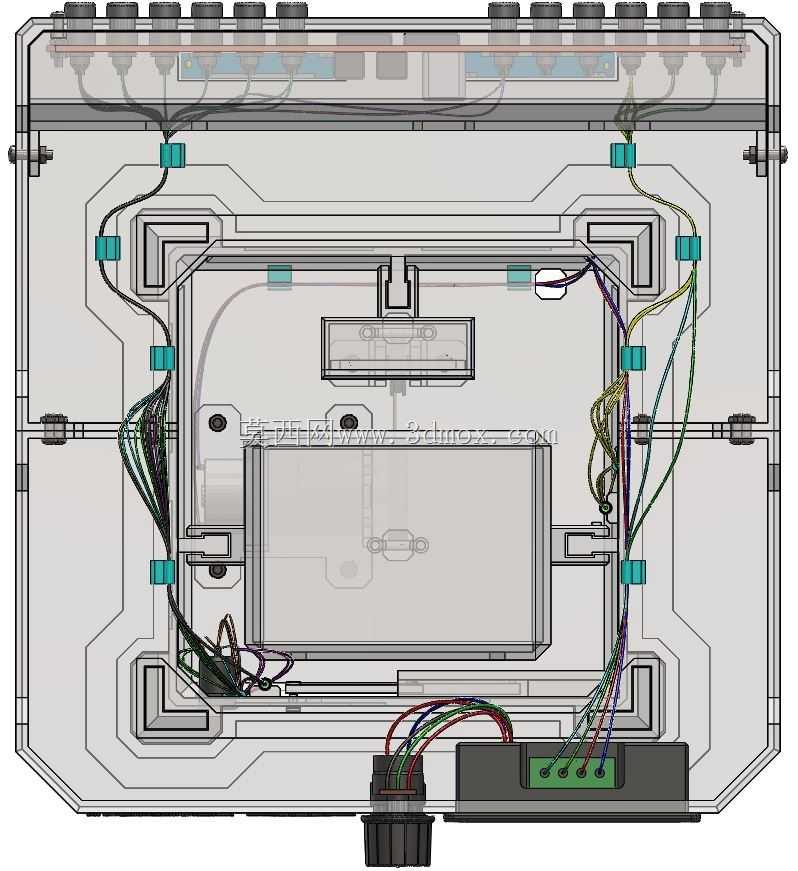

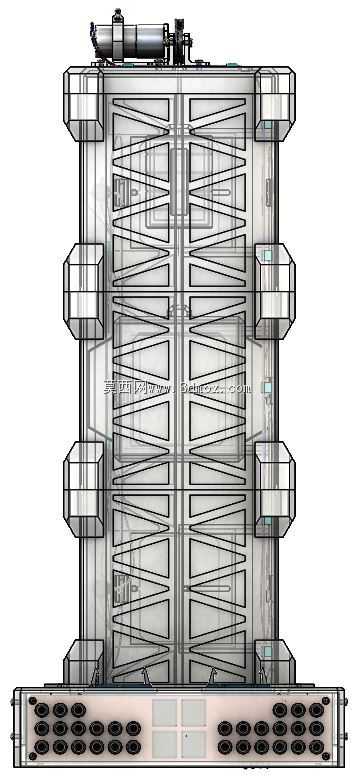

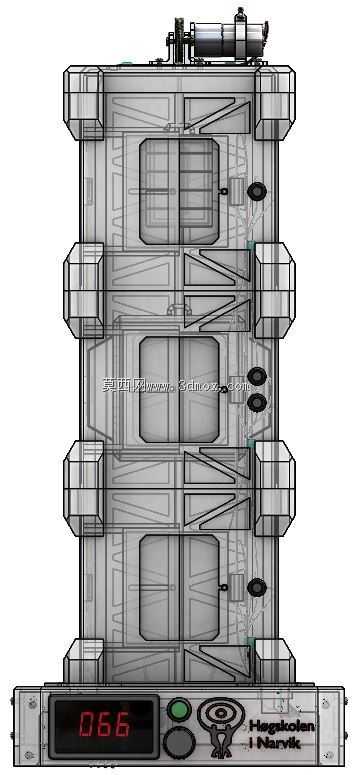

安装边界方面，整体底座采用一体化铸铁平台结构，底部预留了标准T型槽，可直接固定在实训工作台面上，不需要额外做地基处理，整体占地尺寸适配常规教学实验室的工位布局，顶部曳引机组的最高点距离底座平面的高度控制在常规实验室室内净高允许范围内，不需要对场地做特殊改造。底座上集成了楼层显示模块和操作按钮，显示模块直接对应轿厢的实时位置，操作按钮可模拟内外呼梯信号，所有接线端子都集中布置在底座侧面的接线区，方便实训时快速接线，不需要拆解设备内部走线。

功能设计上，该模型保留了电梯核心的安全保护逻辑，包括上下限位保护、层门联锁保护、过载触发保护，这些保护机构都采用可视化设计，触发时可直观看到对应机构的动作状态，方便学习者理解安全保护的机械触发原理。配重块采用可拆分式设计，可根据轿厢的负载调整配重重量，演示不同负载下曳引机的受力变化，也能帮助学习者理解电梯配重的匹配计算逻辑。导轨部分采用标准导轨型材，导靴位置预留了磨损调节间隙，可模拟导靴磨损后的运行状态，也方便演示导靴间隙调整的操作流程。

从结构设计思路来看，所有部件都采用模块化设计，曳引机组、轿厢、层门、配重这些模块都可单独拆解，方便教学时拆解展示单个部件的结构，也能根据实训需求更换不同结构形式的部件做对比演示，比如更换不同类型的门机机构，演示旁开门、中分门的启闭差异。井道框架的连接节点都采用标准紧固件连接，没有采用焊接结构，方便拆装重组，也能让学习者了解设备组装的工艺顺序。考虑到教学场景的频繁操作需求，所有运动副都做了耐磨处理，导靴、门滑块这些易损件都采用快换结构，不需要专用工具就能快速更换，降低实训过程中的维护成本。

实际应用中，这款模型可覆盖机械结构设计、电气控制、安全逻辑验证多个教学环节，既可以作为机械专业的结构测绘教具，也能作为自动化专业的控制实训载体，学习者可基于该模型完成从机械结构认知到控制程序编写的全流程实训，相比纯理论教学或二维图纸讲解，直观的三维结构演示能大幅降低理解门槛，帮助学习者快速建立升降设备的整体结构认知。
