单立柱垂直输送升降作业机构设计

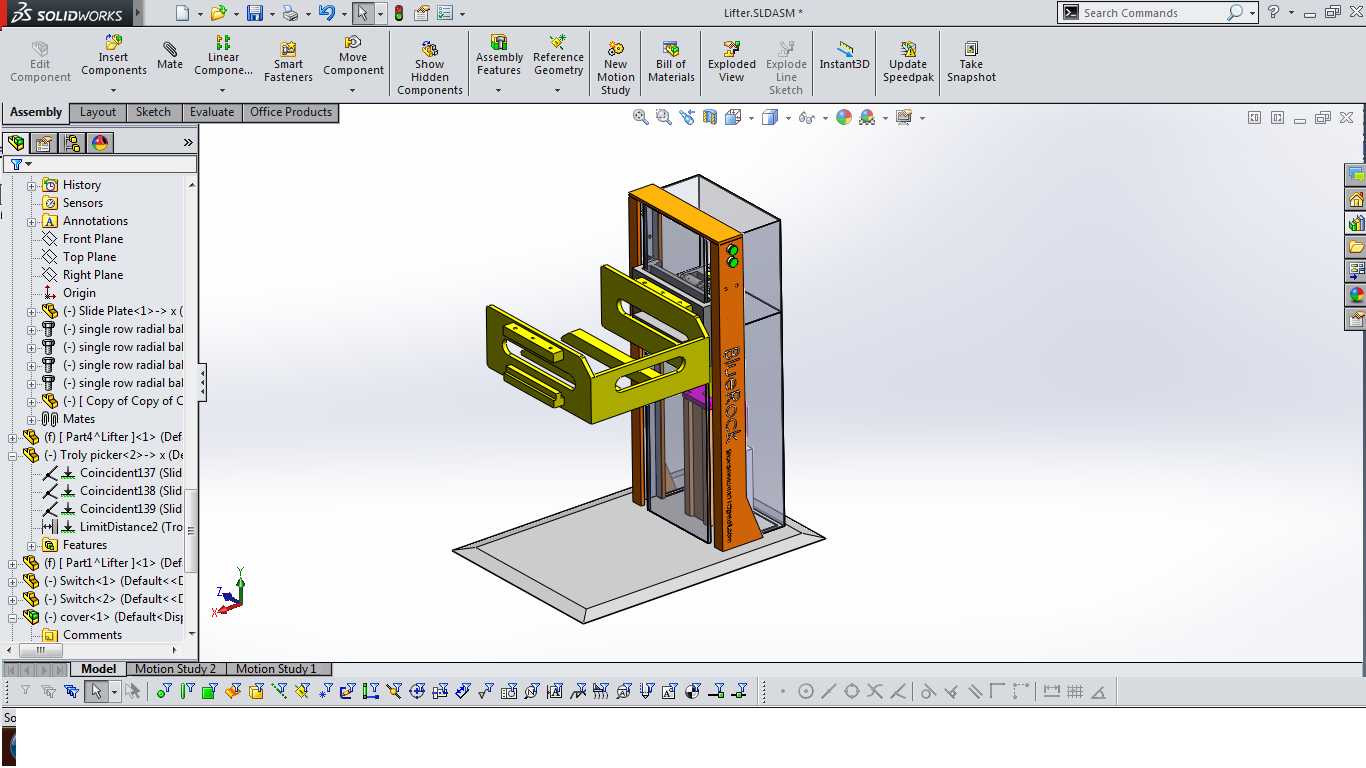

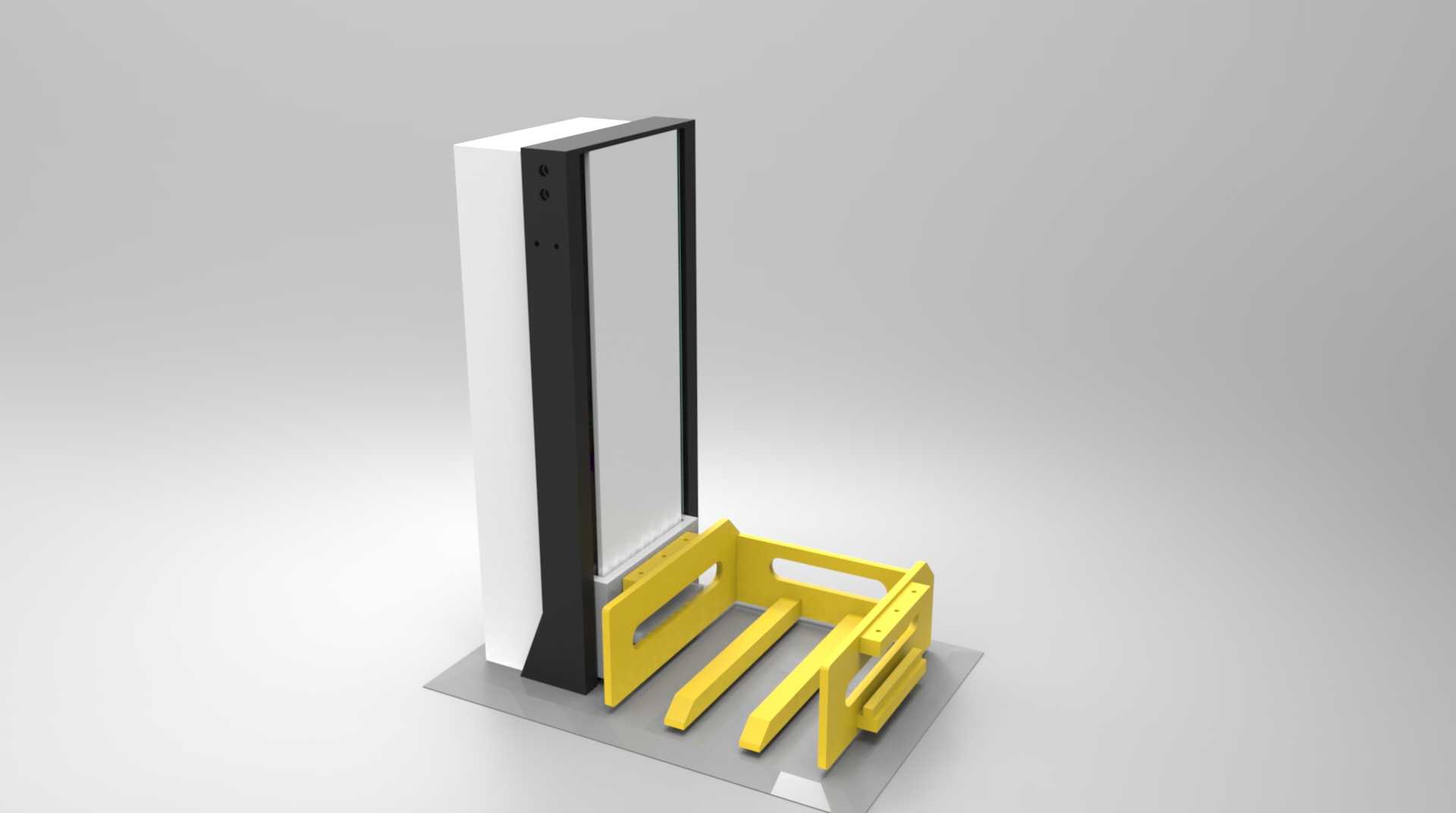

该升降机构主要面向车间内工位间的短距离垂直物料转运场景，可适配生产线边的半成品周转、工装夹具的工位高度切换、轻型加工件的上下料举升需求，也可集成在自动化产线的接驳点位，完成不同高度输送线之间的物料转接，替代传统人工搬抬的作业模式，降低工位作业的劳动强度，同时规避人工举升重物带来的对位偏差、工件磕碰风险。从结构组成来看，设备采用单立柱加侧置载台的布局形式，底部为整块方形安装底座，底座通过地脚螺栓与车间混凝土地面或设备安装平台刚性连接，安装时需保证底座上平面的水平度公差控制在合理范围内，避免立柱安装后出现倾斜，导致载台运行卡滞、导向件偏磨的问题。立柱主体采用框架式焊接结构，内部集成升降驱动的传动组件与导向轨道，导向轨道沿立柱竖直方向通长布置，与载台侧的导向滑块配合，为载台的上下运行提供精准的运动约束，保证载台在全程升降过程中水平方向的晃动量控制在作业允许的公差范围内，避免承载工件出现偏移滑落。载台采用双侧托臂的开放式结构，托臂上预留有工装安装孔位，可根据实际输送的物料形态更换适配的载具，无论是带定位孔的工装板、周转箱，还是需要直接承托的异形加工件，都可以通过螺栓连接快速完成载具切换，无需对主体结构做额外改造。驱动部分隐藏在立柱框架内部，传动路径沿立柱竖直方向布置，动力输出端与载台背部的连接座刚性固定，可根据实际负载需求选择丝杠传动或同步带传动形式，若应用在重载、频繁启停的工位，可替换为链条传动结构，不同传动形式的安装接口在设计时做了统一预留，方便后续根据使用场景做配置调整。设计过程中优先考虑了设备的安装边界，整体占地面积仅为底座的方形区域大小，立柱贴靠底座一侧边缘布置，载台在最低位时托臂上平面与底座上平面预留足够的安全间隙，避免载台下降至最低位时与底座发生碰撞，载台伸出侧的外轮廓距离立柱外立面的尺寸经过反复校核，保证在承载常规尺寸工件时，不会与周边的线体、设备立柱发生运动干涉。设备的最高举升高度可根据现场工位的高度差需求做定制化调整，立柱的型材长度可在标准段基础上做裁切适配，无需重新开模制作结构件，有效缩短非标适配的设计与加工周期。载台的运行行程两端设置有硬限位与软限位双重保护，软限位触发后驱动系统自动减速停机，硬限位作为最后一道安全防护，可在软限位失效时阻挡载台超程运行，避免出现传动件脱开、载台冲顶的安全隐患。从实际使用的角度出发，该结构的维护点位全部布置在立柱外侧的可拆卸盖板后方，日常检查导向件润滑情况、传动件张紧度时，仅需拆卸对应位置的盖板即可完成操作，无需拆解主体结构，大幅降低日常维护的工作量。载台的托臂采用折弯焊接结构，在保证结构强度的前提下尽可能降低自身重量，减少驱动系统的无效负载，托臂的折弯筋条沿受力方向布置，可在承载额定重量工件时将托臂的下挠变形量控制在允许范围内，保证工件放置后的水平度，满足精密加工件上下料时的对位精度要求。该升降机构还可根据使用需求增加外围安全防护组件，比如在载台运行区域加装安全光栅，当有人员或异物进入运行区间时，设备自动停止运行，也可在载台周边加装防护栏，避免高速运行时工件从托臂侧方滑落。在与自动化产线集成时，载台上可加装工件到位检测传感器，检测到工件放置到位后自动触发升降动作，运行至目标高度后输出到位信号给产线控制系统，完成与上下游设备的信号交互，无需人工手动触发操作，适配自动化无人作业的产线需求。
