多特蒙德足球俱乐部立体队徽标识设计

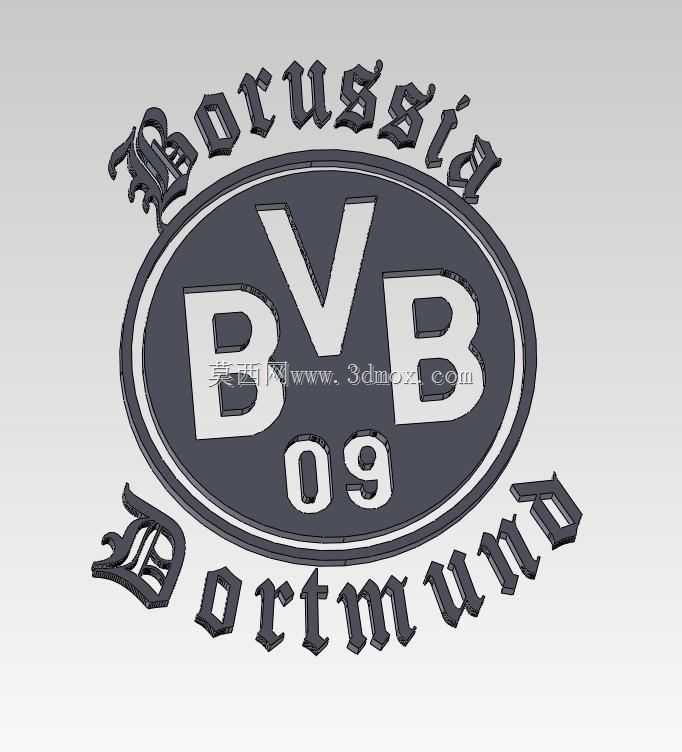

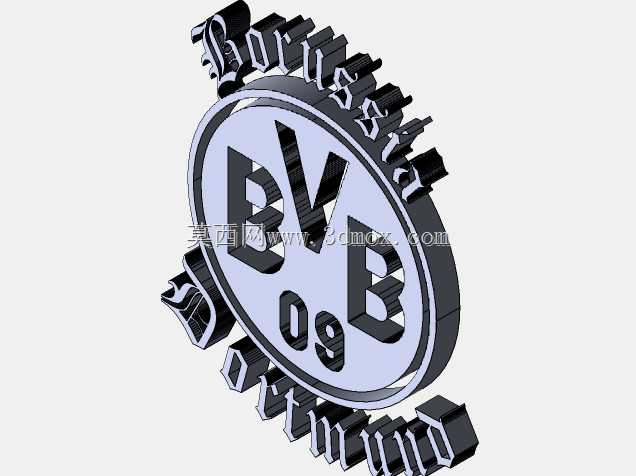

这款立体队徽标识的设计，最初是面向体育周边定制、商业空间标识装饰场景开发的结构方案，在球迷周边产品制作、俱乐部线下场馆装饰、主题商业空间美陈、球迷活动纪念展品等场景都有明确的适配空间。从实际使用角度出发，这类立体标识既可以作为桌面陈列摆件，搭配小型支撑底座放置于办公、家居展示区域，也可以通过背部预留的安装结构固定在墙面、展架、活动背景板上，满足不同场景的安装固定需求。设计过程中首先还原了队徽的核心视觉识别特征，外围环形排布的哥特式字体做了等比例的立体拉伸处理，所有字体笔画的边缘都做了0.3mm的圆角过渡，避免尖锐棱角在后续加工、安装、使用过程中造成划伤，同时也能适配激光切割、3D打印、注塑开模等多种加工工艺的生产要求，减少不同工艺下的结构缺陷。中间核心的BVB09椭圆标识区域做了分层结构设计，最底层的椭圆基底厚度为4mm，中间的BVB字母凸起高度为2.5mm，数字09的凸起高度与字母保持一致，外围的双圈装饰线凸起高度为1mm，通过不同层级的高度差形成自然的光影层次，不需要额外做表面分色处理，仅靠结构落差就能在常规光照下呈现清晰的视觉识别效果，降低了后续表面处理的工艺复杂度。在安装边界的尺寸控制上，整体标识的外轮廓最大宽度控制在180mm，最大高度控制在220mm，整体厚度控制在8mm以内，既保证了立体结构的视觉存在感，也不会因为厚度过大导致安装后突出墙面过多，影响通行或者造成磕碰。背部的安装结构预留了两个直径4mm的沉头安装孔，孔位中心距为120mm，适配常规的自攻螺丝、膨胀螺丝安装要求，同时沉头孔的深度设计为2mm，安装后螺丝头部可以完全没入标识背部，不会出现凸起导致标识安装后不平整的问题。如果作为桌面摆件使用，只需要在底部加装配套的L型支撑脚，支撑脚与标识主体通过卡槽结构连接，不需要额外粘接或者螺丝固定，拆装方便，也不会破坏标识的正面视觉完整性。考虑到不同使用场景的材料适配需求，整个结构没有设计薄壁小于1mm的脆弱结构，所有受力位置的壁厚都控制在1.5mm以上，不管是采用PLA、ABS材料做3D打印快速制作样件，还是采用亚克力、金属板材做切割拼接，或者采用注塑工艺做批量生产，都能保证结构强度，不会出现运输、安装过程中断裂的问题。字体部分的结构做了专门的加强处理，哥特式字体的笔画末端较细的位置，在背部做了隐形的加强筋连接，加强筋厚度为1mm，宽度为2mm，完全隐藏在标识背部，不会影响正面的视觉效果，同时能有效避免细薄笔画在受力时断裂。环形排布的文字与中间椭圆主体之间做了0.2mm的间隙设计，既保证了视觉上的边界清晰，也避免了加工过程中因为材料收缩导致的结构粘连问题，不同加工工艺下都能保证轮廓的清晰度。在表面处理的适配性上，所有凸起面的平面度公差控制在0.1mm以内，可以直接做丝印、移印、喷漆、电镀等表面处理，不需要额外做打磨找平工序，减少后续加工的工作量。如果需要做发光效果的版本，只需要将中间椭圆基底更换为半透明材料，在背部预留LED灯条的安装槽位，就可以快速改造成发光标识，适配门店招牌、夜间展示等场景的使用需求，不需要对整体结构做大幅修改。整个结构的设计没有冗余的装饰部件，所有结构特征都同时服务于视觉还原、结构强度、加工适配、安装便捷四个核心需求，没有为了追求造型复杂度增加不必要的结构，不管是小批量定制生产还是个人爱好者自行加工制作，都能以较低的成本完成成品制作，同时保证成品的视觉还原度和结构耐用性。
