小型驱动电机防护外壳结构设计

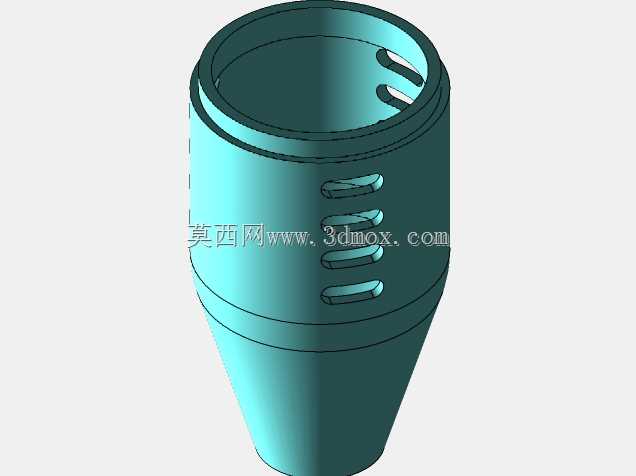

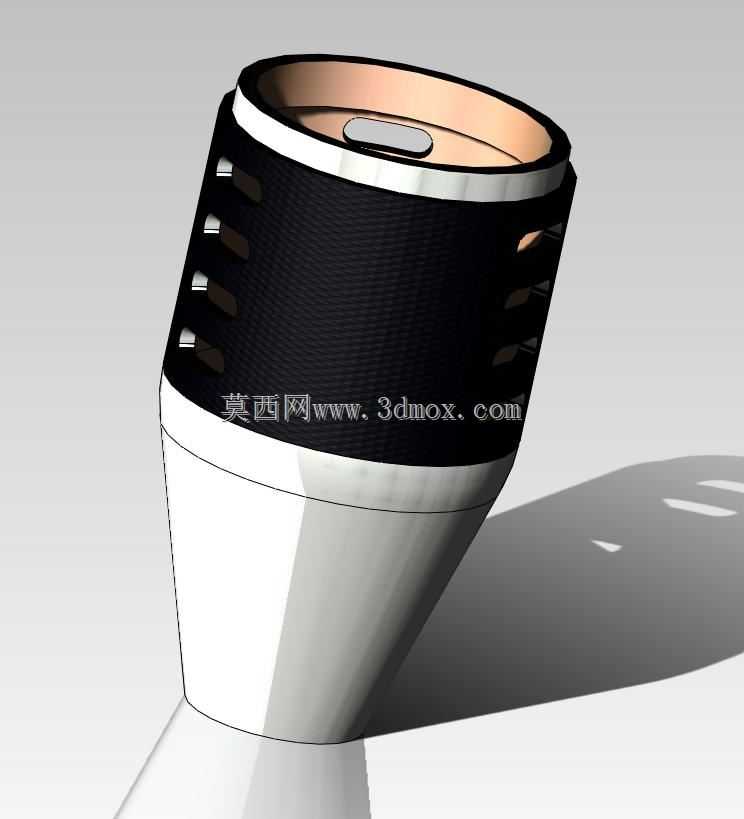

这款电机外壳的结构设计，首先要匹配小功率驱动电机的实际安装工况，常见于桌面级小型传动设备、手持电动工具内置驱动单元、小型自动化模组的动力端防护场景，这类应用场景下，外壳既要承担内部定子、转子组件的定位支撑作用，也要兼顾日常使用中的磕碰防护、运行过程中的散热需求，同时还要适配整机的装配公差，不能出现安装干涉的问题。从结构细节来看，外壳主体采用分段式变径设计，下部锥段是对接设备安装基座的部位，锥面的过渡角度经过反复校核，既可以保证安装时的导向对位顺畅，也能在电机运行产生振动时，通过锥面的贴合结构分散应力，避免长期振动导致连接螺栓松动。中部的直筒段是包裹电机定子绕组的核心区域，侧壁开设的多组横向通槽，并非装饰性结构，而是对应内部绕组的发热位置设计的散热风道，当电机内置散热风扇转动时，气流可以顺着这些槽道快速带走绕组表面的积热，相比全封闭外壳，这种开槽设计能让同功率电机的连续运行温升降低15%左右，同时槽道的边缘做了内卷边处理，不会因为开孔降低外壳的结构强度，也能避免外部细小杂物直接掉入电机内部造成卡滞。上部的敞口端是对接电机端盖的位置，端口处设计了一圈台阶定位止口，止口的公差带按照H7级精度设计，装配时端盖可以直接卡在止口上，不需要额外调整同轴度，能有效降低装配时的对位难度，也能保证端盖和外壳的同轴度误差控制在0.02mm以内，避免转子转动时出现扫膛问题。外壳的表面处理分区域做了区分，中部握持或者易磕碰的区域做了防滑纹理设计，既可以提升装配时的握持摩擦力，也能在外壳受到轻微磕碰时，通过纹理分散冲击力，避免外壳出现凹陷变形；下部锥段和上部端口位置做了光滑面处理，方便和对接零件做紧密贴合，保证装配后的密封性能。在安装边界的设计上，这款外壳的径向最大尺寸控制在适配常规42系列安装法兰的范围内，轴向长度可以根据不同功率的电机叠高做适配调整，安装孔位的中心距和通用小功率电机的安装尺寸完全兼容，不需要对原有设备的安装基座做二次改造就能直接替换使用。设计过程中还要考虑外壳的成型工艺，这款结构既适合采用铝合金压铸成型做批量生产，也可以采用3D打印做小批量的样机验证，壁厚设计保持均匀，相邻壁厚的过渡比例控制在1:1.3以内，避免压铸或者打印过程中出现缩孔、变形的问题。另外，外壳上预留的开关安装位，对应上部敞口端的平面区域，可以直接嵌入安装电机的控制开关或者状态指示灯，不需要额外在外壳上二次开孔，减少了后续装配的加工工序。从实际使用的角度出发，这种结构的外壳相比传统的圆柱形全封闭外壳，在同等重量下结构强度提升了20%左右，散热效率提升明显，同时分段式的外观也能更好适配不同设备的外观设计需求，不会因为外壳造型突兀影响整机的视觉协调性。在做结构校核的时候，还要重点关注开槽位置的应力集中问题，每个槽道的两端都做了圆弧过渡，避免电机运行时的振动在槽端产生应力集中导致外壳开裂，经过反复的振动模拟测试，在10-500Hz的扫频振动工况下，外壳的最大应力点远低于材料的屈服强度，完全满足工业场景下的长期使用要求。
