FDM3D打印温度校准测试塔结构

在桌面级FDM熔融沉积成型的日常生产与试制场景中，耗材打印温度参数的匹配度直接决定了制件的层间结合力、表面光洁度、尺寸精度与成型良率，不少刚接触3D打印的结构工程师、手板制作人员常遇到同一卷耗材换设备后出现层间剥离、拉丝、堵头、翘曲的问题，本质上就是没有针对当前设备的热端实际温度、环境散热条件、打印速度匹配对应的最佳温度区间，而这款温度测试塔正是为解决这一工艺痛点设计的专用测试工装结构。

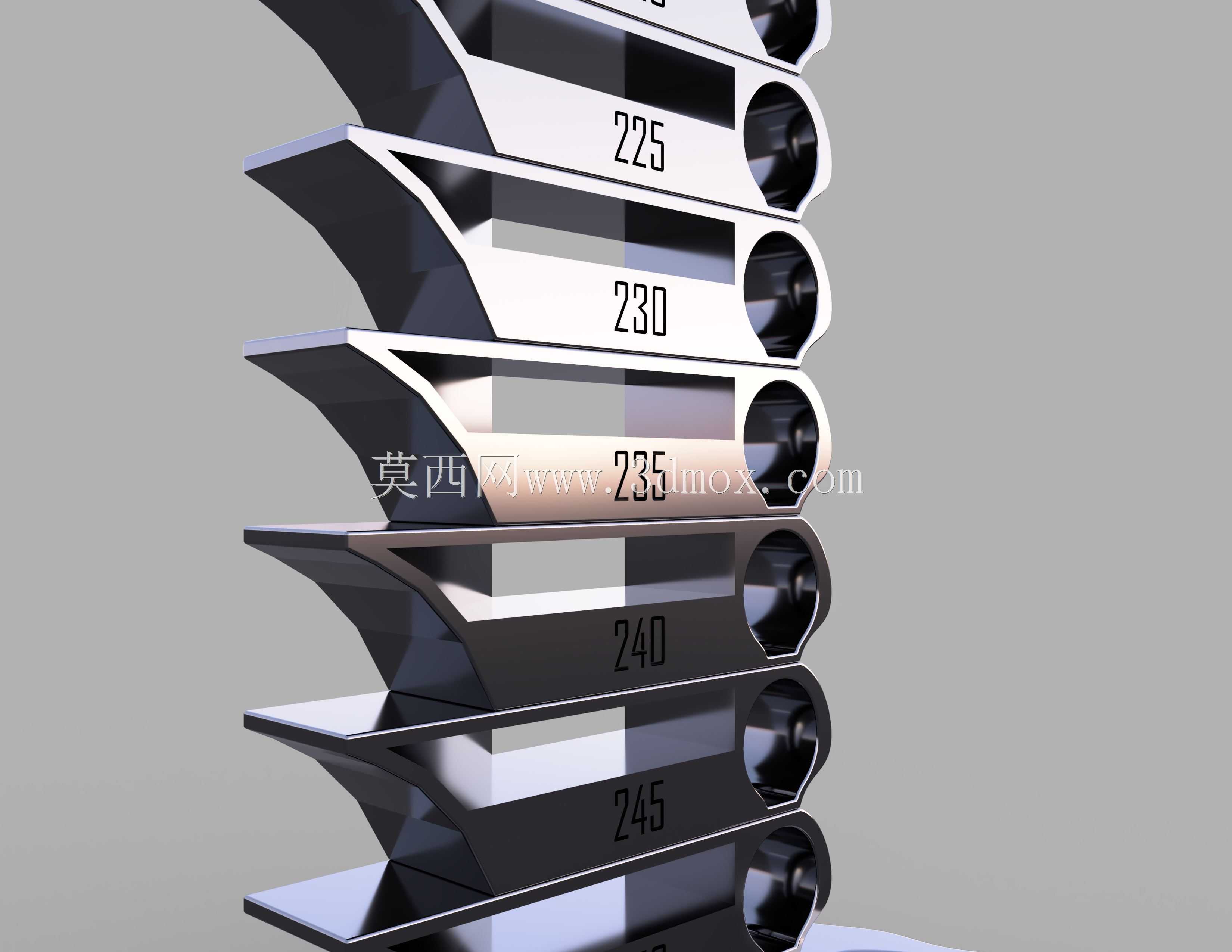

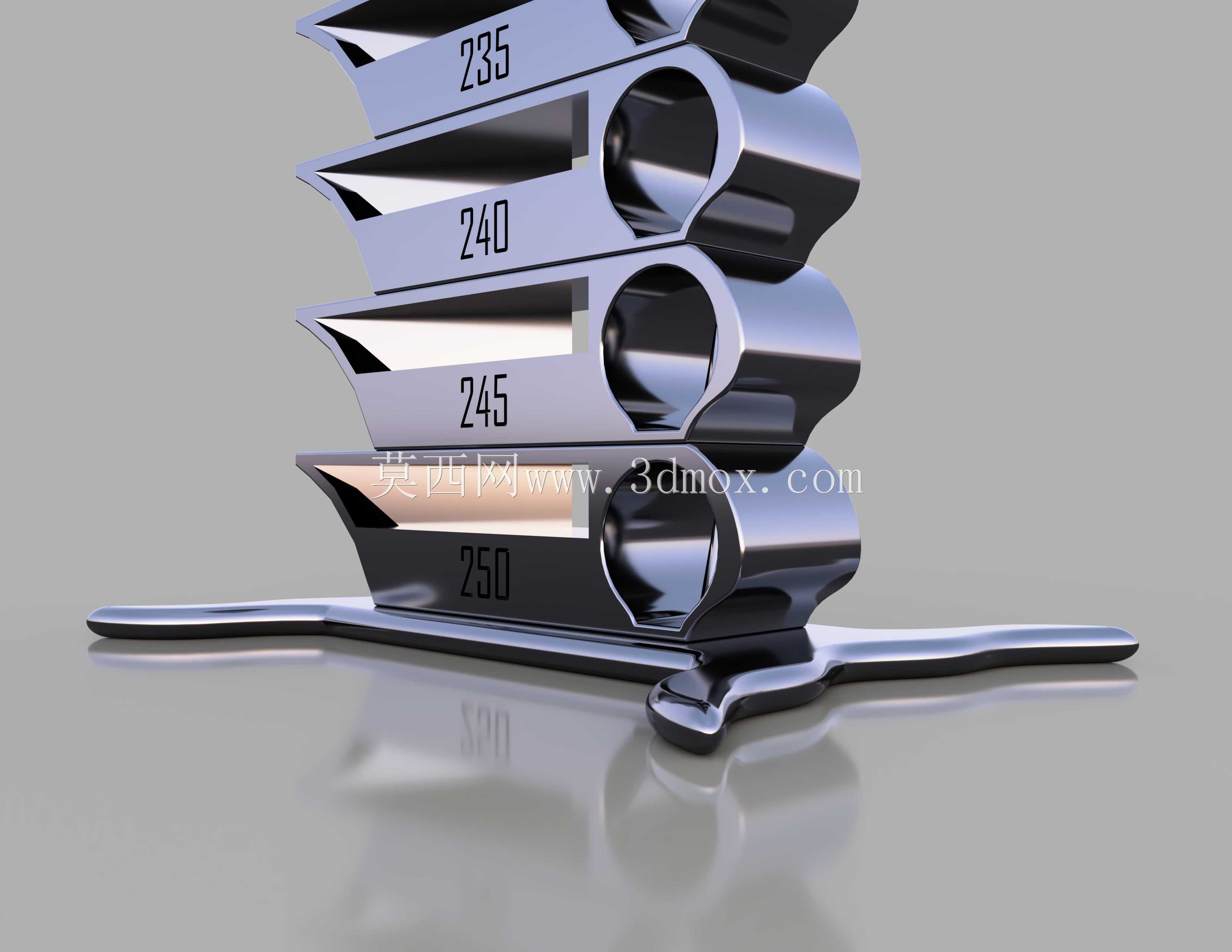

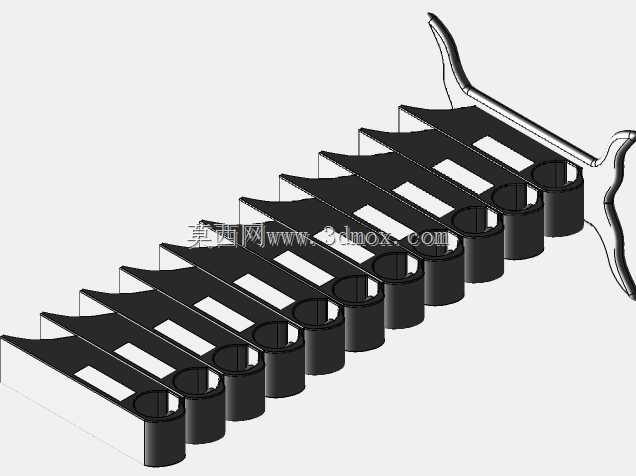

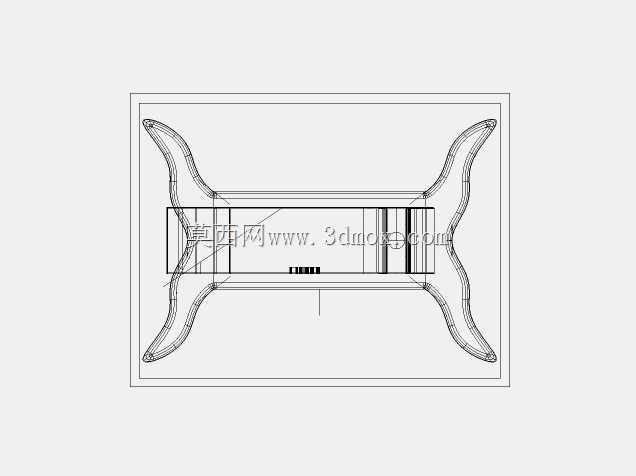

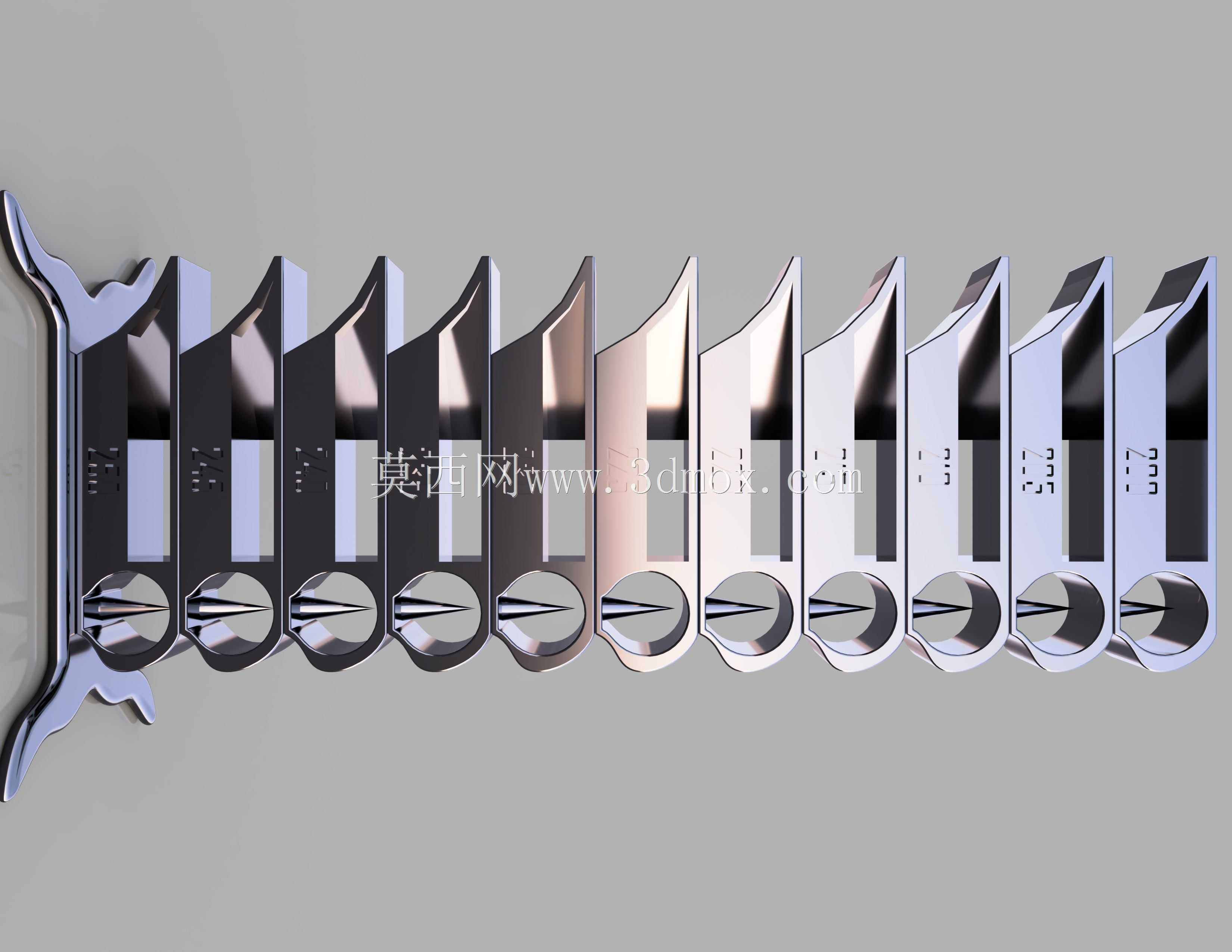

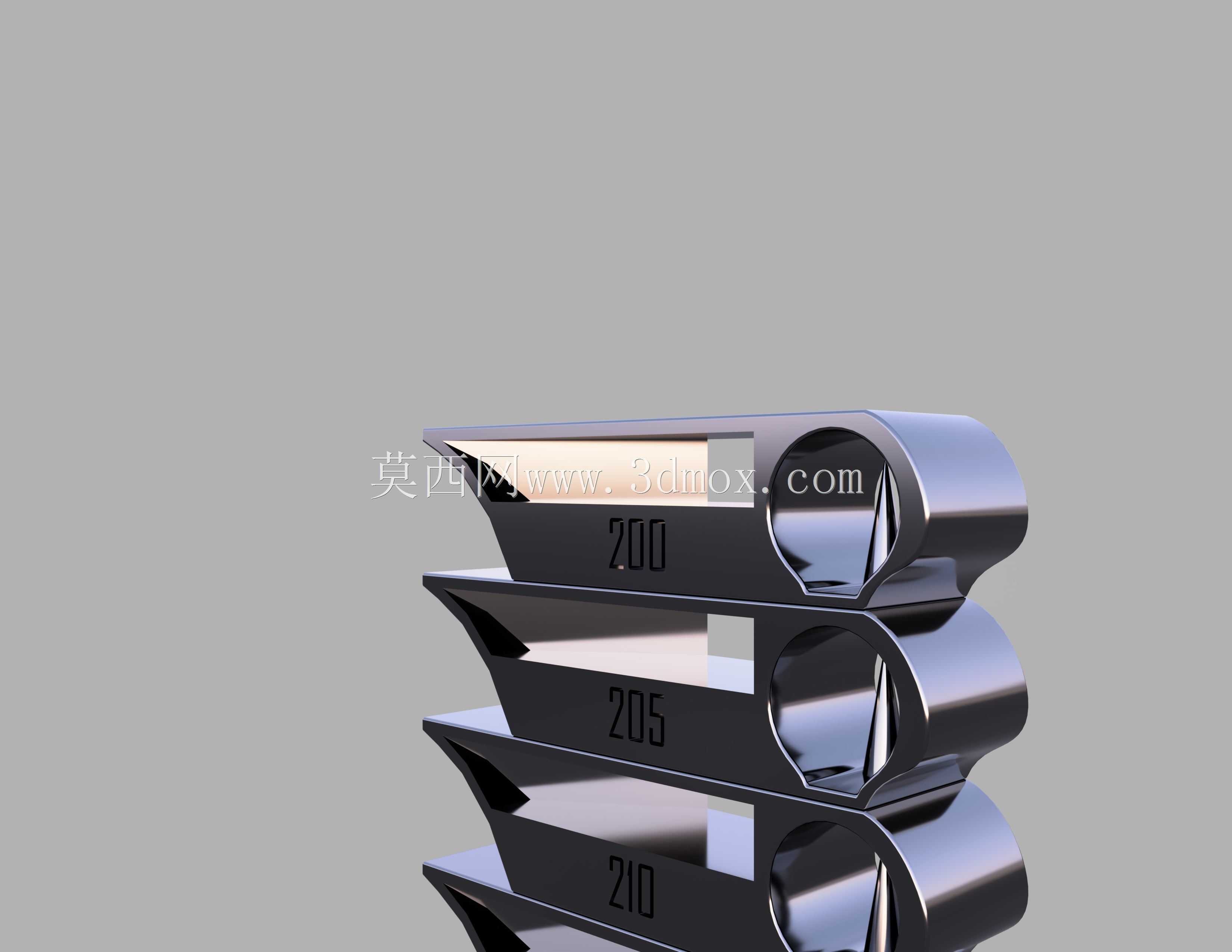

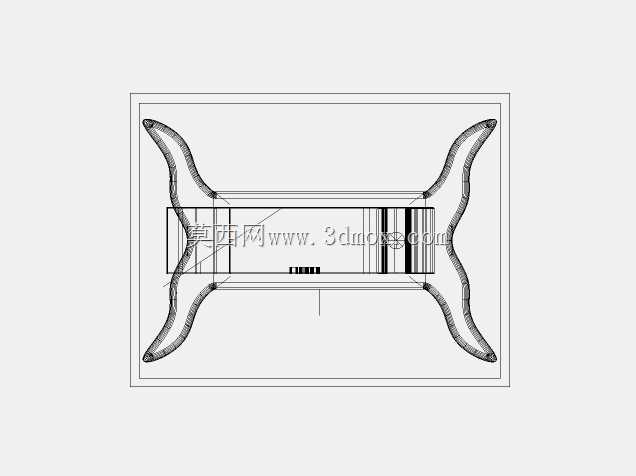

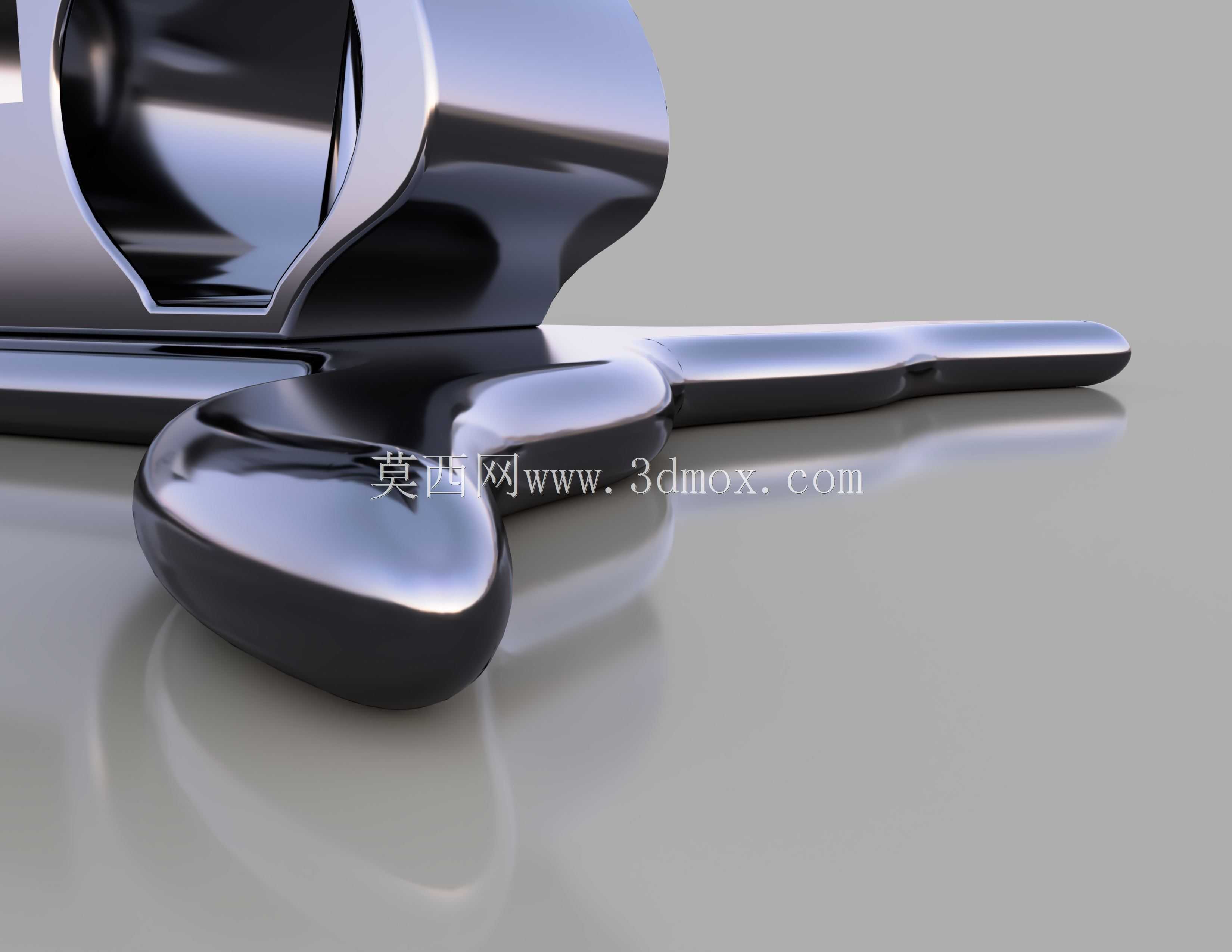

从结构设计逻辑来看，整个测试塔采用阶梯式分层布局，底部设置2mm高度的统一基座，这一尺寸设计充分考虑了打印首层的附着力需求，足够的基座厚度可以避免测试过程中基座翘曲变形导致上部测试段移位，同时基座边缘做了0.5mm的圆角过渡，减少首层打印时的边角应力集中。基座往上每间隔5mm设置一个独立的温度测试区块，每个区块表面做了凹陷式的数字标识，对应200摄氏度到250摄氏度区间的不同温度节点，覆盖了PLA、ABS、PETG、TPU等绝大多数桌面级常用耗材的推荐打印温度范围，测试人员只需在切片软件中按照高度设置对应的温度变化指令，就能通过一次打印完成全温度区间的工艺验证，无需多次单独打印测试块，大幅节省耗材与测试时间。

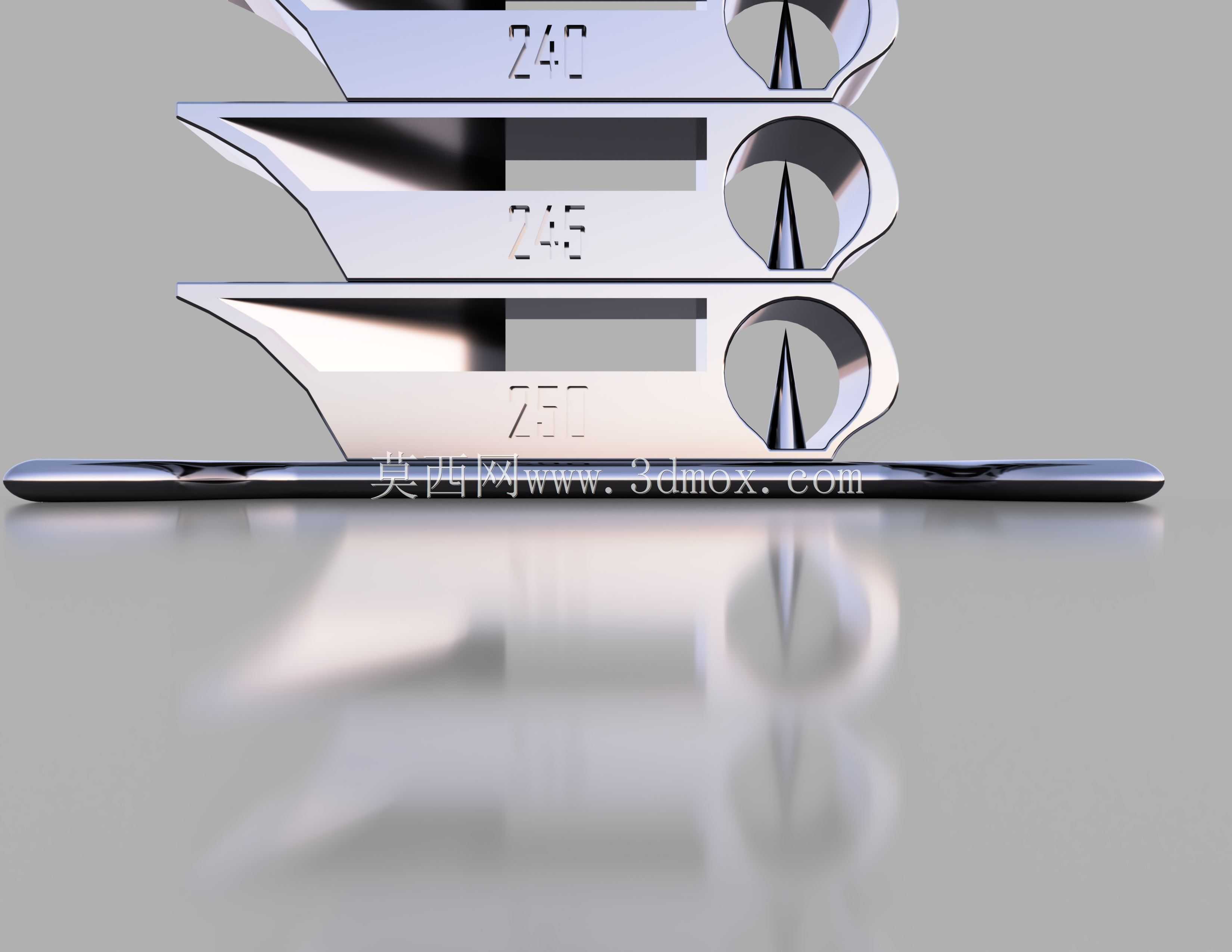

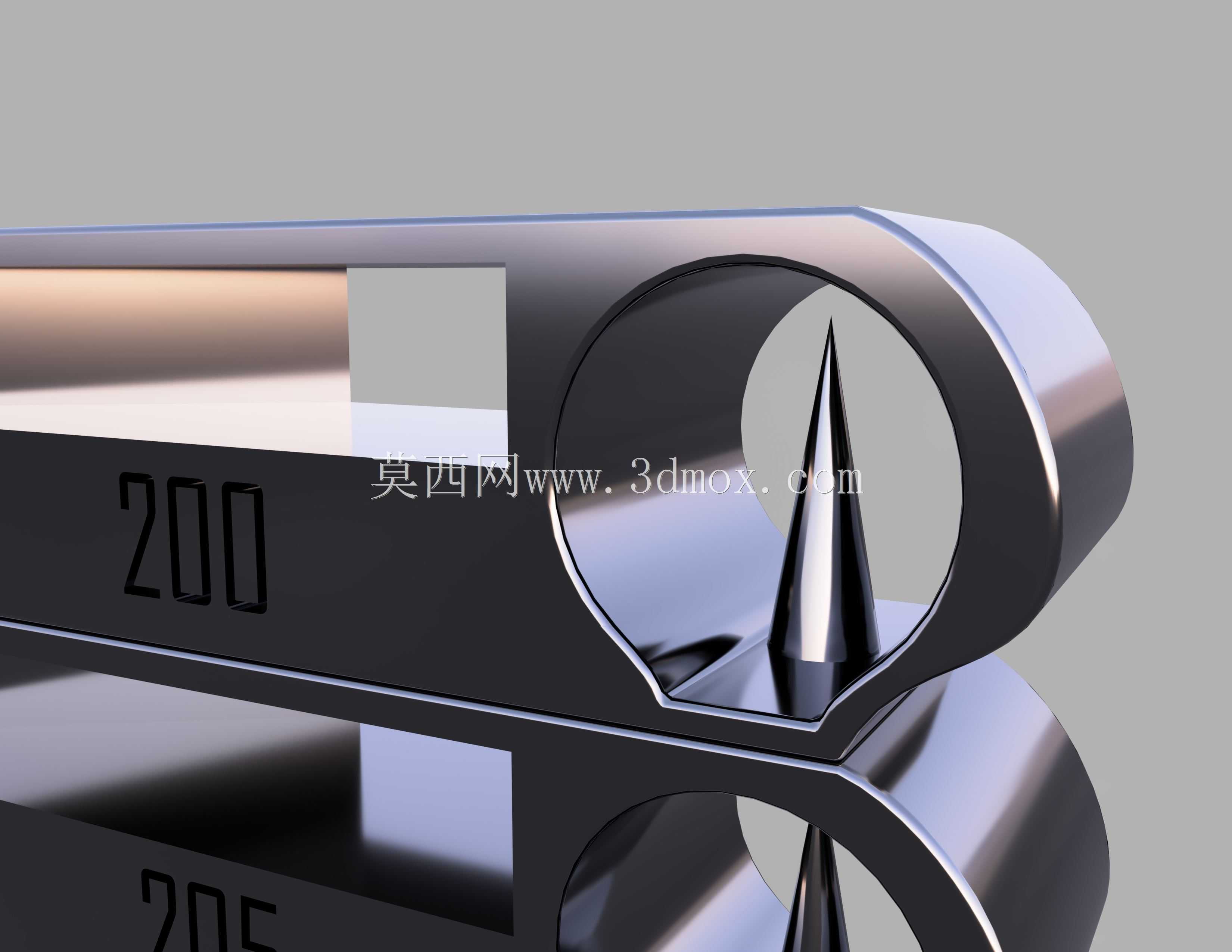

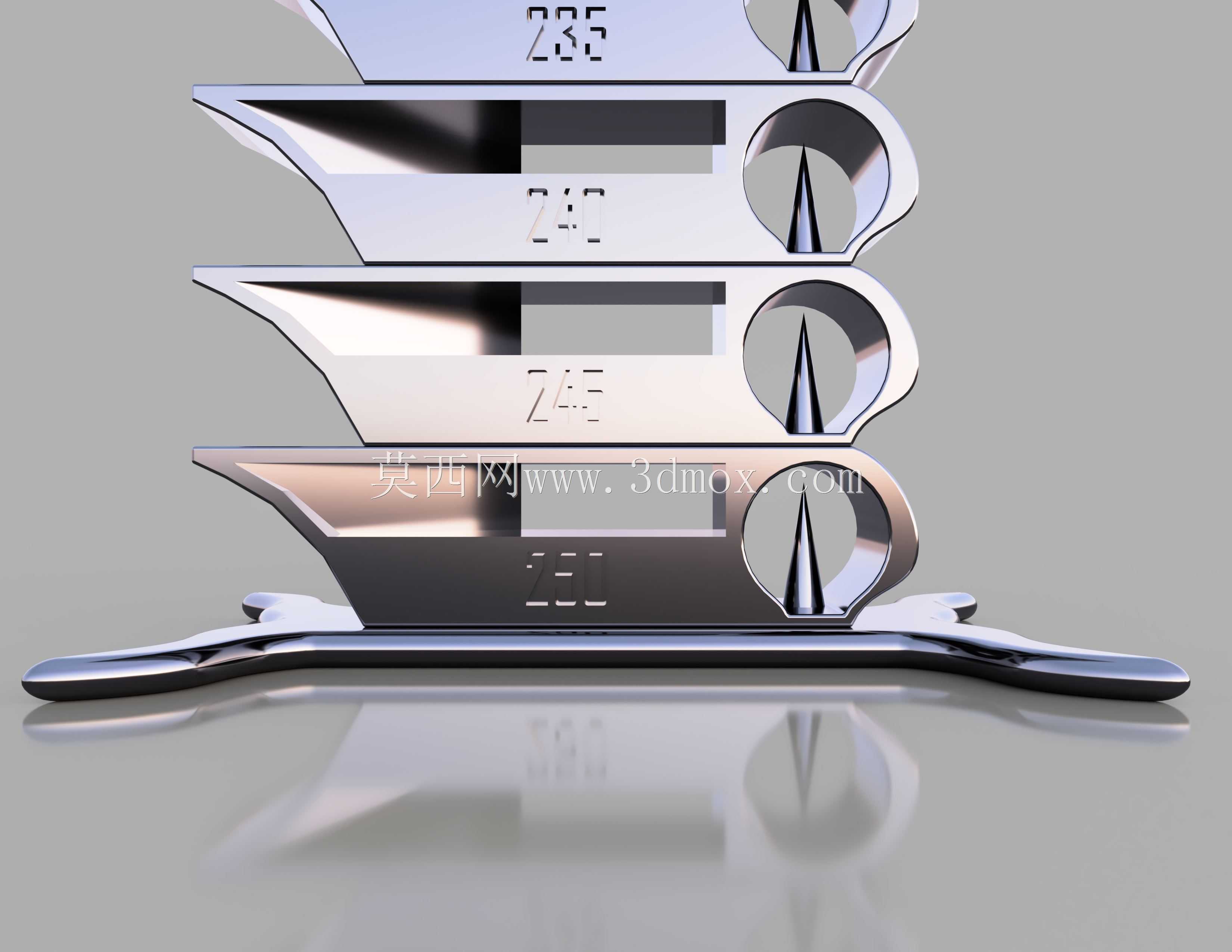

每个温度测试区块都集成了多种特征结构，用来综合判定不同温度下的打印质量：区块侧面设置了尖锥特征，用来观察高温下的材料垂流、拉丝情况，尖锥的尖端成型完整性可以直接反映材料在对应温度下的熔融流动性，温度过高时尖锥会出现钝头、粘料，温度过低则尖锥会出现层间断裂、缺料；区块中间设置了悬空桥接特征，不用添加支撑就能测试不同温度下材料的桥接能力，观察桥接底面的下垂量、拉丝程度，就能判断该温度下材料的冷却定型速度；区块外侧设置了平面薄壁特征，厚度统一为1.2mm，刚好对应常规0.4mm喷嘴的三次走线宽度，用来观察层间结合的致密性，打印完成后用手施加掰动、扭转的外力，就能直观感受到不同温度下制件的强度、硬度与韧性差异，温度偏低时薄壁会脆而易断，温度过高则会出现材料过熔导致的表面鼓包、尺寸超差。

在实际车间应用场景中，这款测试塔的使用场景覆盖了多个生产环节：新耗材入库时，通过打印测试塔可以快速建立该批次耗材的工艺参数库，避免批量生产时出现批量报废；设备更换热端喷嘴、调整散热风扇转速后，通过测试塔可以重新校准温度参数，补偿硬件变动带来的温度偏差；不同季节环境温度变化较大时，尤其是冬季车间无恒温条件的场景，打印测试塔可以快速调整适配的温度区间，抵消环境散热带来的温度损失。整个测试塔的安装边界没有特殊要求，只要是成型尺寸大于50mm*30mm*40mm的桌面级FDM设备都可以直接打印，无需额外添加支撑结构，切片时设置20%填充密度、0.2mm层厚就能获得足够的测试精度，打印完成后从基板上取下即可直接进行各项性能比对，不需要后续的后处理工序。

不少工程人员在做3D打印试制时，常忽略温度参数的校准，直接套用耗材厂商给出的通用温度参数，实际上不同厂商的耗材配方存在差异，同材质不同颜色的耗材因为色母添加比例不同，最佳打印温度也会有5-10摄氏度的偏差，比如黑色PLA因为色母吸热特性更好，往往比透明PLA的最佳打印温度低5摄氏度左右，这些细微的参数差异只有通过实际打印测试才能准确捕捉，而这款阶梯式温度测试塔通过集成多维度的测试特征，让参数校准的过程变得直观高效，不需要复杂的检测设备，通过肉眼观察、简单的手动测试就能快速锁定最佳工艺参数，帮助操作人员稳定打印质量，减少试制过程中的材料浪费与时间成本。
