双叉耳铰接链节连接结构

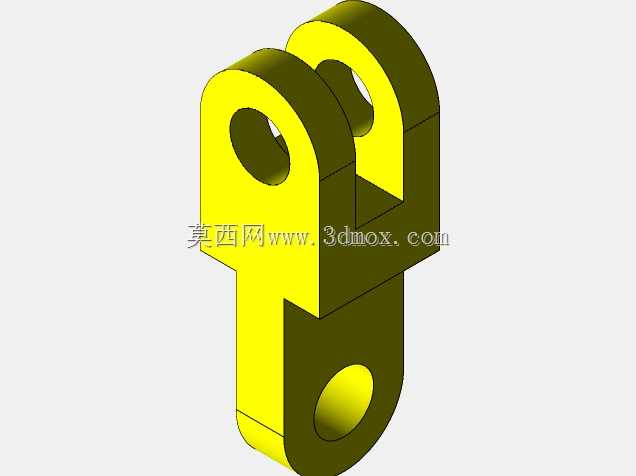

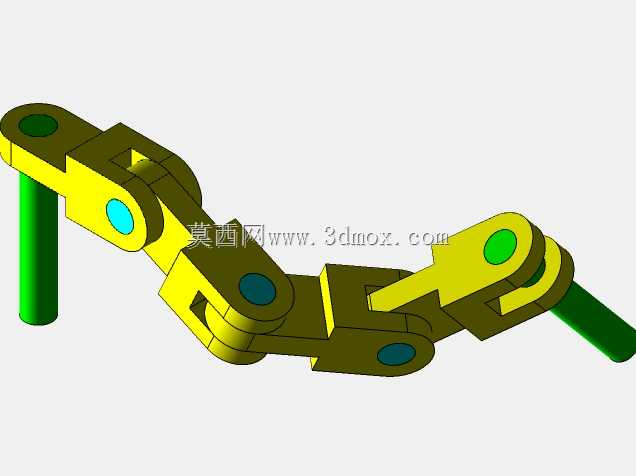

　　在各类链式传动、铰接联动机构的实际工程应用场景中，这类双叉耳结构的链节属于核心受力连接构件，常见于输送线传动链、工程机械铰接拉杆、起重设备吊接联动组件、农用机械传动连接组等工况下，承担相邻构件间的载荷传递、相对转动铰接的核心作用，区别于普通套筒滚子链的链节结构，该类链节的铰接端采用双叉耳夹持式设计，能够在传递大载荷的同时，保证铰接转动副的侧向稳定性，避免单耳铰接结构容易出现的侧向偏摆、销轴受弯过载的问题。从实际使用的功能特性来看，该链节下端为单耳带孔结构，用于和下一级构件的叉耳端配合穿装销轴，上端为平行布置的双叉耳结构，两个耳板的销孔保持严格同轴度，用于夹持上一级构件的单耳端，穿装销轴后形成可绕销轴轴线转动的铰接副，

　　整体结构的载荷传递路径清晰，拉力从上端双叉耳通过销轴传递至下端单耳，再传导至相邻连接构件，耳板的厚度经过受力核算，能够匹配对应工况下的拉伸、剪切载荷要求，销孔的边缘做了圆弧过渡处理，避免应力集中导致的耳板开裂问题。在设计思路层面，这类链节的建模过程首先需要确定铰接副的销轴直径，以此为基础推导销孔的配合公差，通常铰接转动副采用间隙配合，保证转动灵活性的同时控制配合间隙避免冲击载荷，双叉耳的间距需要匹配所连接单耳的厚度，预留合理的装配间隙，保证装配后不会出现卡滞，同时耳板的外侧间距不能超出安装边界，避免和周边构件发生运动干涉。链节主体的过渡区域采用大圆角平滑过渡，避免直角结构带来的应力集中，尤其是叉耳与主体连接的根部位置，

　　是应力集中的高发区域，建模时需要保证圆角半径足够，同时兼顾结构紧凑性，不会因为圆角过大导致整体尺寸超标。从外形尺寸与安装边界来看，该链节的整体长度方向为上下铰接孔的中心距，这个尺寸是链传动或铰接机构的核心安装尺寸，直接决定了机构的运动行程、传动节距，安装时需要保证上下两个销孔的轴线平行度，否则会导致铰接转动卡滞、销轴偏磨的问题。双叉耳的两个耳板平行度需要严格控制，否则穿装销轴时会出现别劲现象，长期运行会导致耳板变形、销轴磨损加剧。下端单耳的厚度小于上端双叉耳的内间距，保证装配时能够顺利插入叉耳之间，销孔的端面需要做倒角处理，方便销轴穿装，同时去除加工毛刺，避免装配时划伤配合面。在实际选型替换时，需要重点核对上下销孔的直径、

　　两孔中心距、叉耳内间距、耳板厚度这几个核心安装尺寸，任何一个尺寸偏差都会导致装配失败或者运行故障。这类结构在建模时需要重点关注对称度要求，上端双叉耳相对于主体中心平面的对称度、下端单耳相对于中心平面的对称度都需要控制在合理公差范围内，否则装配后会出现相邻链节错位，传动过程中产生附加侧向力，加速构件磨损。另外，销孔的表面粗糙度需要满足铰接转动的要求，过于粗糙的表面会加速销轴和孔壁的磨损，降低构件使用寿命，通常这类铰接孔会做铰孔处理，保证尺寸精度和表面质量。在一些重载工况下，这类链节的销孔内还会压装耐磨铜套，降低铰接副的磨损速率，延长维护周期，此时建模时需要预留铜套的压装余量，保证过盈配合的压装要求。
