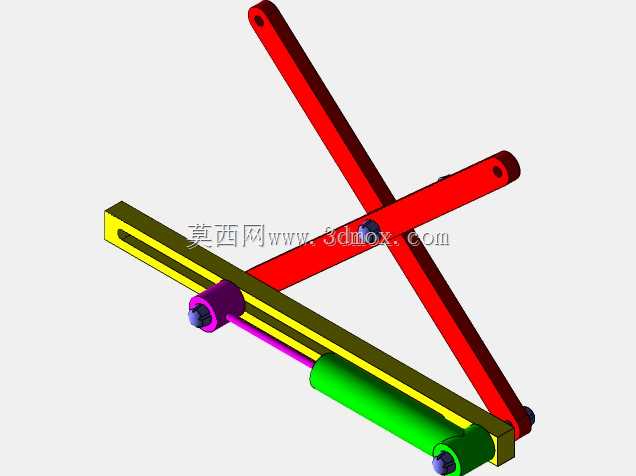

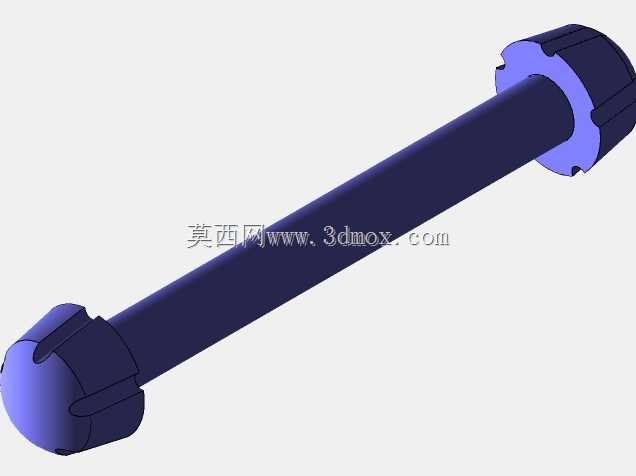

带腰型槽长条连杆装配结构件

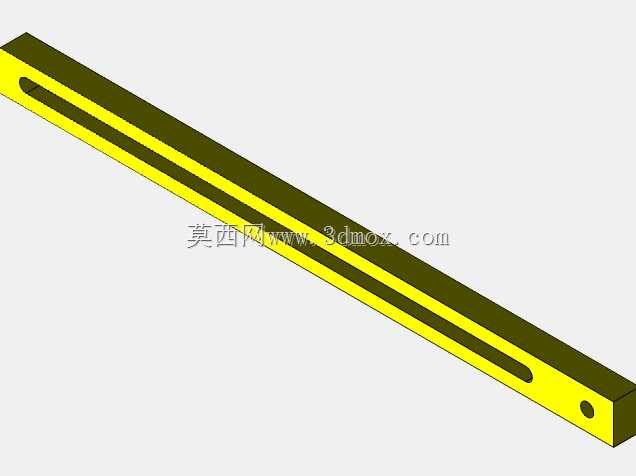

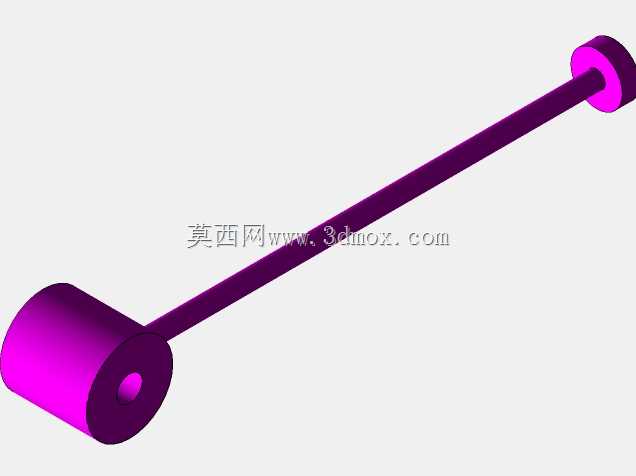

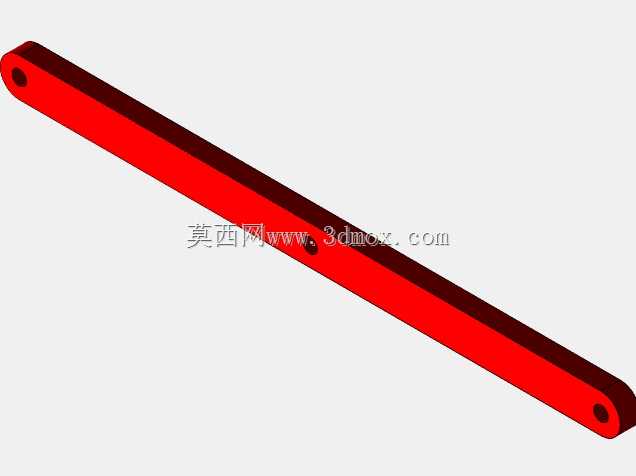

　　这款长条型带槽杆件是连杆装配机构里的核心滑动导向构件，日常在轻工自动化输送线的工位间距调节机构、小型冲压设备的行程调整组件、教学实训用机械原理演示台里都能见到它的身影，主要承担滑动导向、行程限位、连接传动的作用，区别于普通固定连杆，它自带的通长腰型槽可以让配套的销轴在槽内完成指定行程的直线滑动，实现机构的行程可调、位置微调功能，不需要额外加工多组安装孔就能适配不同的动作行程需求。从实际装配的边界条件来看，杆件整体为等截面矩形长条结构，截面长宽比例较大，两端分别设置了圆形定位销孔，其中一端的销孔为固定铰接孔，用于和固定支座完成铰接定位，另一端的腰型槽贯穿杆件上下平面，槽宽与配套铰接销轴的直径采用间隙配合，配合公差控制在H8/f7区间，

　　既保证销轴滑动时无卡滞，也不会因为间隙过大产生横向窜动，影响机构的动作精度。设计过程中首先要确认的是腰型槽的有效行程长度，这个参数直接决定了整个连杆机构的可调范围，需要匹配对应驱动件的最大输出行程，避免出现槽长不足导致机构卡死、或者槽长过长导致杆件结构强度不足的问题。杆件的棱边全部做了C0.5的倒角处理，一方面是去除机加工产生的毛刺，避免装配过程中划伤操作人员，另一方面也能减少杆件和相邻配合件之间的装配干涉，尤其是腰型槽的两端圆弧位置，圆弧半径和槽宽保持一致，槽内壁的表面粗糙度控制在Ra1.6以内，降低销轴滑动时的摩擦阻力，减少长期运行后的磨损量。从安装适配的角度来说，杆件的厚度方向尺寸需要和配套的铰接支座开口宽度匹配，

　　安装时销轴穿过腰型槽后需要加装平垫和开口销防松，避免运行过程中销轴脱出导致机构失效。这类杆件一般采用45号钢加工制作，表面做发黑处理提升防锈能力，也可以根据使用场景的不同更换为铝合金材质降低整体机构重量，适合在低负载、高频次滑动的工况下使用。在装配调试环节，需要先将固定端的铰接销轴锁紧，再调整滑动端销轴在腰型槽内的初始位置，确认机构的动作行程符合设计要求后再锁紧滑动端的紧固件，调试过程中要注意腰型槽的安装方向，保证槽的长度方向和销轴的滑动方向完全平行，避免出现别劲的情况，导致滑动阻力增大、零件磨损加快。和普通的固定长度连杆相比，这种带腰型槽的可调连杆不需要针对不同行程单独加工零件，一套结构就能覆盖一定范围内的行程调节需求，

　　在小批量定制设备、实训教学装置、产品原型验证阶段的设备里应用非常广泛，能够有效减少零件种类，降低装配调试的复杂度，同时也方便后期设备维护时的行程调整，不需要重新加工更换连杆就能完成参数微调。在结构强度校核环节，需要重点验算腰型槽位置的截面抗弯强度，因为开槽位置是整个杆件的截面最弱处，在承受侧向载荷的时候容易出现变形，设计时需要根据实际负载大小调整杆件的截面厚度或者腰型槽的开槽深度，保证在最大负载下杆件的变形量在允许范围内，不会因为变形导致销轴滑动卡滞。另外杆件的两个端面需要和杆件长度方向保持垂直，垂直度公差控制在0.02mm以内，避免固定端铰接后杆件出现偏斜，影响滑动端的动作顺畅度。
