CSWA认证练习用异形铰接支架零件

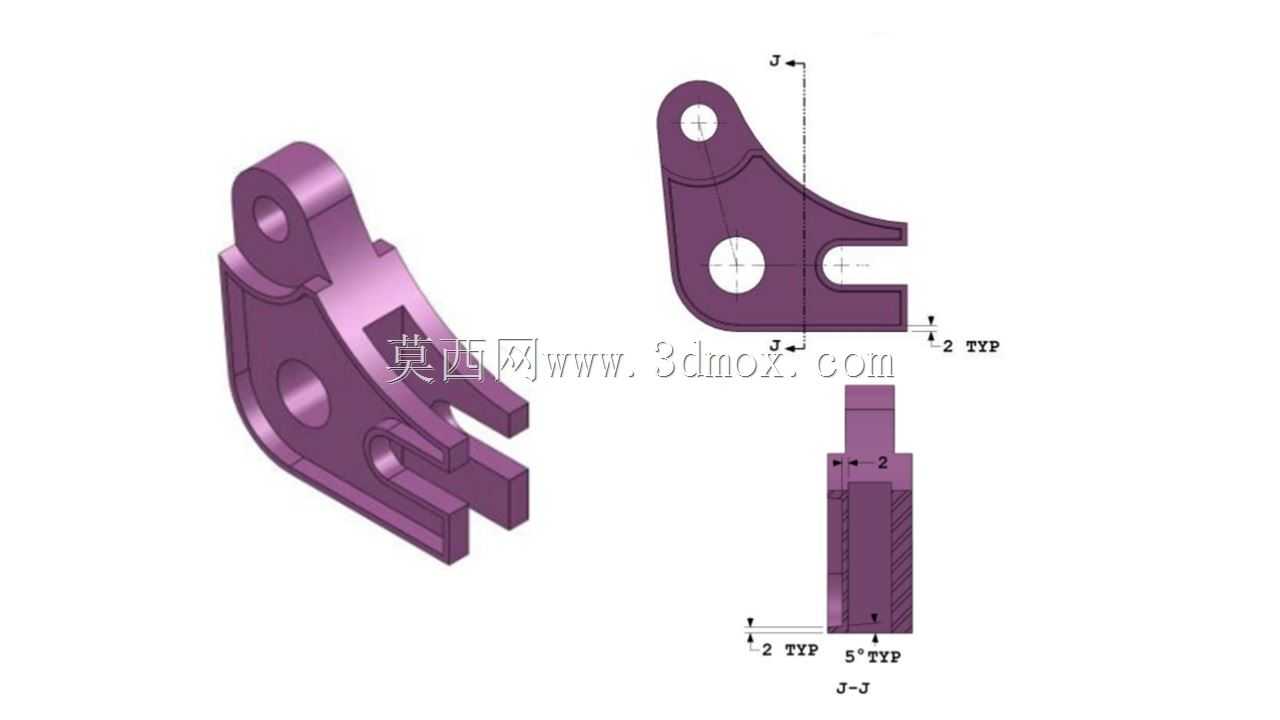

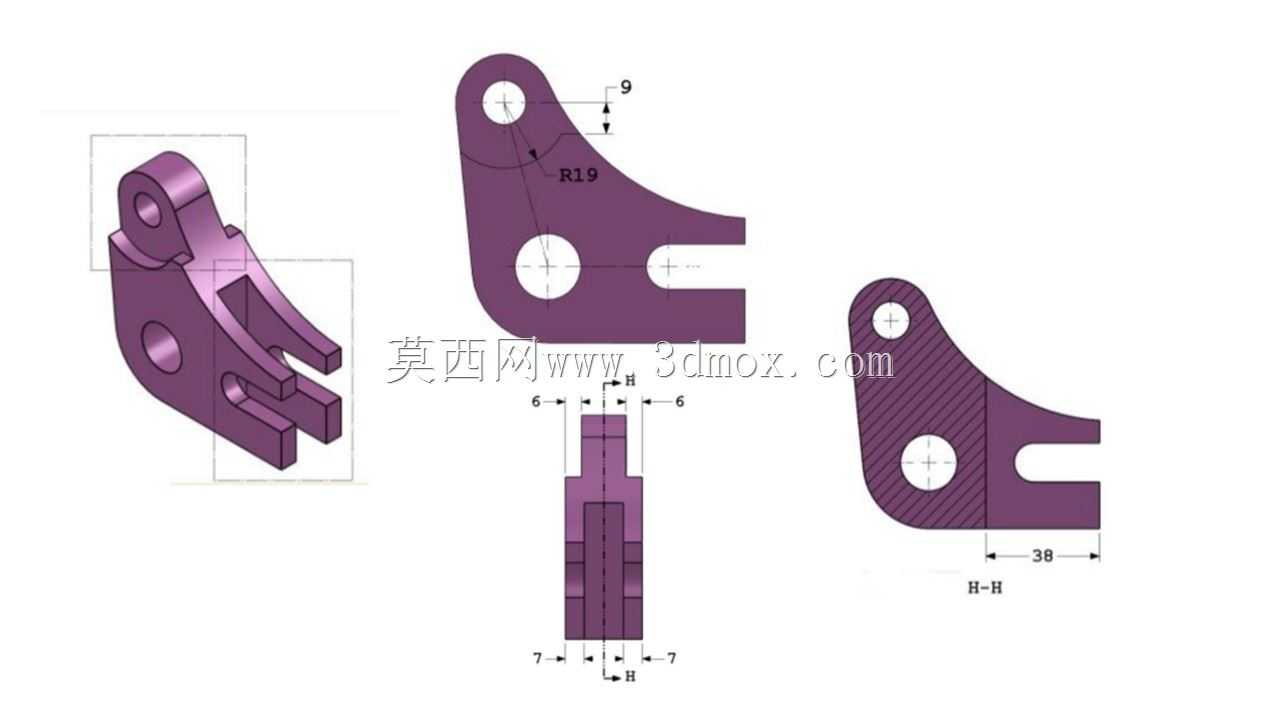

　　该零件属于典型的铰接类支撑构件，常见于中小型轻工设备的连杆传动机构、自动化生产线的辅助定位摆臂、小型工装夹具的可调连接部位，主要承担多工位摆动过程中的载荷传递与位置保持作用，在需要实现小角度往复转动、多安装点铰接配合的机械结构中应用广泛。从结构功能来看，零件上分布的多个通孔分别对应不同的铰接销轴安装位，其中大直径孔位为主铰接回转中心，其余小孔位分别用于连接驱动连杆、安装定位顶丝或者固定附属触发件，端部的开槽结构用于嵌入配套的连接叉耳，通过销轴贯穿开槽两侧壁与叉耳孔，实现无相对窜动的铰接配合，避免传动过程中出现侧摆偏移。设计过程中首先确定主铰接孔的中心作为整个零件的尺寸基准，所有轮廓的定位尺寸均从该基准出发标注，

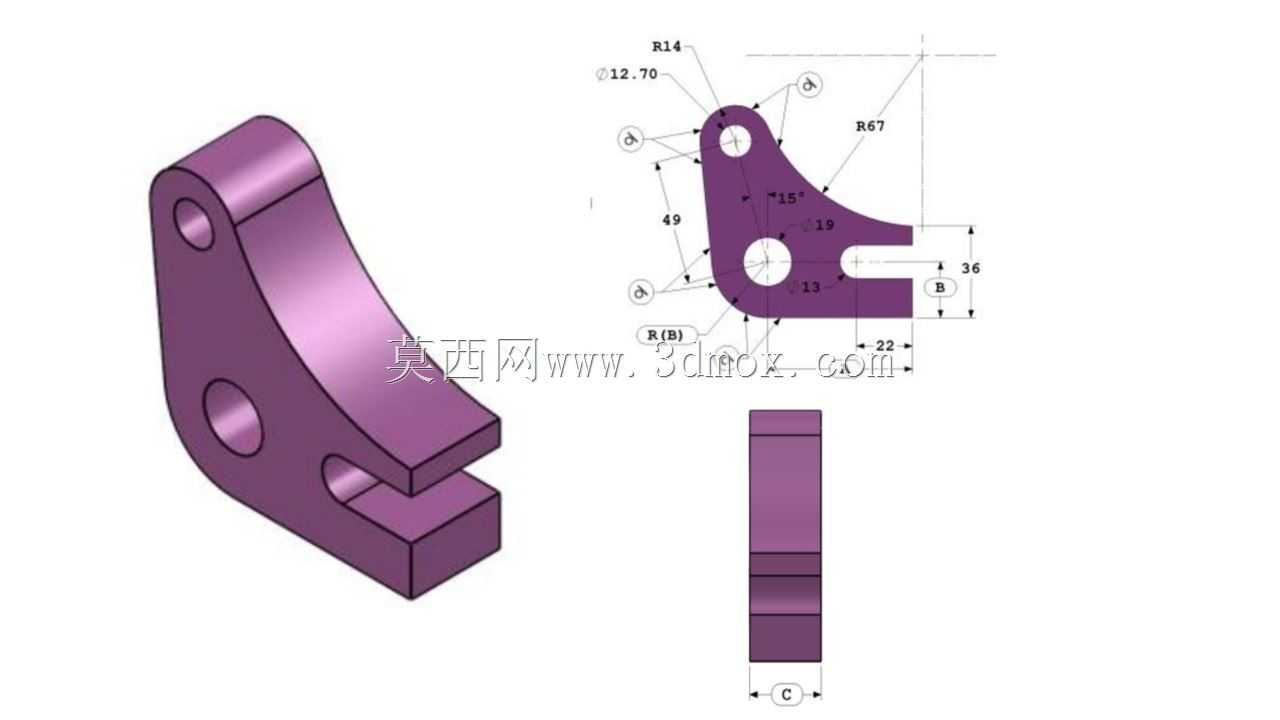

　　保证加工与建模过程中基准统一，减少尺寸链累积误差。零件外轮廓采用多段圆弧与直线相切过渡，既避免了尖角处的应力集中，也适配了安装空间内的周边构件避让需求，其中R14、R67等圆弧段分别对应不同的运动包络边界，确保零件在最大摆动角度范围内不会与周边固定构件发生干涉。零件厚度方向为等截面设计，除开槽部位做分层铣削结构外，其余区域厚度保持一致，既降低了铣削加工的走刀复杂度，也保证了铰接部位的接触面积足够，避免单位面积压强过大导致的销轴磨损加快。安装边界方面，主铰接孔中心到下端开槽端面的垂直距离为49mm，开槽部位的宽度尺寸为22mm，端部安装面到最近孔中心的水平距离为36mm，所有孔位的中心距均严格按照传动机构的运动行程计算确定，

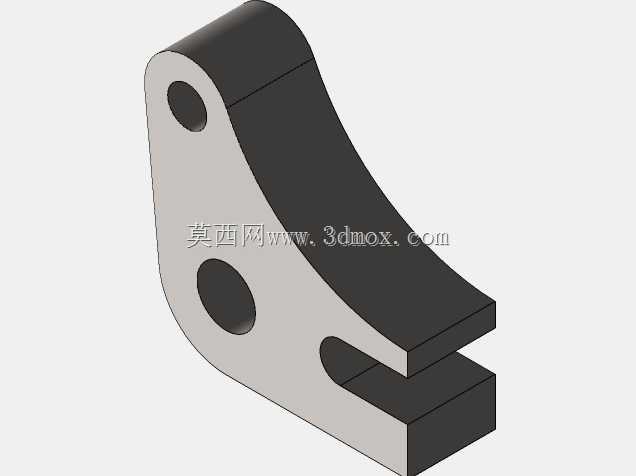

　　确保安装后连杆的摆动角度符合设计预期。零件上的15°斜角结构用于避让驱动连杆的运动轨迹，避免连杆摆动到极限位置时与零件本体发生碰撞，各孔口处未做额外倒角设计，适配过盈配合销轴的压装需求，压装后销轴端面与零件表面齐平，不会额外占用安装空间。从建模逻辑来看，这类零件适合采用拉伸凸台作为基础特征，先绘制包含所有外轮廓与主孔的草图完成主体拉伸，再通过拉伸切除完成其余小孔与端部开槽的特征创建，最后对锐边做微小圆角处理即可，建模过程中需要重点关注各段圆弧的相切约束，避免出现轮廓开口或者约束冲突导致的特征失败，同时要保证所有孔位的中心定位尺寸与图纸标注完全一致，因为这类铰接件的孔位偏差会直接导致整个传动机构的运动行程出现误差，

　　严重时会出现机构卡滞无法正常运转的问题。实际生产中这类零件多采用45号钢铣削加工，表面做发黑处理提升防锈能力，重载工况下也可采用40Cr调质处理，提升零件的整体强度与抗冲击性能，装配时需要保证各铰接孔与销轴的配合公差符合H7/h6的间隙配合要求，确保摆动过程灵活无卡滞，同时开槽部位的两侧面需要保证平行度公差，避免叉耳装入后出现侧向挤压导致的磨损加剧。
