CSWA认证练习用方形支座结构件

这款方形支座结构件，是面向机械设计入门实操、三维建模技能考核设计的典型练习构件，其结构特征覆盖了机械零件设计中常见的拉伸、切除、放样、倒角、阵列等核心建模操作，同时也对应工业现场中一类兼具定位支撑与导向容纳功能的安装支座的实际结构逻辑。从实际应用场景来看，这类带内凹容纳腔、外伸支撑翼的结构，常出现在小型自动化设备的机架衔接位置、工装夹具的定位基座单元，或是轻工设备里的轴类零件承托部位，上方的方形安装面可以通过顶面预留的定位销孔，与上方的功能模块完成精准对位，四个边角的安装平面可适配螺栓锁紧的安装方式，保证连接后的结构刚性，避免设备运行过程中出现衔接错位。

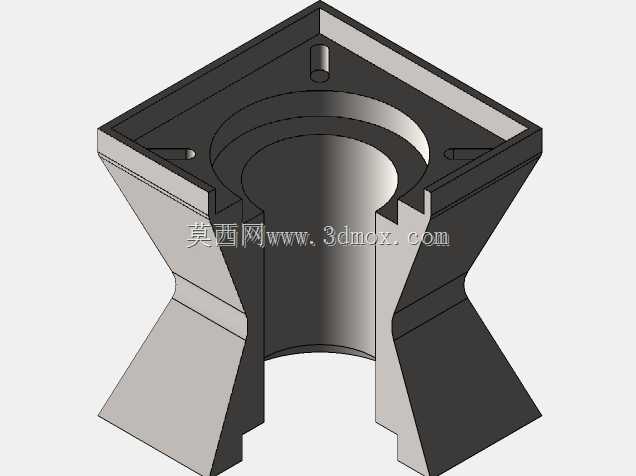

从结构功能特性来看，构件上方的方形安装台做了内凹的环形沉腔，这个沉腔的设计一方面可以容纳配套轴件的端部轴肩，实现径向的定位约束，减少轴件运行时的径向窜动，另一方面沉腔的环形端面可以作为轴向的承载面，均匀传递上方部件的竖向载荷，避免应力集中在局部区域。顶面预留的三个小型定位柱孔，呈非对称分布，这种设计可以实现防错安装，避免装配时出现方位装反的问题，在实际生产装配环节能有效降低装错概率，提升装配效率。构件中部的收腰过渡结构，并非单纯的造型设计，而是在保证整体支撑强度的前提下，尽可能削减构件的整体重量，减少材料的无谓消耗，同时收腰处的平滑曲面过渡，可以避免直角连接处的应力集中问题，当构件承受竖向压载或是侧向的偏载时，应力可以顺着曲面平滑传递，不会在转角位置出现应力突变导致的结构开裂。

构件下部的四个外伸支撑翼，呈斜向向外展开的形态，这种结构可以有效扩大支座的底部支撑跨度，提升整个构件放置或是安装后的稳定性，相比直筒式的支撑结构，外伸翼的设计让支座的抗倾覆能力提升明显，即使上方承载的部件存在一定的偏载，也能通过外伸的支撑翼将载荷分散到更大的安装接触面上。支撑翼之间预留的开槽结构，一方面是为了避让配套设备里的管线或是相邻构件的凸起结构，避免装配时出现干涉，另一方面也可以作为安装时的操作让位空间，方便装配人员伸手完成底部的螺栓锁紧操作，不需要额外设计特殊的工装来完成装配。

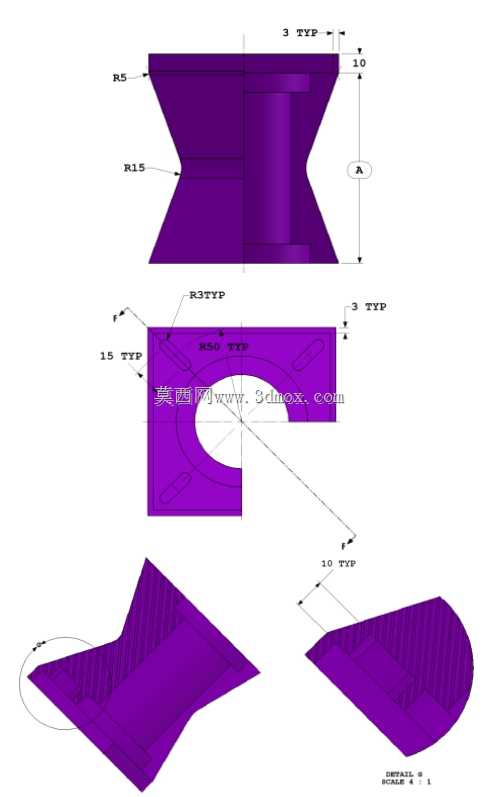

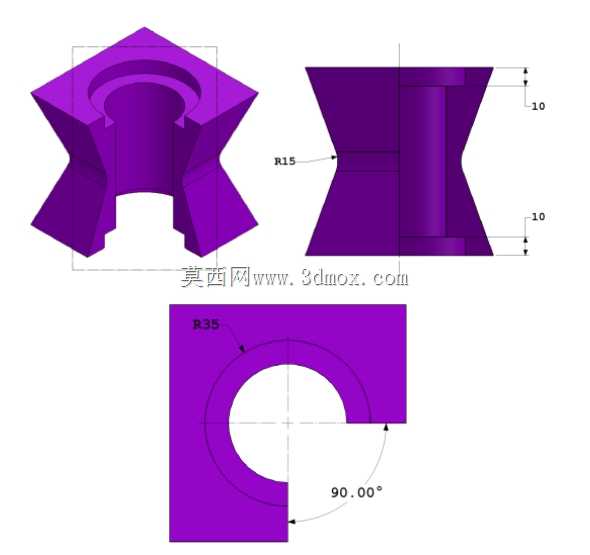

从设计思路的角度来看，这个构件的建模逻辑完全遵循从整体到局部、从基准到特征的常规机械设计流程，首先以上端面的中心作为建模原点，绘制方形安装面的外轮廓草图，拉伸生成上部的安装基体，之后在基体顶面绘制环形沉腔的轮廓，通过旋转切除或是拉伸切除生成内部的容纳空腔，再完成顶面定位孔的绘制与阵列，之后以上部基体的下表面为基准，绘制中部收腰结构的上下两个轮廓截面，通过放样特征生成中部的过渡连接结构，再绘制下部四个支撑翼的轮廓，通过拉伸与切除操作生成外伸的支撑部分，最后对所有的锐边做倒角处理，避免加工和装配过程中锐边划伤操作人员，同时也能消除加工过程中产生的毛刺应力。

在安装边界方面，这个构件的上部安装面为标准正方形，四个侧边的尺寸公差可按照IT7级精度设计，适配常规的型材安装面的配合要求，顶面的定位销孔直径可根据实际选用的定位销规格做参数化调整，沉腔的内径与深度可根据需要容纳的轴件轴肩尺寸做对应修改，下部支撑翼的外边缘构成的最大外接正方形尺寸，决定了这个支座安装时需要预留的最小安装平面空间，支撑翼上未预留通孔的设计，也给实际应用时的安装孔位自定义预留了调整空间，设计人员可以根据实际安装的螺栓规格、安装孔位分布，在支撑翼的平面区域自行加工安装孔，适配不同的安装场景需求。构件的整体高度方向尺寸，决定了上部安装面与底部安装基面之间的垂直距离，可根据实际设备的安装高度需求，对中部收腰段的高度做参数化调整，不需要重构整个模型的特征结构，就能快速生成不同高度规格的衍生支座构件。

这类结构的建模练习，能帮助设计人员熟练掌握多特征组合建模的思路，理解结构设计中强度、重量、装配便利性三者之间的平衡逻辑，避免只追求造型而忽略实际工程应用中的装配、加工、载荷传递等实际问题，每一个结构特征的存在都有其对应的工程意义，不存在多余的装饰性结构，完全符合工业机械零件的设计逻辑。
