双座铰接式机械连接支座结构设计

项目分类:通用机械零部件 发布时间:2021-10-21 ID:329052
  • 双座铰接式机械连接支座结构设计
  • 双座铰接式机械连接支座结构设计

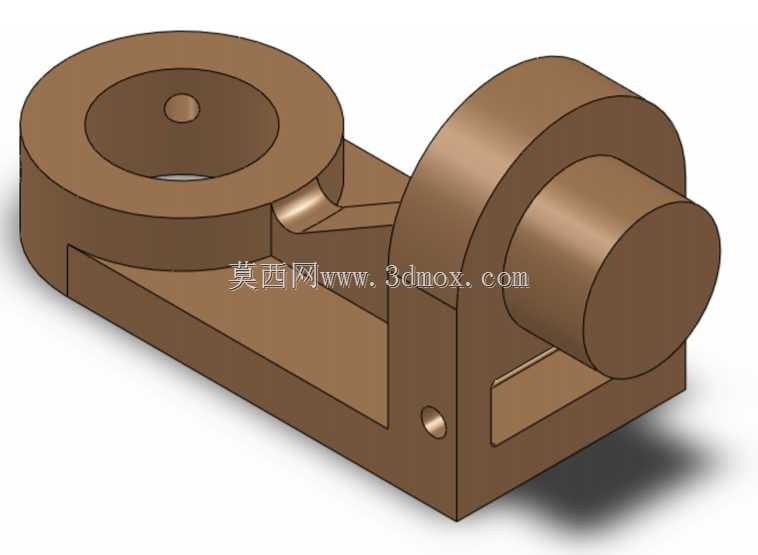

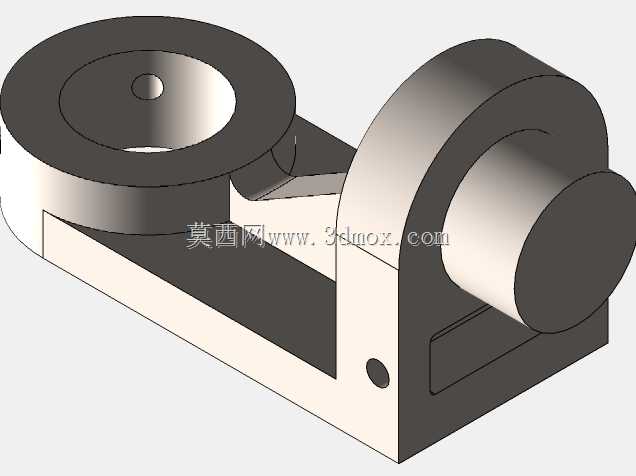

  该类铰接支座结构常应用于轻工自动化生产线的连杆传动单元、小型工装夹具的角度调节模块,以及输送设备侧边的挡料机构铰接点位,作为两个相对运动构件之间的连接承载基体,承担转轴定位、载荷传递、运动限位的核心作用。从结构功能来看,左侧带沉孔的环形座用于安装带肩衬套,可适配直径匹配的铰接销轴,沉孔结构能够容纳销轴端部的挡圈或者锁紧螺母,避免销轴轴向窜动,环形座内侧的小孔为润滑油注油孔,可在设备定期维护时注入润滑脂,降低销轴与衬套的转动磨损,延长铰接副的使用寿命。右侧的凸台圆柱结构为另一处铰接点位的安装轴颈,可直接穿入对应构件的安装孔内,依靠圆柱面的配合精度保证铰接转动的同轴度,凸台根部的圆角过渡能够有效降低应力集中系数,

  避免设备在承受交变冲击载荷时出现根部断裂的失效问题。连接两个铰接点位的底板为主要承载基体,底板上的两处通孔为安装固定孔,可通过内六角圆柱头螺钉将整个支座固定在设备的安装基面之上,底板与两个铰接座之间设置的三角形加强筋,能够大幅提升结构的整体刚性,减少重载工况下两个铰接点位的相对形变量,保证铰接运动的精度稳定性。设计过程中首先需要确定两个铰接点位的中心距,该尺寸直接关联连杆机构的运动行程,需要匹配对应传动机构的运动学计算结果,避免出现运动干涉或者行程不足的问题;其次要确认两处铰接配合面的公差等级,转动配合面选用IT7级间隙配合,固定安装孔选用IT8级过渡配合,兼顾装配便利性与连接可靠性。安装边界方面,底板的底面为安装定位基准面,

  加工时需要保证平面度公差不低于0.05mm,避免安装后出现支座倾斜导致铰接销轴卡滞;左侧环形座的端面与右侧凸台的端面需要保证平行度公差,防止铰接构件转动时出现偏磨;整体结构的外轮廓需要预留至少5mm的装配操作空间,保证螺钉拧紧、销轴安装、润滑维护等操作有足够的作业空间,不会与周边设备构件发生干涉。结构的壁厚设计遵循等强度原则,主体承载壁厚不小于8mm,加强筋厚度设置为6mm,既能够满足常规工况下的承载需求,也不会造成材料的不必要浪费,适配常规的铣削加工或者铸造成型工艺,若采用铸造工艺生产,可在非配合面保留1.5mm的拔模斜度,降低脱模难度,若采用型材铣削加工,则可将非配合面的粗糙度要求放宽至Ra6.3,减少加工工时与生产成本。

  在实际选型应用时,需要根据铰接点位的最大径向载荷校核底板与加强筋的结构强度,若载荷超出常规设计阈值,可适当增加壁厚或者更换更高强度的金属材料,避免出现结构变形失效;同时需要根据铰接副的转动速度选择适配的衬套材质,低速重载工况可选用铜基衬套,高速轻载工况可选用工程塑料衬套,进一步优化铰接副的摩擦磨损性能。
