CSWA认证练习用铰接式机械支座零件

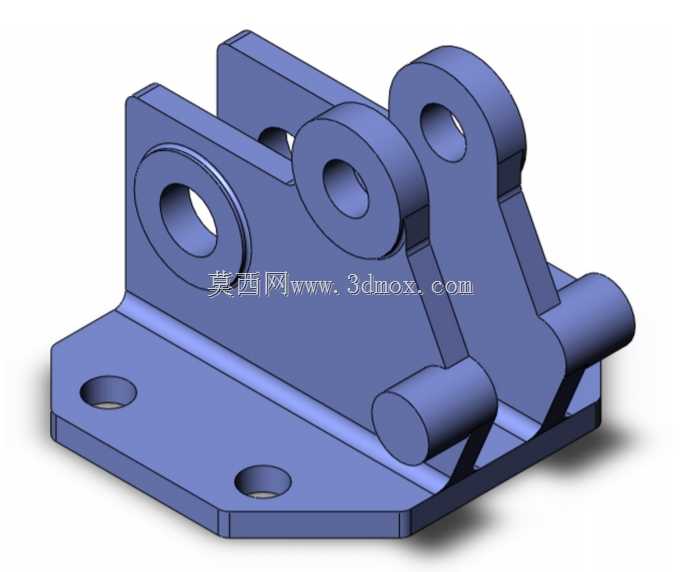

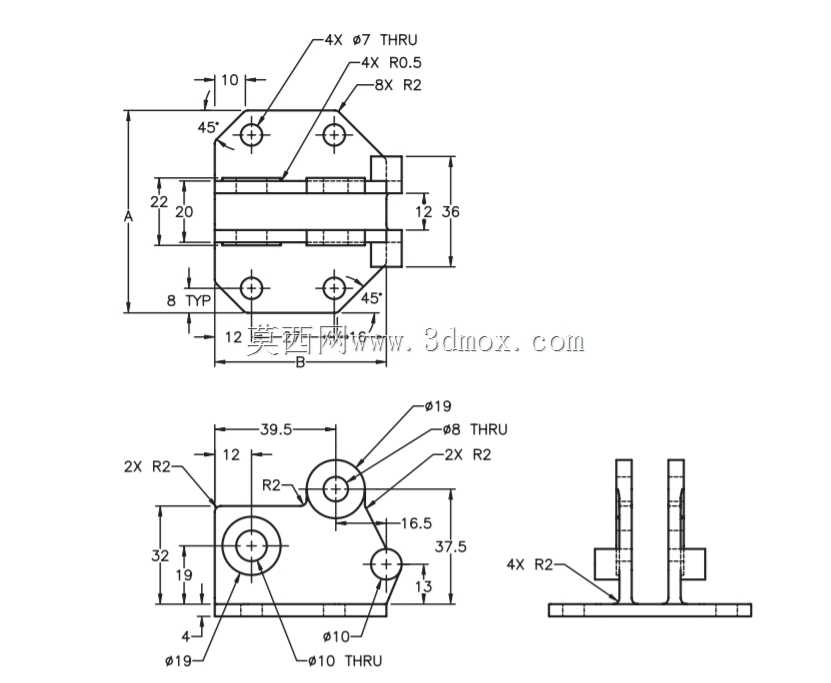

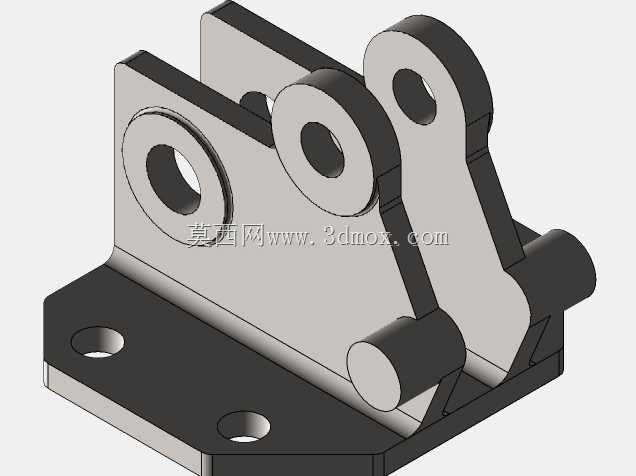

这类带多组铰接耳板的支座零件，常见于中小型自动化生产线的连杆传动机构末端、工装夹具的角度调节工位，以及轻型输送设备的侧装导向组件安装位，核心作用是为相邻运动构件提供稳定的回转支撑基准，同时通过底座的固定孔将整套铰接结构锁附在设备机架的安装平面上。从结构设计逻辑来看，底座采用带沉头安装孔的平板结构，两个安装孔沿底座长度方向对称排布，沉孔设计可以让内六角螺栓安装后头部完全没入零件表面，不会突出干涉相邻运动部件的活动轨迹，底座边缘做了小尺寸倒角处理，既可以去除机加工后的锐边毛刺，也能避免装配时刮伤操作人员或相邻零件的表面涂层。底座上方的立板与耳板之间设置了三角形加强筋，这部分结构是在不额外增加整体壁厚的前提下，提升立板与底座连接位置的抗弯折强度，避免铰接部位承受径向载荷时出现立板根部开裂的问题，筋板的厚度与立板壁厚保持一致，能减少铸造或铣削加工时的应力集中风险。三组带同轴通孔的铰接耳板是这个零件的核心功能区，不同高度的耳板对应不同规格的铰接销轴安装需求，其中靠前位置的两组耳板同轴度公差要求较高，需要保证穿入销轴后相邻连杆转动无卡滞，靠后侧的单耳板主要用于安装辅助限位构件，比如角度定位挡片或者复位弹簧的挂接端。耳板上的通孔都做了孔口倒角，方便销轴装配时快速导入，也能减少销轴长期转动时对孔口边缘的磨损。设计这类零件的时候，首先要确定底座的安装边界尺寸，保证两个安装孔的中心距匹配设备机架上预设的螺纹孔位，避免出现安装错位；其次要核算三组耳板的中心高度差，保证配套安装的连杆构件转动时不会和底座平面、加强筋结构发生运动干涉，耳板的厚度要根据对应销轴的直径、以及实际承受的径向载荷来确定，避免耳板受载后出现变形。从实际使用场景来看，这类支座如果用在工装夹具的角度调节部位，通常会在铰接孔内配套铜套或者自润滑轴承，降低销轴转动时的摩擦系数，延长零件的使用寿命；如果用在输送设备的侧装导向位，一般会在耳板外侧加装防尘端盖，避免车间内的粉尘、切削碎屑进入铰接孔内加剧磨损。零件的整体外形没有复杂的曲面结构，所有特征都以拉伸、切除、筋特征为主，非常适合作为三维建模入门阶段的练习案例，建模过程中需要重点关注各个孔位的同轴度约束、加强筋与相邻壁面的衔接关系，以及安装沉孔的深度控制，这些细节都是实际机械加工中必须保证的尺寸要求。在装配验证阶段，需要先将支座通过底座螺栓固定在测试平台上，依次穿入各个铰接位的销轴，手动转动配套的连杆构件，检查全程是否存在卡滞、异响，同时测量耳板与连杆侧面的间隙是否均匀，避免出现偏磨的问题。这类零件的材质通常选用Q235结构钢或者6061铝合金，根据实际载荷大小选择，载荷较大的冲压线工位用钢件做表面发黑处理，载荷较轻的自动化设备工位用铝合金件做阳极氧化处理，兼顾轻量化与防锈需求。
