航空用AH21-9低速高升力翼型结构设计

　　在通用航空飞行器的低速飞行场景中，翼型的气动表现直接决定了整机的起降性能、巡航效率与操纵稳定性，AH21-9翼型正是针对低速固定翼飞行器、小型无人机以及轻型运动飞机的使用需求开发的高升阻比翼面构型。这类翼型的核心应用场景覆盖了起飞重量在500kg以内的轻型有人机、作业半径200km级别的工业巡检无人机，以及航模竞技类飞行器的主翼设计，在低速大迎角飞行状态下能够保持稳定的气流附着，避免过早出现气流分离导致的失速问题，这对于短距起降的作业类飞行器而言尤为关键——很多农林作业、电力巡检的作业场景不具备长跑道条件，需要机翼在较低的起飞速度下提供足够升力，缩短滑跑距离。

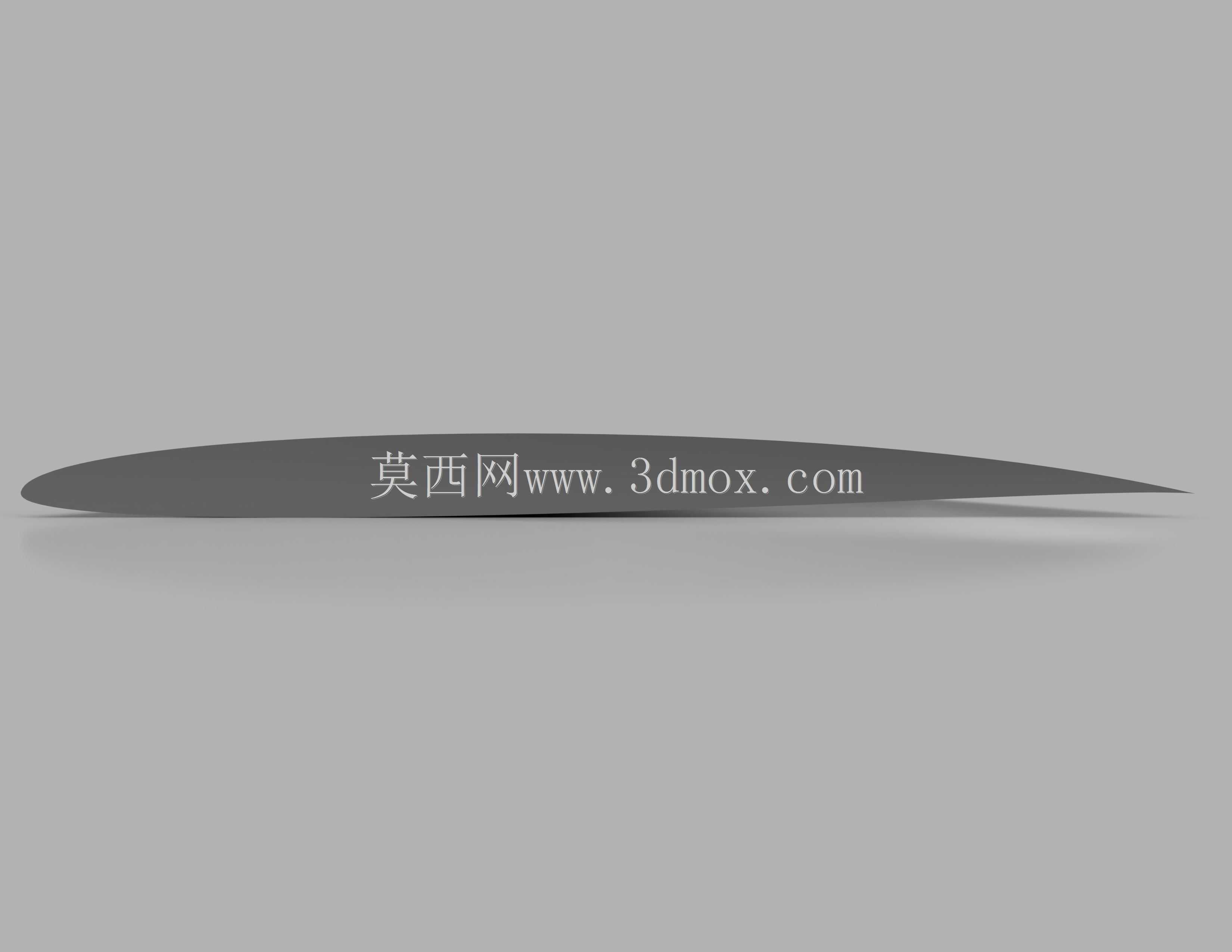

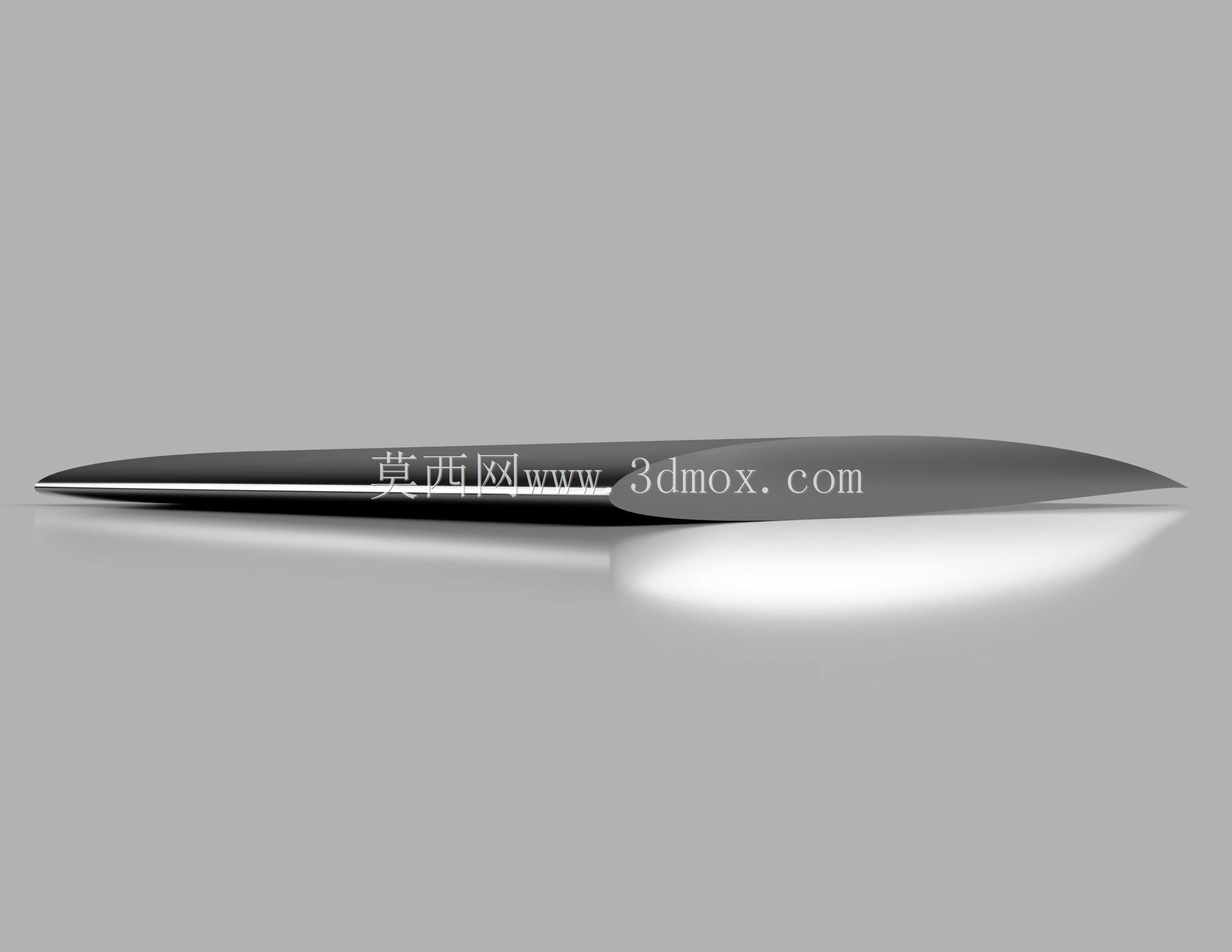

　　从功能特性来看，该翼型采用了相对厚度12%左右的弯扭分布设计，前缘半径经过多轮气动仿真迭代，既不会因为前缘过尖导致小速度下气流容易分离，也不会因为前缘过钝增加高速巡航时的压差阻力。翼型的最大厚度位置位于弦长30%处，这个位置的选择兼顾了结构布置空间与气动效率：机翼内部需要预留翼梁、燃油管路、操纵拉线甚至小型作动器的安装空间，足够的结构厚度能够让设计人员在布置主承力翼梁时选择更合理的截面尺寸，不需要为了避让结构过度修形翼面，破坏气动外形的连续性。翼型的后缘采用了适度的反弯设计，能够在巡航迎角下平衡翼面的低头力矩，降低平尾的配平阻力，对于小型飞行器而言，配平阻力的降低能够直接转化为航时的提升，这也是很多长航时无人机选择这类高升力翼型的核心原因。

　　在实际的结构设计落地过程中，该翼型的外形基准可以直接作为机翼蒙皮的成型依据，设计人员只需要根据整机的展弦比要求，沿展向进行适度的扭转分布设计，就能够避免翼尖先失速的问题，提升整机的失速特性。安装边界方面，该翼型的弦长适配范围从0.2m到2.5m不等，当弦长小于0.5m时，多应用于小型无人机的主翼，此时翼面可以采用泡沫芯加复合材料蒙皮的夹层结构，翼型的外形公差控制在0.5mm以内就能够满足气动要求；当弦长超过1.5m时，应用于轻型有人机的机翼，此时需要在翼型内部布置前后两根翼梁，前翼梁布置在弦长15%位置，也就是翼型最大负压点附近，这个位置的结构受力最为合理，能够有效传递机翼的升力载荷到机身接头，后翼梁布置在弦长60%位置，主要用于支撑襟翼、副翼等操纵面的安装，操纵面的铰链线通常布置在弦长70%到75%的位置，这个位置的翼型厚度足够安装铰链支座，同时不会因为操纵面的偏转过度干扰主翼面的气流流动。

　　从设计思路的角度来说，这类翼型的开发没有盲目追求高速下的低阻力特性，而是把设计点放在了时速120km到220km的低速区间，这也是绝大多数通用类轻型飞行器的常用飞行速度区间。在这个速度区间内，雷诺数大致处于3e5到2e6的范围，AH21-9翼型在这个雷诺数区间内的升阻比能够达到90以上，相比传统的平凸翼型，升阻比提升了15%左右，同时失速迎角能够达到16度，比普通对称翼型的失速迎角高出4度左右，这意味着飞行器在进行低速机动、遇到紊流扰动时，有更大的操纵余量，不容易进入失速状态。在进行三维建模时，需要严格控制翼面的光滑连续性，尤其是前缘10%弦长范围内的外形精度，这个区域是气流加速的核心区域，哪怕是0.2mm的外形凸起或者凹陷，都可能导致局部气流提前转捩，增加翼面的摩擦阻力，降低整体的气动效率。对于需要加装襟翼的设计场景，该翼型的后缘部分可以直接匹配简单开裂式襟翼或者富勒襟翼的安装，当襟翼偏转20度时，翼型的最大升力系数能够提升40%以上，进一步缩短起降滑跑距离，满足更苛刻的场地使用需求。

　　在实际的装机验证过程中，采用该翼型的轻型飞机在起飞重量480kg的状态下，起飞滑跑距离可以控制在120m以内，巡航状态下的耗油率比采用传统Clark Y翼型的同级别飞机低12%左右，这对于运营方来说意味着更低的使用成本。对于无人机应用场景，该翼型的结构兼容性更好，不需要对翼型进行大的修改就能够在机翼内部布置电池舱、任务设备舱，充分利用机翼内部的空间，减少机身的设备装载压力，优化整机的重心分布。需要注意的是，在进行机翼和机身的对接设计时，翼根处的翼型需要做适度的整流修形，避免机身和机翼连接位置出现气流干扰，形成不必要的干扰阻力，修形区域通常从翼根向展向延伸1倍弦长的距离，通过光滑的曲面过渡将翼根处的翼型和机身侧面平顺连接，保证气流在连接位置不会出现分离。
