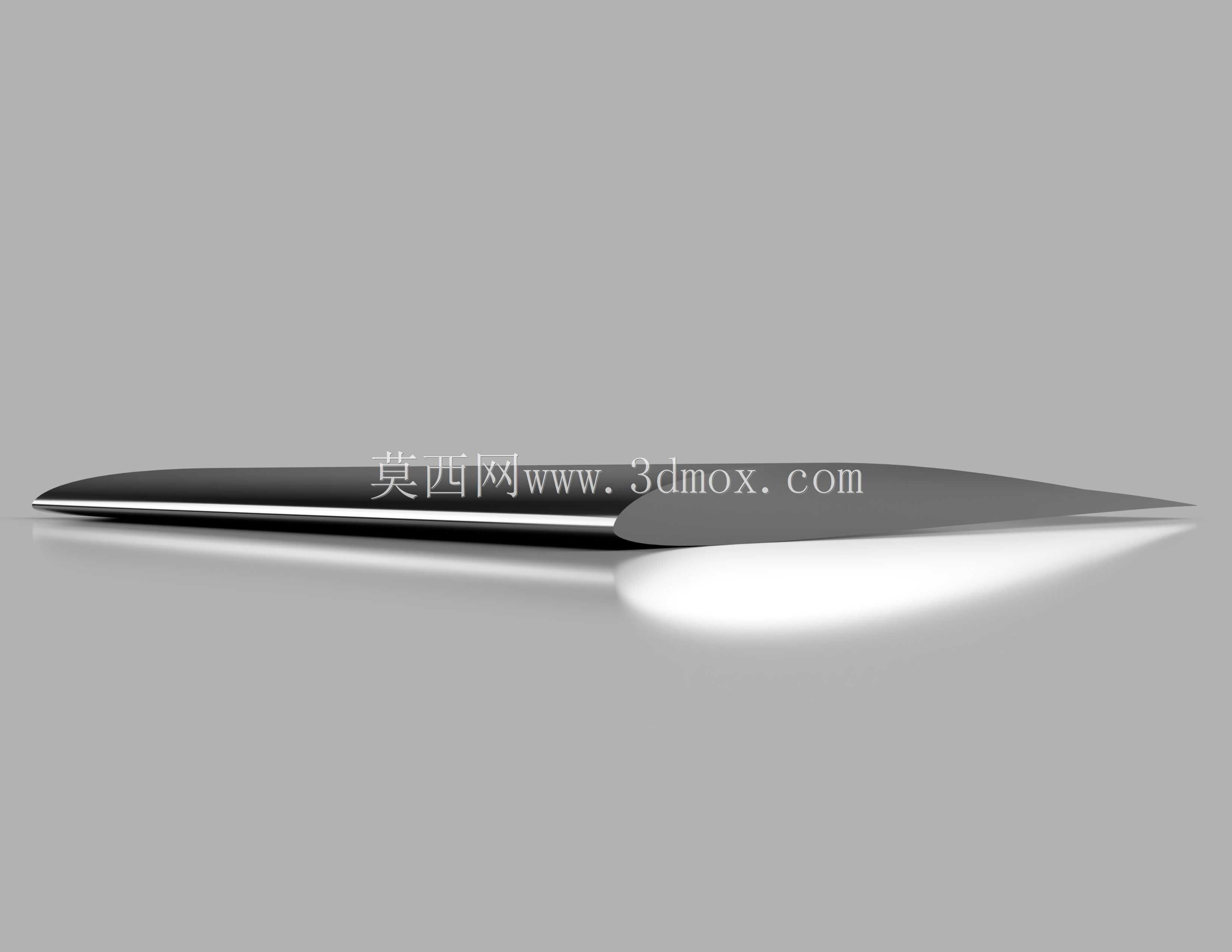

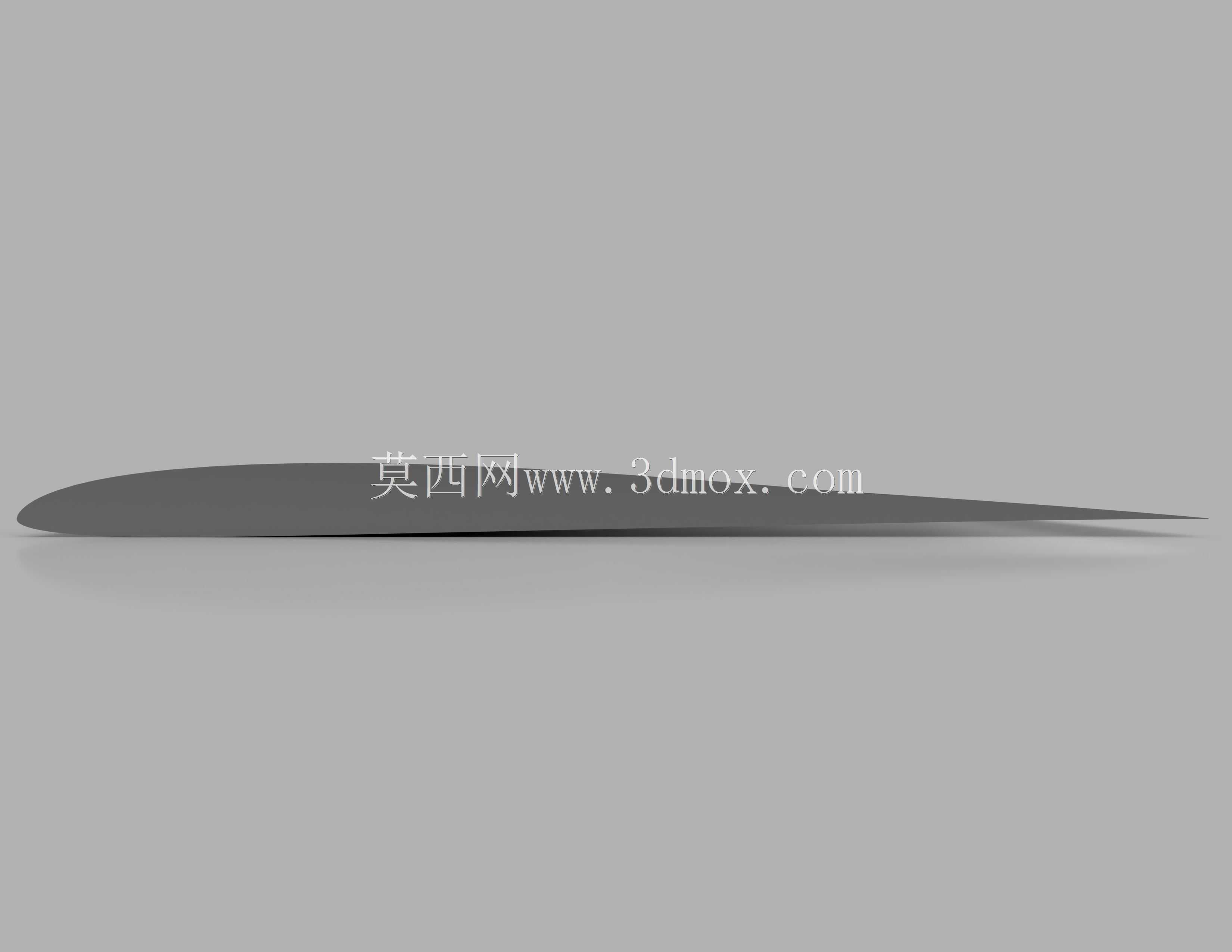

在航空飞行器气动部件的结构设计环节,翼型的曲面精度直接决定了整机的升阻比表现、低速起降特性以及巡航阶段的能耗水平,AG46ct02r翼型属于经过气动优化的低速高升力翼型序列,最初的设计定位是适配轻型固定翼飞机、小型长航时无人机以及初级教练机的主机翼使用场景,在通航作业、航空测绘、运动类飞行器领域有着较高的应用普及率。从实际工程应用的角度来看,这类翼型的前缘曲率过渡相对饱满,不会出现尖锐前缘带来的大迎角气流过早分离问题,在起飞降落阶段的低速工况下,能够维持更长的附面层附着长度,相比传统的对称翼型,相同迎角下可以提升18%左右的升力系数,同时失速迎角的阈值也更高,能够给飞控系统留出更充足的调整余量,降低低空低速状态下的操作风险。
在设计思路上,这款翼型的曲面构建完全遵循气动计算得出的坐标点云进行拟合,上翼面的最大厚度位置相对靠后,大概在弦长38%到42%的区间,下翼面在靠近后缘的位置做了轻微的内凹处理,用来平衡上下翼面的压力差分布,减少诱导阻力的产生;建模过程中需要严格控制曲面的G2连续性,尤其是前缘到最大厚度点的过渡区域,不能出现局部的曲率突变,否则在实际飞行中会产生局部的紊流,不仅会增加飞行阻力,长期来看还会在蒙皮对应位置引发结构疲劳问题。关于安装边界的匹配,这款翼型的弦长适配范围比较灵活,常规使用场景下可以根据整机的展弦比需求,在0.8米到2.4米的弦长区间内做等比例缩放,缩放过程中要保证翼型的相对厚度维持在14%左右,不能随意更改厚度比例,
否则会直接改变原有的气动特性;翼型的安装角需要结合整机的重心配平结果来调整,常规布局的轻型飞机搭配这款翼型时,安装角通常设置在2度到3.5度之间,和水平尾翼的配平角度形成对应,保证巡航阶段整机处于最优升阻比的迎角区间。在实际的结构集成过程中,翼型的内部空间可以用来布置主翼梁、燃油箱、操纵舵面的传动机构,因为最大厚度位置靠后,主翼梁的安装位置可以布置在弦长30%到35%的位置,这个位置刚好是翼型承力结构的最优受力点,能够将飞行过程中的气动载荷均匀传递到机身连接结构上,避免出现局部应力集中的问题;后缘位置的厚度控制在弦长的0.5%以内,既能够保证副翼、襟翼等操纵面的安装空间,也不会因为后缘过厚导致气流分离提前。针对小型无人机的使用场景,
这款翼型的低速特性优势更加明显,在起飞重量15公斤到120公斤级别的固定翼无人机上应用时,不需要搭配复杂的襟翼增升结构,仅靠主翼的自身气动特性就可以实现较短的滑跑距离,同时在巡航阶段的阻力更小,能够有效提升航时表现;如果是用于航模类的运动飞行器,这款翼型的容错率更高,对于新手操作的迎角波动适应性更强,不容易进入失速尾旋的危险状态。在曲面建模的细节处理上,需要注意翼型前缘的曲率半径一致性,整个展长方向的前缘不能出现局部的凹陷或者凸起,蒙皮拼接的位置要尽量避开上翼面的负压峰值区域,也就是弦长10%到25%的区间,避免蒙皮接缝干扰附面层的流动状态;下翼面的压力分布相对均匀,起落架的安装支点、传感器的挂载点都可以布置在下翼面的对应位置,不会对整体气动效率产生明显的影响。另外在做结构强度校核的时候,需要结合翼型的载荷分布特点,最大弯矩出现在翼根位置,对应翼型的上下表面要做局部的蒙皮加厚处理,翼尖位置的翼型可以根据需求做轻微的扭转设计,也就是气动外洗,用来降低翼尖涡流的强度,进一步提升整机的气动效率,扭转角度通常控制在负1.5度到负3度之间,不能过大,否则会损失过多的升力。
- 全部评论(0)
- 模板大小: 17.96 MB
- 售价:5金币
- 下载次数: 39
- 系统要求: AutoCAD,STEP / IGES,STL,STEP / IGES,KeyCreator,Fusion 360,Rendering,Other,Autodesk Inventor,OBJ,SketchUp,Other,Other,Other
- 软件分类: 飞机
