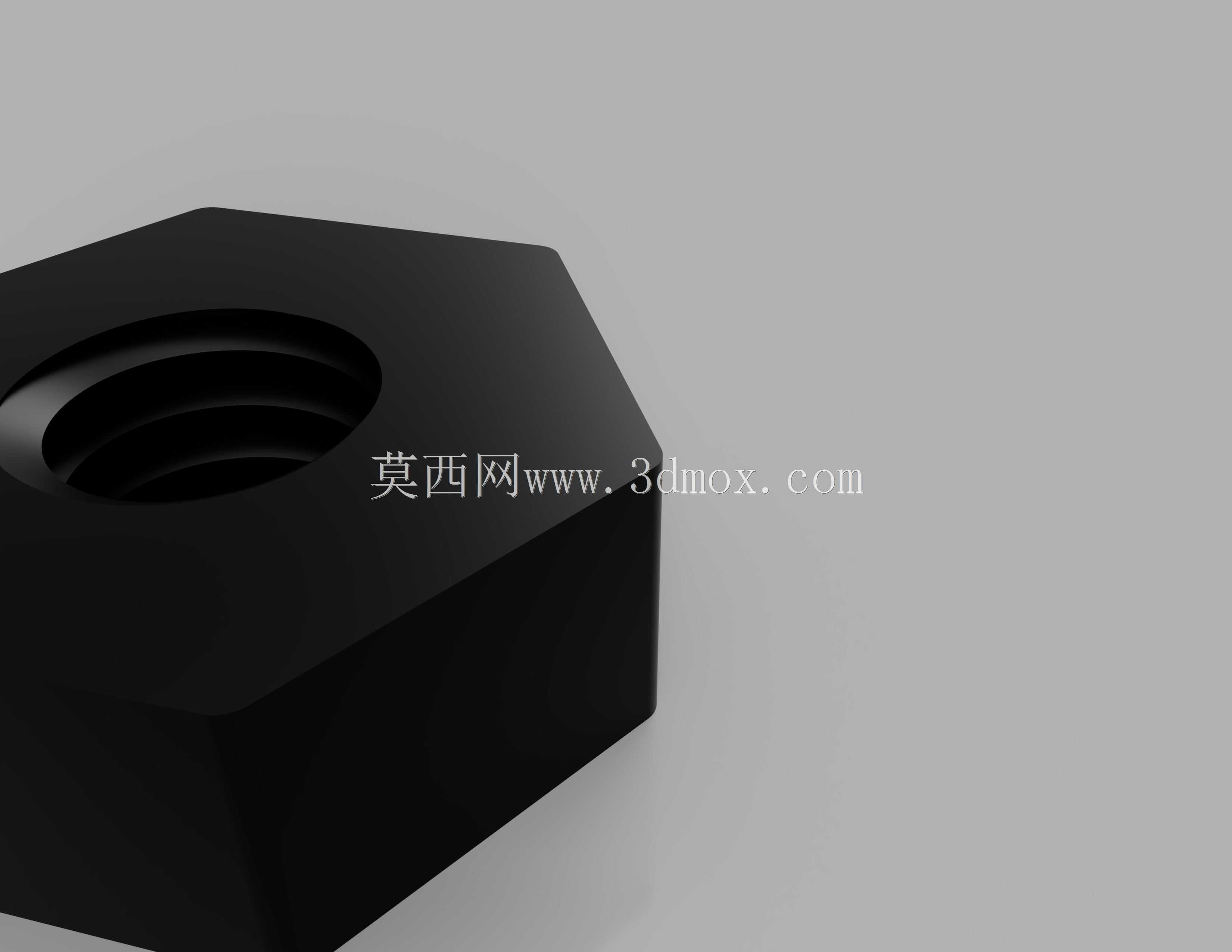

M2.5细牙全螺纹六角工业螺母结构设计

在精密电子设备、小型仪器仪表、微型自动化模组这类对连接紧凑度要求较高的场景里，M2.5规格的细牙螺母一直是小规格螺纹连接副里的核心配套零件，不同于常规粗牙螺纹的大螺距设计，0.45螺距的细牙结构在小直径螺杆上能实现更平缓的螺纹升角，配合对应规格的螺钉完成装配后，具备更优的自锁防松性能，在存在小幅持续振动的工况下，不容易出现螺纹副松脱移位的问题。从实际选型适配的角度看，这款螺母的全长内螺纹设计，意味着整个螺母的轴向高度范围内都加工有连续完整的螺纹牙型，相比部分仅在局部段加工螺纹的薄型螺母，它能和螺钉的螺纹段实现更长的啮合长度，在同等拧紧力矩下，螺纹牙的受力分布更均匀，不会出现靠近端面的几牙螺纹应力集中过大导致滑牙的问题，尤其适合用在薄壁件叠装、塑料壳体与金属支架连接这类对螺纹啮合强度有要求，但安装空间又无法容纳更长规格螺母的位置。

设计这类小规格细牙螺母时，首先要明确的是螺纹参数的公差匹配，M2.5×0.45的细牙螺纹，内螺纹的中径公差需要严格对应常用的6H精度等级，既不能因为公差偏松导致装配后螺纹副间隙过大，出现连接旷量，也不能因为公差过紧导致螺钉拧入时阻力过大，甚至出现螺纹咬死的情况，尤其是在采用不锈钢这类容易发生冷焊的材质加工时，螺纹表面的粗糙度控制也需要纳入设计考量，牙侧的表面粗糙度需要控制在合理区间，减少拧入过程中的摩擦阻力。六角外形的尺寸设计需要兼顾拧紧操作的空间需求和轻量化要求，对边宽度要符合标准紧固件的尺寸规范，保证常规的小型呆扳手、套筒或者电动拧紧头都能顺利卡合，不会出现对边尺寸偏小导致扳手打滑，或者尺寸偏大挤占周边安装空间的问题；螺母的厚度设计要和螺纹啮合长度匹配，既要保证足够的螺纹啮合圈数来承受设计载荷，也要避免厚度过大造成材料浪费和安装空间的无效占用。

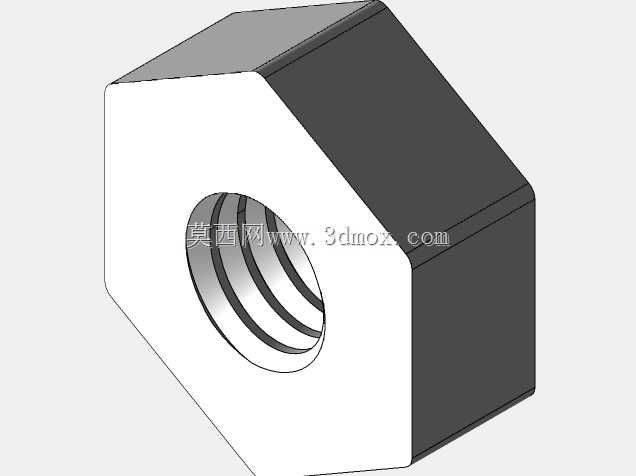

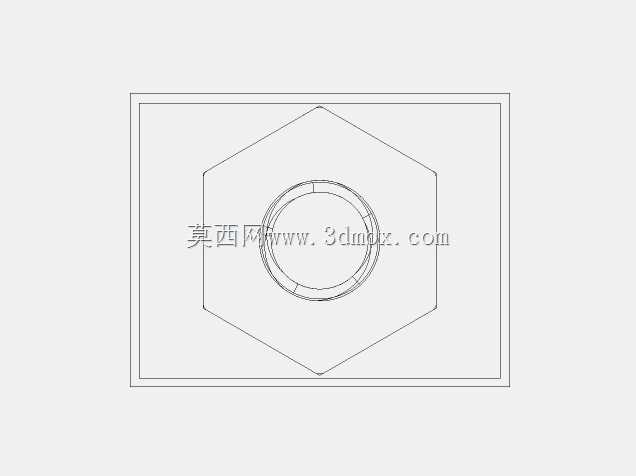

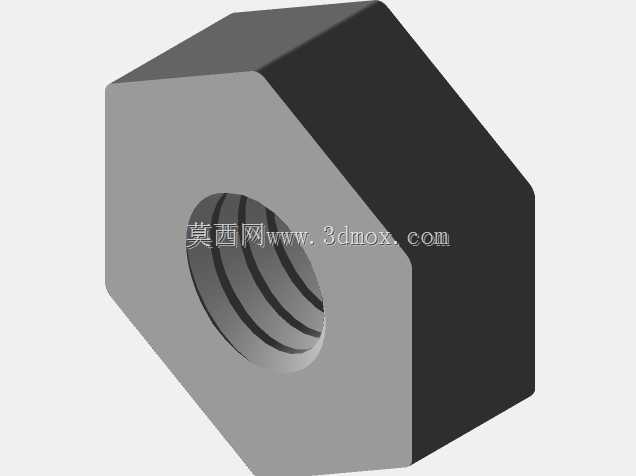

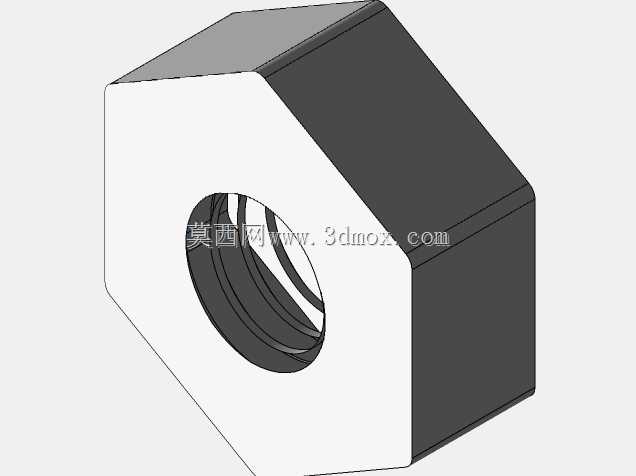

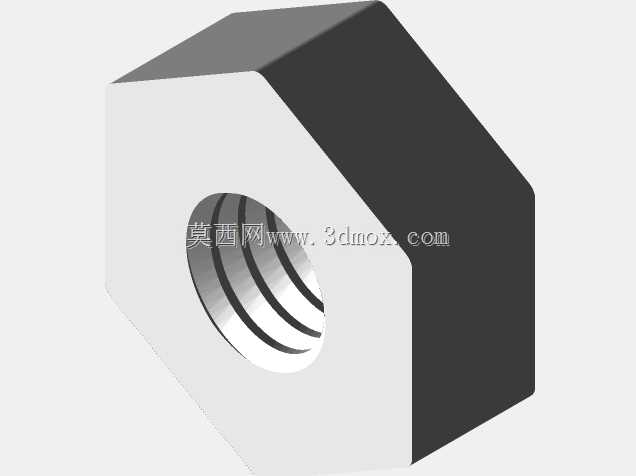

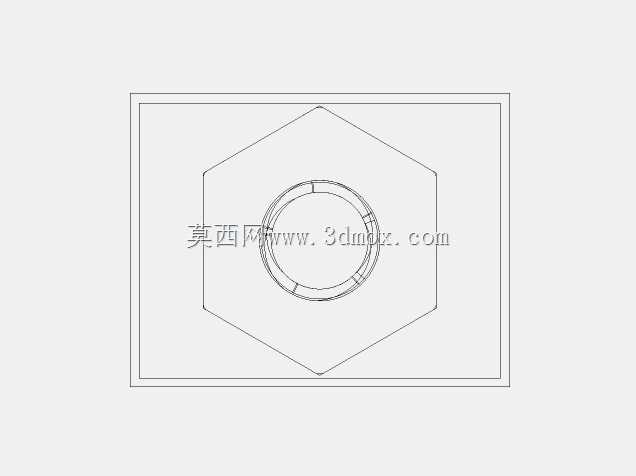

从安装边界的角度考量，这款螺母在装配时需要预留的操作空间非常小，六角外形的外接圆直径决定了装配沉孔的最小开孔尺寸，在做PCB板固定、小型传感器安装、精密模组的层叠连接时，设计人员可以根据螺母的实际外形尺寸预留对应的沉台或者过孔，不需要为螺母的装配预留过多的冗余空间，能有效压缩整个组件的整体体积。在实际的设备运维场景里，这种全螺纹细牙螺母的拆装重复利用率也更高，因为全段螺纹的受力均匀，多次拆装后螺纹牙的磨损量更小，不会因为局部牙型变形导致整个螺母报废，在需要频繁调试、拆装的小型试验设备、原型验证装置里，这种特性能够有效降低装配调试阶段的耗材损耗。不同于大规格紧固件更多考虑重载强度，小规格细牙螺母的设计还要兼顾和不同材质螺钉的适配性，不管是配套碳钢镀锌螺钉、不锈钢螺钉还是铜质绝缘螺钉，统一的内螺纹公差都能保证顺畅的装配体验，在有绝缘需求的场景下，还可以在螺母表面做绝缘涂层处理，不影响螺纹配合精度的前提下实现连接位置的电气绝缘。在消费电子类产品的内部结构连接里，这种小规格细牙螺母还经常和热熔铜螺母的安装场景形成互补，当连接位置需要更高的连接强度、需要多次拆装维护时，金属材质的六角细牙螺母比热熔嵌装螺母的抗扭强度更高，不会因为多次拧动螺钉出现螺母在安装孔内打转的问题。做三维建模的时候，这类标准件的模型需要准确还原螺纹牙型的细节、六角棱边的倒角特征，倒角的存在既可以去除加工过程中的锐边毛刺，避免装配时划伤操作人员或者周边的线材、零件，也能在螺钉拧入时起到导向作用，让螺钉的端部能顺利对准内螺纹的起始牙，减少斜向拧入导致的螺纹损伤。
