剖分式带安装底座轴承支撑座结构

项目分类:3D模型 发布时间:2021-10-21 ID:328867
  • 剖分式带安装底座轴承支撑座结构
  • 剖分式带安装底座轴承支撑座结构
  • 剖分式带安装底座轴承支撑座结构
  • 剖分式带安装底座轴承支撑座结构
  • 剖分式带安装底座轴承支撑座结构
  • 剖分式带安装底座轴承支撑座结构
  • 剖分式带安装底座轴承支撑座结构
  • 剖分式带安装底座轴承支撑座结构
  • 剖分式带安装底座轴承支撑座结构
  • 剖分式带安装底座轴承支撑座结构

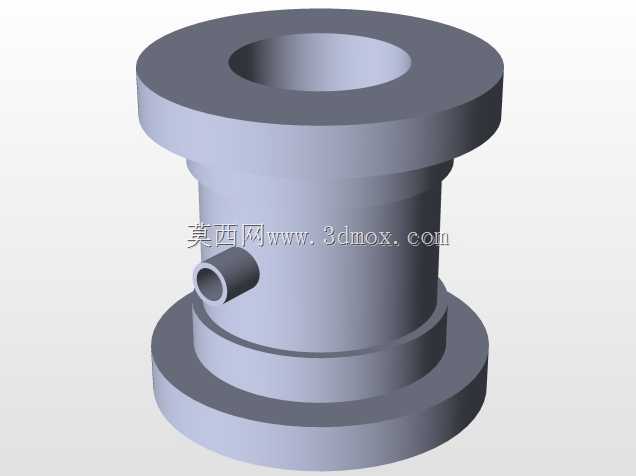

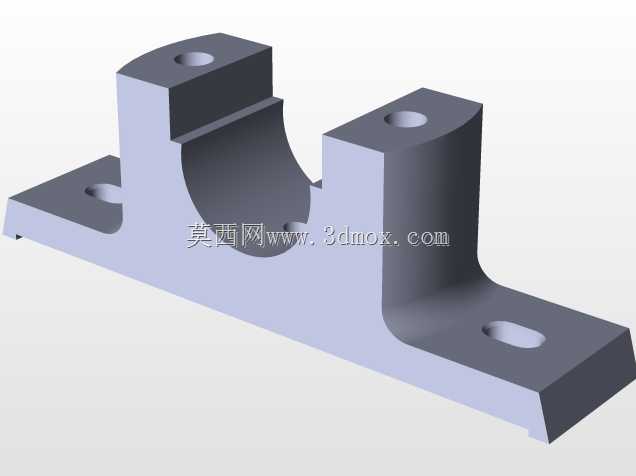

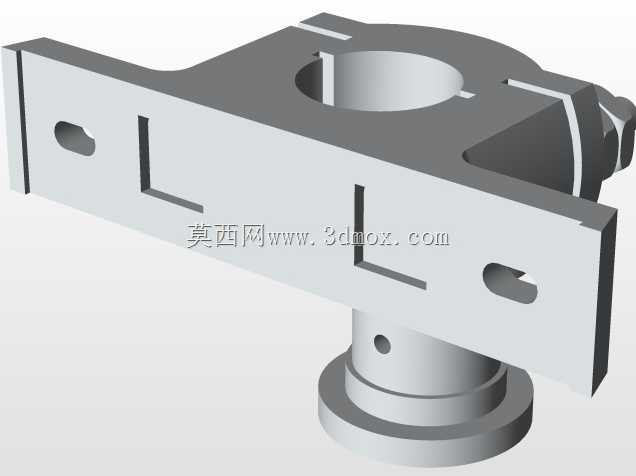

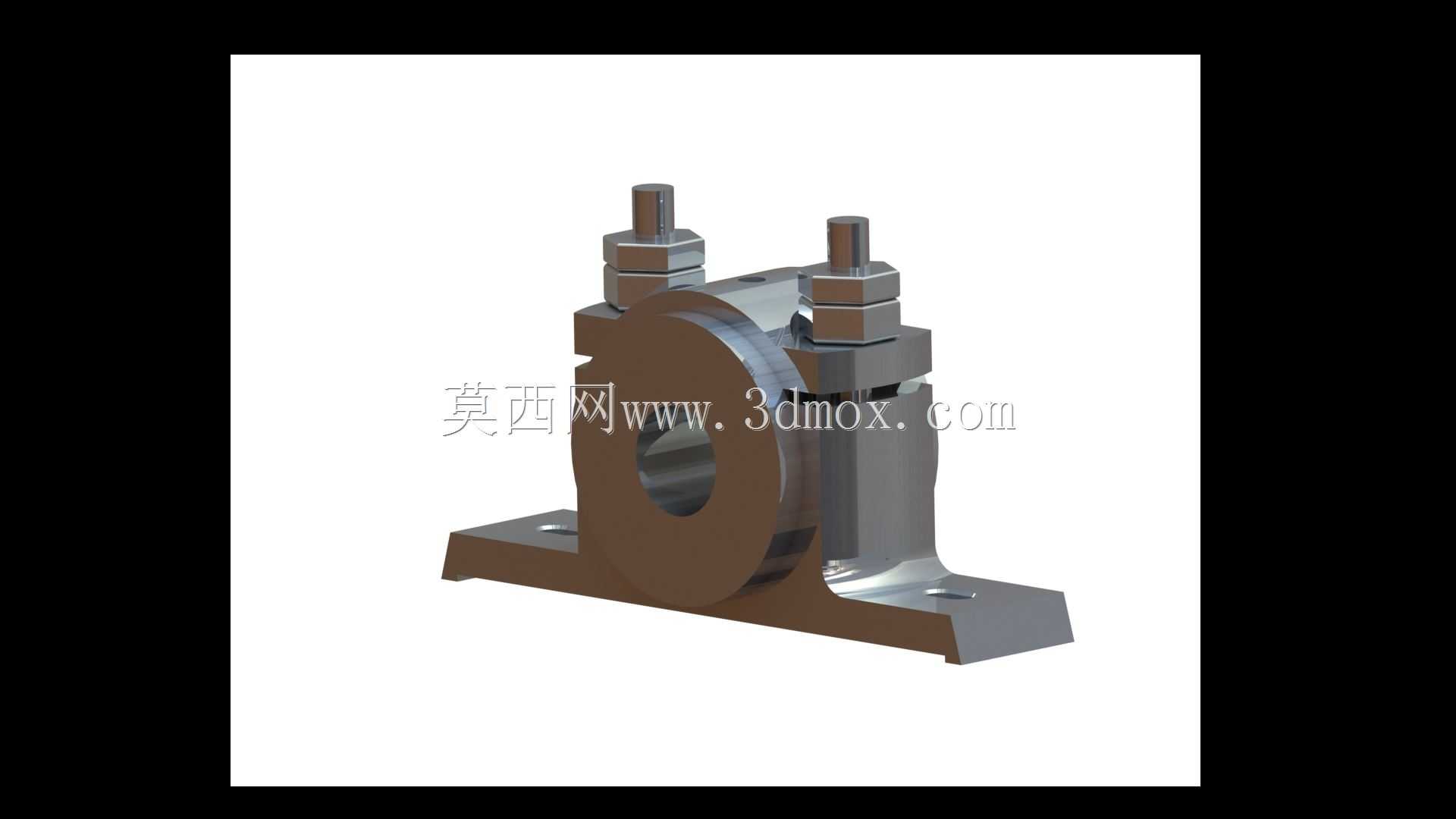

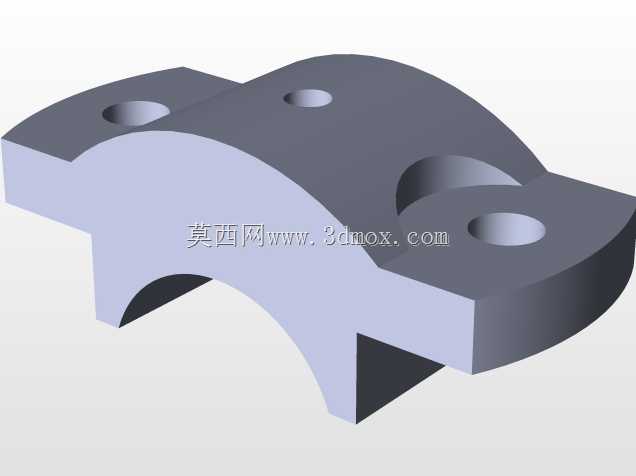

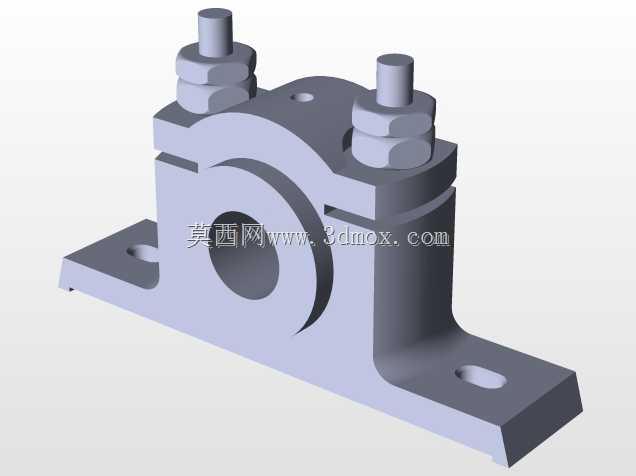

在常规的带式输送机、中小型风机、轻工生产线输送辊道、普通机床辅助传动轴系的支撑场景中,这类剖分式带底座的轴承支撑结构是应用频次极高的传动支撑部件,它的核心作用是为旋转轴提供稳定的径向与轴向定位,同时承受轴系运转过程中产生的径向载荷与部分轴向载荷,避免轴系运转时出现径向跳动、轴向窜动超差的问题,保障传动部件的运转同轴度符合设计要求。从结构设计逻辑来看,这款支撑座采用上下剖分的对合结构,上下座体通过两侧的螺栓组件实现锁紧固定,这种设计的核心优势在于装配与后期维护时不需要沿轴的轴向方向穿装整个轴系,只需要将轴承预装在轴的对应位置后,扣合上半部分座体、锁紧连接螺栓即可完成装配,尤其是针对长轴、多支撑点的轴系布局,能大幅降低装配难度,减少现场拆装的工作量,当轴承出现磨损需要更换时,也不需要拆卸轴端的联轴器、带轮等传动部件,直接松开两侧锁紧螺栓、取下上盖即可更换轴承,能有效缩短设备停机维护的时间。底座部分采用一体化铸造后机加工的成型工艺,底座两侧设置带安装沉孔的固定支脚,安装时可以通过螺栓将整个支撑座固定在设备的机架安装面或者预埋的安装基板上,支脚的安装孔预留了一定的位置调整余量,方便装配时微调支撑座的位置,保障轴系的同轴度符合装配公差要求。两侧的锁紧螺栓采用双螺母防松结构,在设备存在持续振动的工况下,能避免螺栓因为振动出现松动,保障上下座体对轴承的夹持力稳定,不会因为夹持力不足导致轴承外圈在座体内出现转动、跑圈的问题。座体与轴承外圈配合的内孔采用严格的公差配合设计,加工时需要保障内孔的圆柱度、表面粗糙度符合对应轴承的配合要求,避免因为配合间隙不合理导致轴承运转时出现温升过高、早期磨损的问题。在实际选型应用时,需要结合所支撑轴的转速、承受的径向载荷大小、轴系的跨距来确认支撑座的规格是否匹配,安装时需要先清理安装基面的毛刺与焊渣,保障支撑座底座与安装面完全贴合,避免因为安装面不平整导致座体出现附加应力,运转过程中出现座体开裂的问题。同时装配时需要注意,上下座体的剖分面不需要额外添加密封垫片,避免垫片厚度影响内孔的配合尺寸,导致轴承外圈被挤压出现变形,影响轴承的正常游隙。这类支撑座通常适配深沟球轴承、调心球轴承等常用的标准滚动轴承,在低速重载的工况下也可以适配调心滚子轴承,座体的材质多采用灰铸铁铸造,具备较好的减振性能与铸造工艺性,能有效吸收轴系运转时产生的振动,降低传动过程中的噪音传递。在结构细节设计上,上盖部分预留了润滑脂加注的通道结构(不同规格会有细节差异),可以在不拆解座体的情况下定期为内部轴承补充润滑脂,延长轴承的使用寿命,部分应用场景下还会在座体两端加装密封端盖,避免外界的粉尘、切削液、水汽进入轴承内部,同时防止轴承内部的润滑脂泄漏,适配多粉尘、有喷淋的生产车间工况。在布局多支撑点的长轴系时,需要注意其中一端作为固定支撑,另一端设置为游动支撑,避免因为轴的热胀冷缩导致轴系出现卡滞、附加载荷过大的问题,而这类剖分式轴承座的结构特性也能很好地适配游动支撑的设计需求,只需要适当调整轴承外圈与座体孔的配合间隙,即可允许轴系在温度变化时产生少量的轴向位移,补偿热变形量。从安装边界来看,这类支撑座的整体高度、底座安装孔的中心距、支脚的宽度尺寸都需要和设备机架的预留安装空间匹配,设计选型时需要确认轴中心到底座安装面的中心高尺寸符合传动布局的要求,避免出现轴系与其他部件干涉的问题,同时两侧锁紧螺栓的顶部需要预留足够的扳手操作空间,方便后期维护时拆装螺栓,不需要额外拆卸周边的其他部件。
