UCT205带滑块外球面带座轴承结构

做输送线维护和非标传动结构设计的工程师，对T型滑块带座外球面轴承肯定不陌生，这次拆解的UCT205款结构，是轻工输送、食品加工流水线、小型物料提升设备里出镜率极高的支承部件。很多刚入行的设计人员选带座轴承时容易只看轴径匹配，忽略安装座的结构形式适配性，滑块式座体和常见的立式P座、菱形FL座最大的区别，就是自带轴向调节余量，能在安装槽内滑动调整中心距，这对皮带输送线、链传动机构来说是刚需——皮带张紧、链条磨损后的松边余量调整，不用额外做张紧轮结构，直接调整轴承座在安装架滑槽内的位置就能完成张紧，能大幅简化机架的加工工序，减少额外张紧部件的装配工作量。

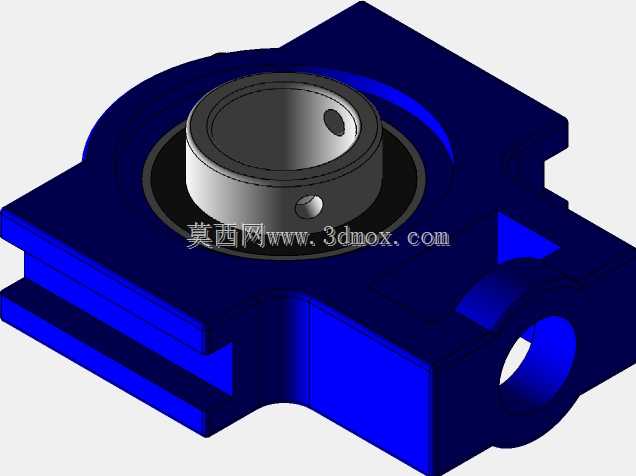

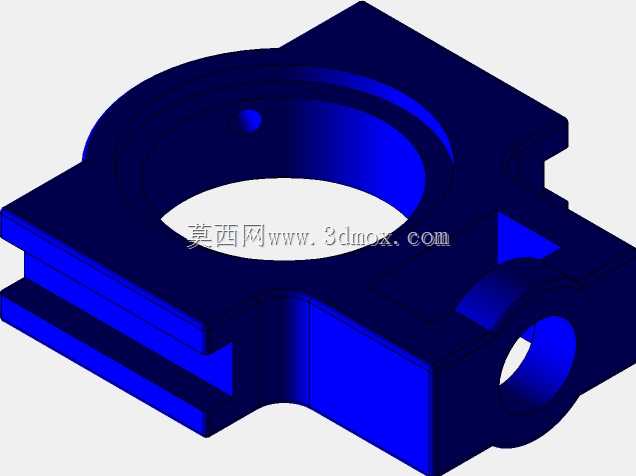

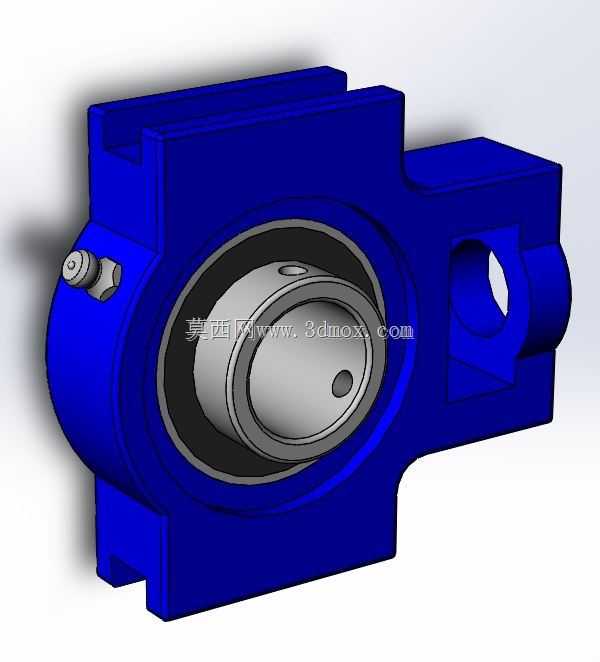

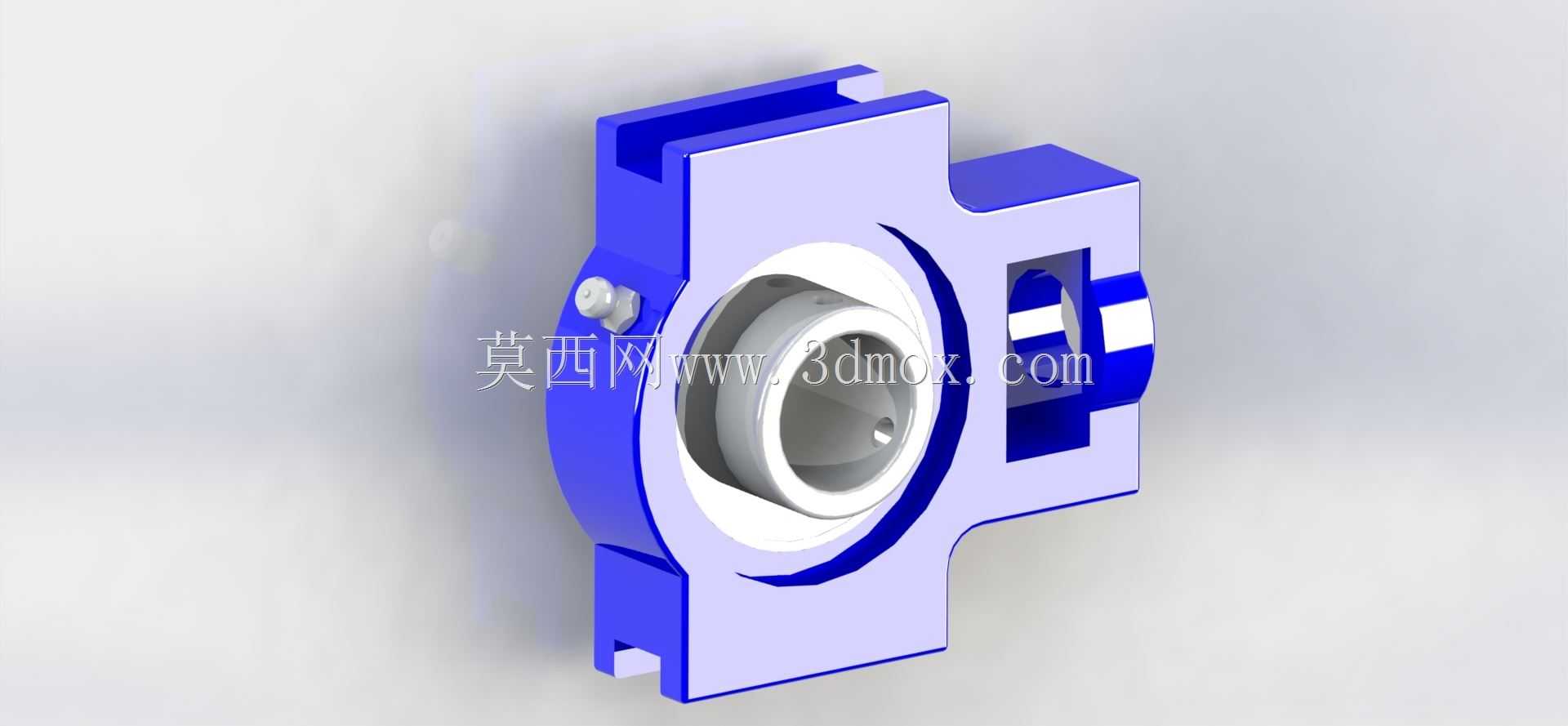

从结构功能上拆分，这个组件分为铸铁滑块座体和外球面轴承内芯两部分。座体采用滑槽式结构，两侧的贯通安装槽是核心安装边界，安装时螺栓穿过槽孔将座体固定在机架的对应滑槽上，槽的长度范围决定了轴承中心的可调行程，设计选型时要提前核算传动件的张紧行程需求，确保槽长能覆盖所需的调节量，避免后期张紧量不足导致传动打滑。座体的轴承安装孔采用镗削加工，和外球面轴承的外球面配合，具备自动调心功能，哪怕机架加工时两轴承安装孔存在少量同轴度误差，或者设备运行中轴出现小幅挠曲变形，轴承内圈可以随轴偏转，不会出现卡滞、额外附加载荷的情况，能有效降低轴和轴承的磨损速率，延长部件使用寿命。

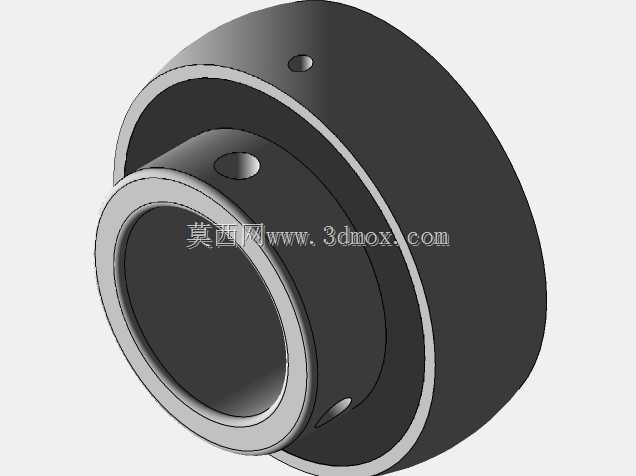

轴承内芯采用外球面设计，内孔和轴的配合采用顶丝锁紧结构，安装时将轴穿入内孔后，拧紧座体侧方外露的紧定螺钉，就能把轴承内圈和转轴牢牢锁死，这种锁紧方式装拆便捷，对轴的加工精度要求比紧定套式更低，适合中小载荷、转速不超过1500rpm的传动场景。轴承内部自带密封结构，两侧的密封圈能阻挡输送场景下的粉尘、碎屑、少量喷淋水汽进入轴承滚道，在食品加工流水线、包装输送线这类多粉尘、有定期清洁喷淋的场景下，不用额外加装轴承密封防护盖，就能满足基础的防护需求，减少日常维护的频次。

从安装边界的尺寸逻辑来看，UCT205适配的轴径为25mm，座体的整体宽度、滑槽的中心高度、安装槽的孔距都是标准化尺寸，和同型号的其他品牌滑块座轴承具备互换性，设备维护更换时不用重新加工机架安装位，直接替换即可。设计选型时要注意，这类滑块座的承载方向主要是垂直于安装面的径向载荷，轴向承载能力较弱，不适合用在有较大轴向推力的传动场景，比如斜齿轮传动、带轴向推力的皮带输送场景，要额外核算轴向载荷是否在轴承的允许范围内，避免出现座体变形、轴承脱出的问题。

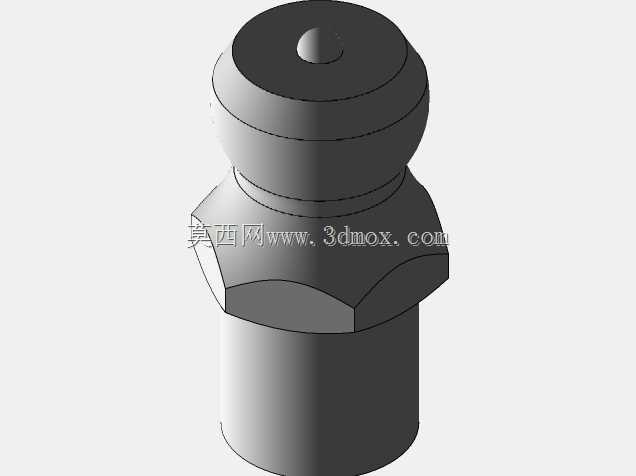

实际装配过程中，很多新手容易犯的错误是把安装槽的螺栓一次性拧死，正确的做法是先将两侧螺栓调整到所需的张紧位置，保证两个同轴的轴承座中心在同一条轴线上，再交叉拧紧安装螺栓，避免座体在滑槽内卡偏，导致轴转动时出现别劲的情况。另外顶丝锁紧时要在轴的对应位置加工小的定位凹坑，避免设备运行过程中轴和轴承内圈出现相对转动，磨损失效。日常维护时，座体上预留的注油孔可以定期补充润滑脂，不用拆解轴承就能完成润滑保养，适合连续运行的生产线设备，减少停机维护的时间。

这类带座轴承的应用场景远不止输送线，在小型木工机械、纺织设备、农用小型机具的传动部位也大量使用，核心优势就是集成化程度高，不用自己设计轴承座的密封、调心结构，直接选型安装即可，能大幅缩短非标设备的设计周期，降低加工装配的难度。设计时只要核算好径向载荷、转速、调节行程三个核心参数，匹配对应的安装机架结构，就能保证部件长期稳定运行，避免早期失效的问题。
